LE CONCEPT
UTILISATION DES GUIDES DE FORAGE DE 3MM
UTILISATION DES CHEVILLES DE 3MM

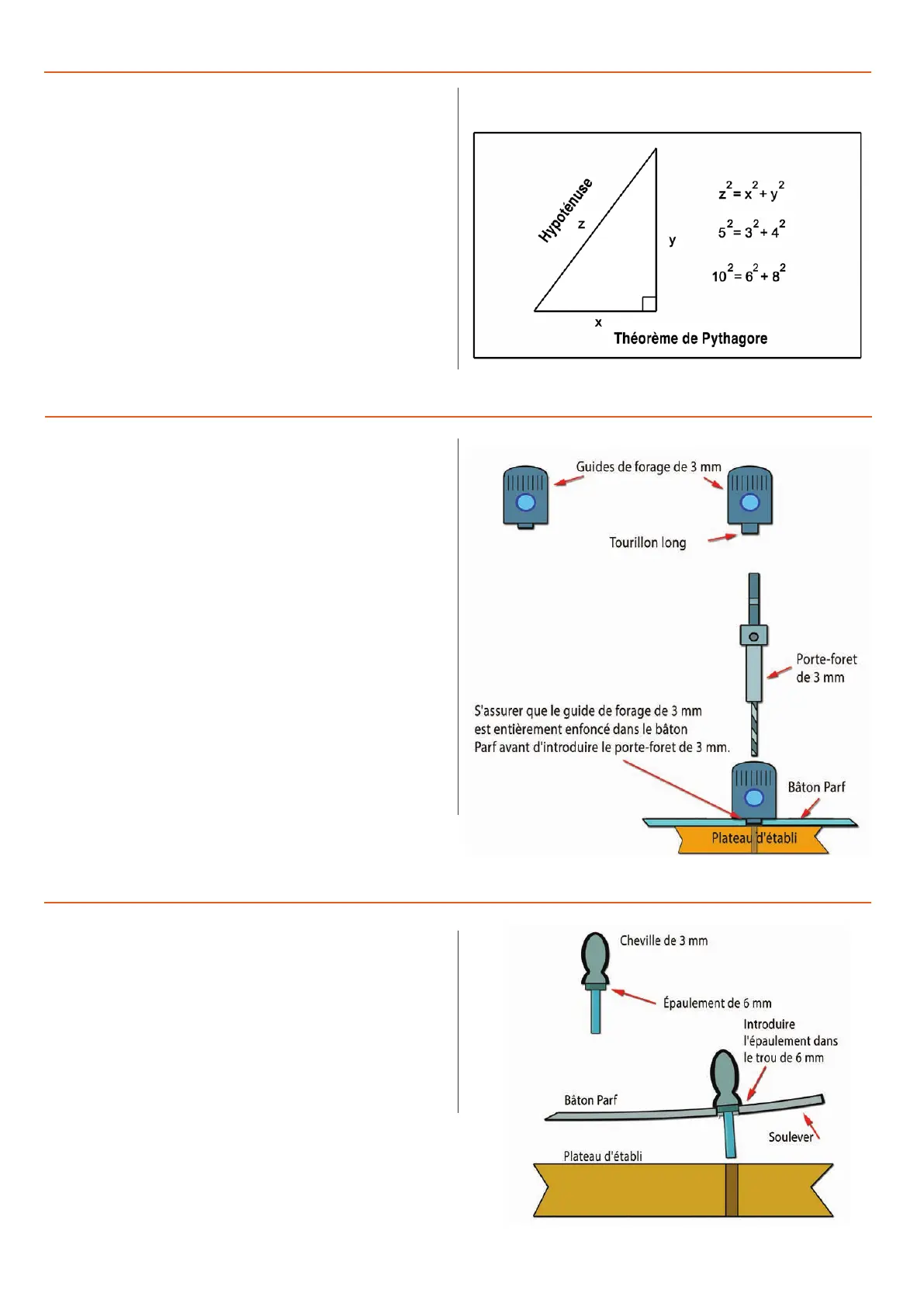

Le système PGS est conçu en s'appuyant sur le théorème de
Pythagore, qui dit que pour tout triangle à angle droit, le carré
de la longueur de l'hypoténuse est égal à la somme des carrés
des longueurs des deux autres côtés. Les menuisiers connaissent
cette règle et l'utilisent depuis des millénaires. Ce théorème
particulièrement utile dit que, lorsque les deux côtés du triangle
ont une longueur de 3 et 4 unités, la longueur de l'hypoténuse est
égale à 5 unités.
Ce même rapport s'applique si ces longueurs sont doublées :
si les deux côtés ont une longueur de 6 et 8 unités, la longueur de
l'hypoténuse est égale à 10 unités. Ce sont les valeurs utilisées par
le système PGS, et 1 unité équivaut à 96mm.
En utilisant seulement 2 bâtons Parf, on peut forer une série de
trous de 3mm avec le même écartement précis et chaque rangée
sera à angle droit par rapport aux colonnes. En s'aidant ensuite du
bloc de guidage, on peut alors agrandir les trous de 3mm, de façon
très précise, pour produire le schéma final de trous de 20mm.
Les deux guides de forage de 3mm sont quasiment identiques.
Au-dessous de chaque guide, une petite saillie appelée tourillon,
de 6mm de diamètre, s'enfiche exactement dans les trous de
6mm des bâtons Parf. Il est conseillé de procéder en plusieurs
étapes avec le foret de 3mm et la fraise de 20mm. Forer un quart
du trou et rétracter légèrement la fraise, forer le quart suivant puis
rétracter la fraise, et ainsi de suite. L'un des guides de forage de
3mm est muni d'un tourillon court qui passe au travers du trou
d'un seul bâton Parf ; l'autre a un tourillon plus long qui passe au
travers de deux bâtons Parf.
Sur le porte-foret de 3mm, un foret de 3mm sera sécurisé à l'aide
d'une vis de blocage. Le porte-foret est compatible avec les deux
guides de forage de 3mm.
Le tourillon du guide de forage de 3mm approprié doit être
introduit dans le trou de 6mm du bâton Parf, avant d'installer le
porte-foret de 3mm. Bien s'assurer que le tourillon est entièrement
enfoncé dans le trou de 6mm du bâton Parf avant d'introduire le
porte-foret de 3mm.
Remarque: essuyer de temps en temps la rainure du porte-foret
de 3mm.
Figure 2
Figure 3
Figure 4
Les chevilles de 3mm ont un épaulement de largeur 6mm,
qui s'insère exactement dans les trous de 6mm des bâtons Parf.
En cas d'utilisation des chevilles de 3mm avec les bâtons Parf,
l'utilisateur doit impérativement s'assurer que les chevilles sont
entièrement enfoncées dans les trous de 6mm.
CONSEIL: pour introduire une cheville dans un trou de 3mm
existant, à travers un bâton Parf, soulever l'extrémité du bâton Parf,
et positionner d'abord la partie 6mm de la cheville dans le bâton
Parf avant d'appuyer sur la cheville pour l'enfoncer dans le trou de
3mm.
