SCHÉMA INITIAL DE TROUS DE 3MM
À noter :
• Les chevilles de 3mm sont étudiées pour s'insérer exactement,
sans aucun jeu, dans les trous de 3mm forés à l'aide du matériel
fourni - ceci contribue à l'obtention de la grille finale, haute
précision, de trous de 20mm.
Les règles ne sont pas conçues pour être utilisées comme des
angles droits. La ligne de 11 trous de 6 mm est parfaitement
alignée, mais la distance entre l’axe de chaque trou et le bord de
la règle peut varier légèrement. Cela n'affecte pas la précision ou
la performance du PGS.»

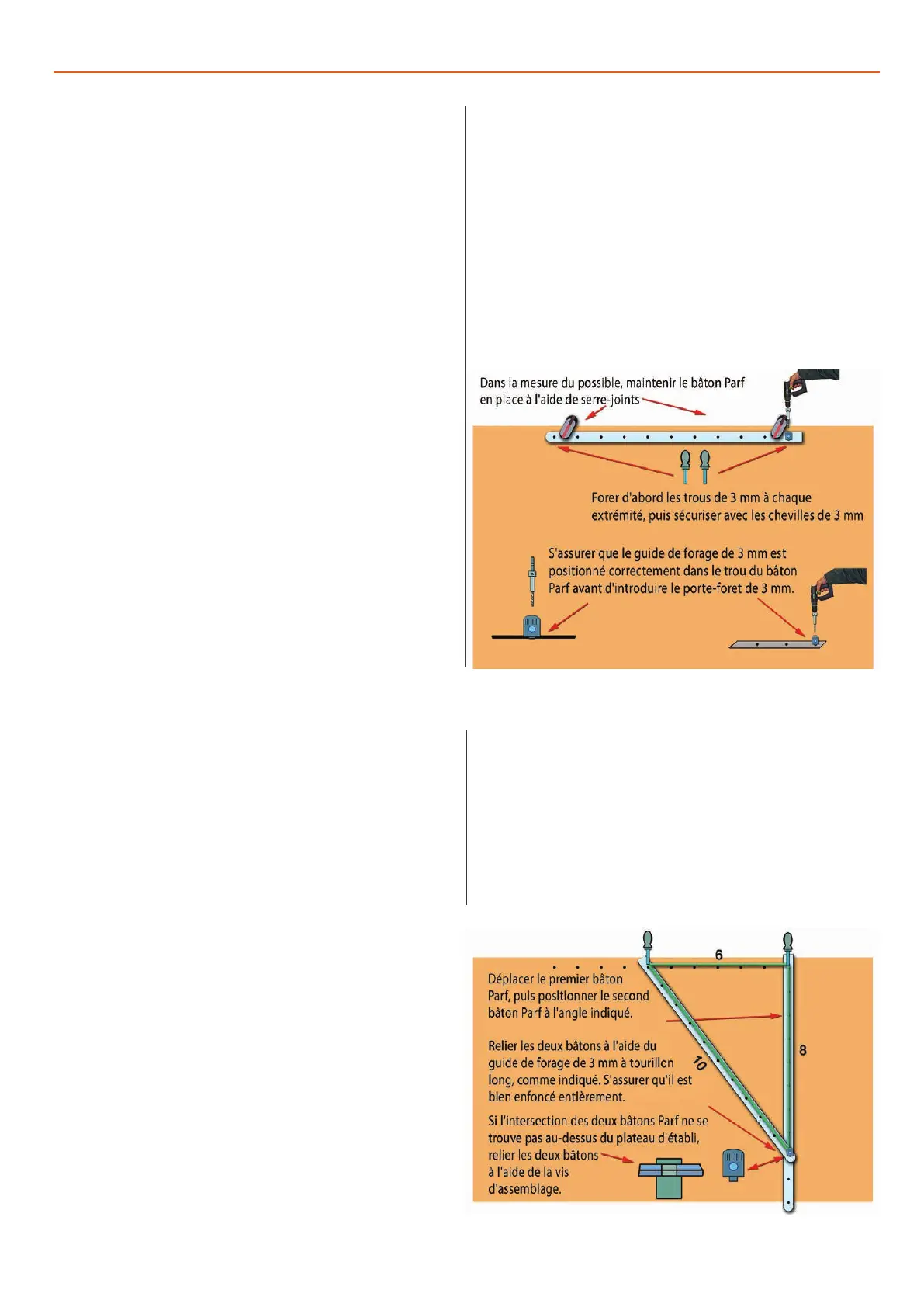

Figure 5
Figure 6
Étape 1 (Figure 5)
Placer un bâton Parf sur le plateau d'établi, en orientant l'extrémité
arrondie comme indiqué à la Figure 5. Déterminer la position
de la première ligne et du premier trou, aligner le bâton Parf en
conséquence et le fixer en place avec des serre-joints.
Introduire le guide de forage de 3 mm dans le trou de 6mm du bâton
Parf de droite, comme illustré. S'assurer qu'il repose bien à plat sur le
bâton Parf avant de forer le premier trou.
Introduire une cheville de 3 mm dans le trou, en s'assurant qu'elle est
bien enfoncée dans les trous de 6mm du bâton Parf. Forer ensuite le
trou à l'autre extrémité du bâton Parf en procédant de la même façon,
et introduire une seconde cheville de 3mm dans le trou.
Procéder alors au forage des trous intermédiaires de 3mm.
Étape 2 (Figure 6)
Retirer les serre-joints et la cheville de 3mm (sur la gauche à la
Figure 6) et faire pivoter le bâton Parf comme illustré à la Figure
7. Placer un second bâton Parf muni d'une cheville de 3mm dans
le trou “0” du bâton allant dans le 6e trou de la table de travail, à
gauche de la cheville de 3mm placée dans l'autre bâton Parf.
Les deux bâtons Parf doivent maintenant être reliés par le 8e trou
du bâton vertical et le 10e trou du bâton à l'oblique. Si le point de
liaison se trouve au-dessus du plateau d'établi, utiliser le second
guide de forage de 3mm (muni du tourillon long) pour relier
ensemble les deux bâtons.
«REMARQUE: Si une règle est fixée à l’une ou l’autre de ses
extrémités, il existe un risque qu’une pression latérale soit exercée
au milieu, ce qui créerait une série inexacte de trous intermédiaires.
Pour éviter ce problème, après avoir percé des trous à chaque
extrémité et fixé la règle avec des broches de 3 mm à travers ces
trous, il faut percer le trou suivant au centre de la règle (position
5). Pendant ce perçage, il est essentiel de n’appliquer aucune force
latérale. Si un serre-joint est utilisé près du centre pour fixer la règle,
veiller à ce que la règle ne se déplace pas latéralement pendant le
blocage du serre-joint.
La précision de ce trou intermédiaire peut être vérifiée
immédiatement en utilisant la troisième goupille de 3 mm
qui devrait se mettre en place sans aucune difficulté. Cette
troisième goupille de 3 mm doit rester en place pendant le
perçage des autres trous de 3 mm.»
Forer ensuite un trou à cet emplacement avec le foret de 3mm,
puis retirer le guide de forage de 3 mm. Écarter le bâton Parf de
gauche et introduire une cheville de 3mm dans le nouveau trou de
3mm afin de maintenir en place le bâton Parf vertical.
Si l'intersection des deux bâtons Parf ne se trouve pas au-dessus
du plateau d'établi, comme c'est le cas pour le façonnage d'un
nouveau plateau MFT3 (table multifonctions isométrique), relier les
deux bâtons à l'aide de la vis d'assemblage.
