INTRODUCCIÓN
CONTENIDO
El sistema de guía Parf de UJK (PGS por sus siglas en inglés)
ha sido diseñado por Peter Parfitt y se ha desarrollado en
combinación con Axminster Tools & Machinery Ltd, que fabrica
el sistema bajo la marca UJK.
El PGS proporciona un método fácil, rápido y altamente preciso
para tender un patrón de agujeros de 20mm en una mesa de
trabajo o la superficie de una estación de corte de sierra de
incisión. Con un par de ganchos de banco UJK (Super Dogs)
Componentes del PGS
y como mínimo dos perros de banco guía UJK o Pups, podrá
realizar cortes perfectos en ángulo recto o de 45 grados,
mediante un riel de guía y una sierra con guía, o un borde recto
y una sierra circular.
Con el PGS también se puede crear fácilmente un patrón
isométrico de orificios de 20mm que luego permite al usuario
efectuar cortes perfectos de 30 y 60 grados.
IDENTIFICACIÓN DE PIEZAS DEL PGS
Introducción 20
Identificación de las partes del PGS 20
Concepto 21
Uso de las guías de perforación de 3mm 21
Uso de las clavijas de 3mm 21
Patrón inicial de agujeros de 3mm 22
Finalización del patrón de agujeros de 3mm 23-24
Creación de oricios de compensación 25-26
Ampliación de los agujeros de 3mm a 20mm 27
Consejos útiles 28
A
Par de láminas Parf de 1 metro de largo con graduación
métrica y una serie de agujeros de 6mm
B
Guía de perforación de 3mm con cojinetes; espigón corto
C
Plantilla de perforación de 20mm
D
Guía de perforación de 3mm con cojinetes; espigón largo
E
Conjunto de clavijas de guía de 3mm
F
Portabrocas de 3mm con broca de 3mm
G
Cortador especial TCT D/G de 20mm con punta
hexagonal y espigón de 3mm con collar de retén
H
Tornillo de conexión para unir las láminas Parf
I
Clavijas de posicionamiento Parf
J
Boquilla de aspiración de polvo UJK Parf

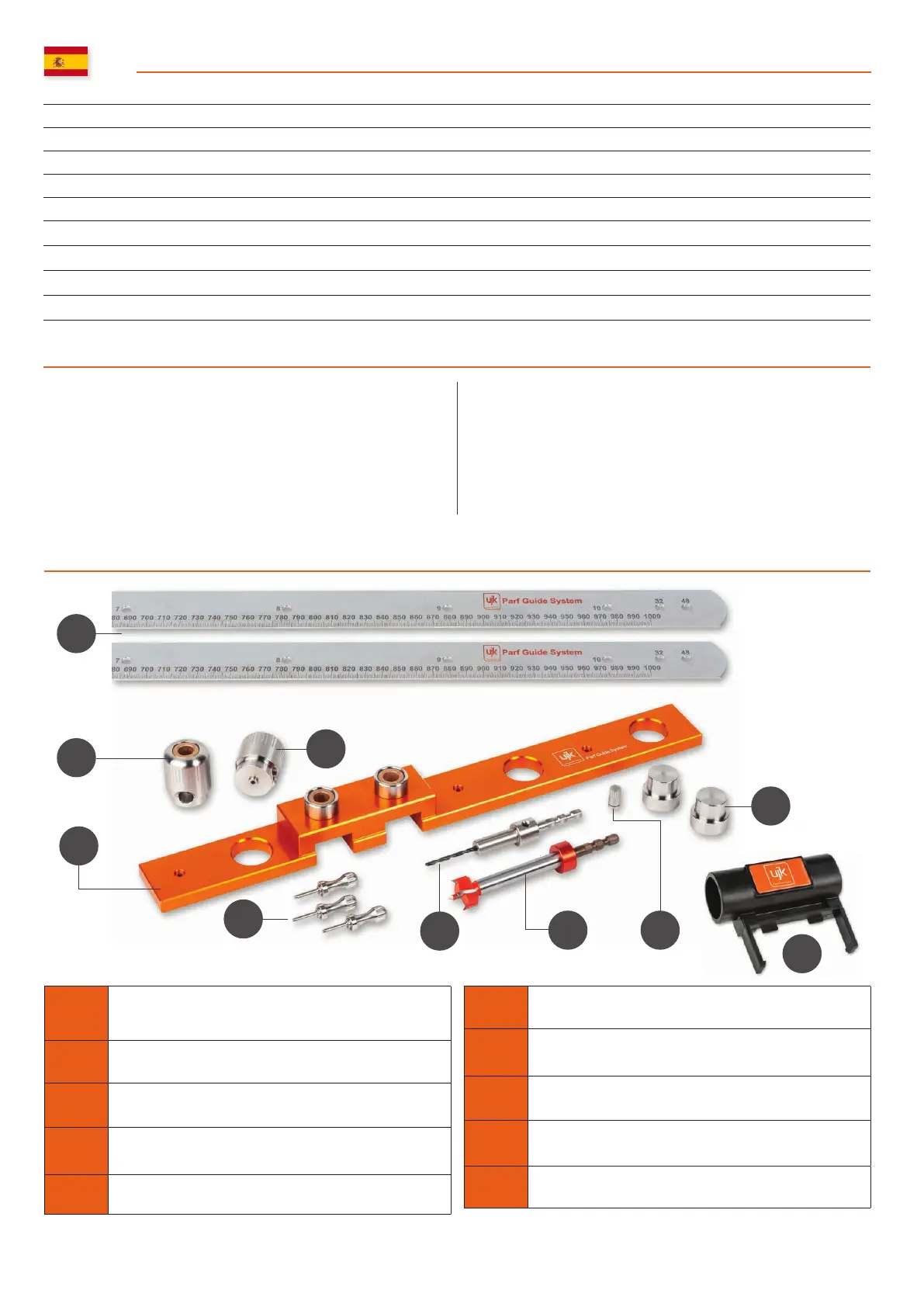

Figura 1
I
G H
F
D
E
C
B
A
J
