ujk technology Parf MK II User Manual

21
EL CONCEPTO
USO DE LAS GUÍAS DE PERFORACIÓN DE 3MM
USO DE LAS CLAVIJAS DE 3MM

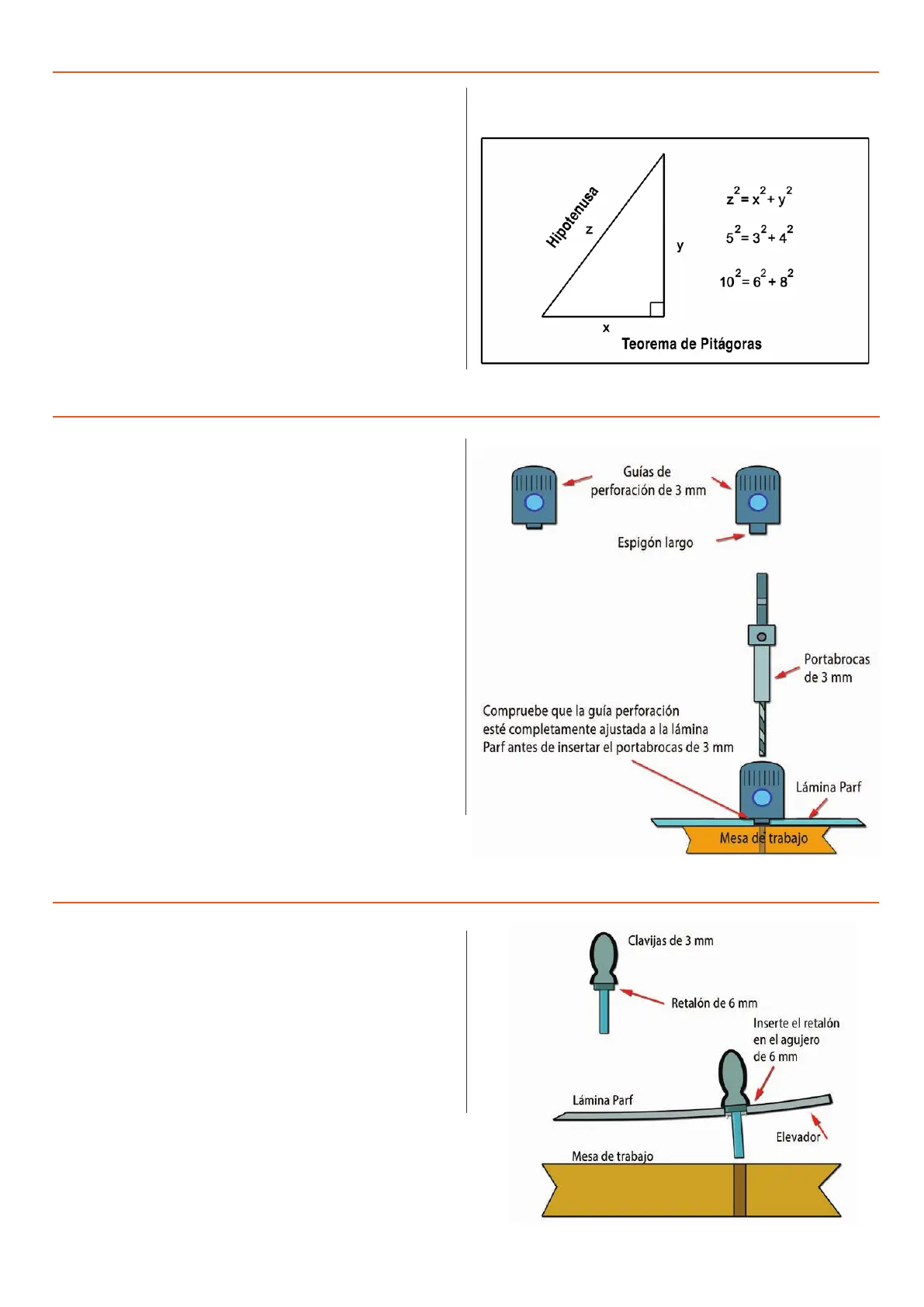

El concepto del PGS se basa en el teorema de Pitágoras:
en un triángulo rectángulo, el cuadrado de la hipotenusa es
igual a la suma de los cuadrados de los otros dos lados. Los
carpinteros han usado este conocimiento durante milenios.
Este teorema es particularmente útil en el caso concreto en
que la longitud de los lados son 3 y 4 unidades y entonces la
hipotenusa mide 5 unidades.
La relación se mantiene si las longitudes se doblan, es decir,
cuando los lados son 6 y 8, y la hipotenusa es 10. Estos son los
valores usados con el PGS (una unidad equivale a 96mm).
El uso de 2 láminas Parf permite crear una serie de agujeros
de 3mm ubicados de forma precisa con las filas en ángulos
rectos en relación con las columnas. A continuación, mediante
la plantilla de perforación, los agujeros de 3mm se pueden
ampliar (de nuevo, de forma muy precisa), para producir el
patrón final de agujeros de 20mm.
Hay dos guías de perforación de 3mm con un parecido muy
similar. En la parte inferior de estas figura una protuberancia
corta o espigón, de 6mm de diámetro, diseñado para
encajar en los agujeros de 6mm de las láminas Parf. Se
recomienda introducir y extraer tanto la broca de 3mm como
la cortadora de 20mm varias veces. Perfore un cuarto de la
longitud necesaria y retire la broca ligeramente. Perfore el
cuarto siguiente, y vuelva a retirarla. Repita esta operación
sucesivamente. Una de las guías de perforación de 3mm
dispone de un espigón diseñado para ajustarse a una lámina
Parf individual, y la otra cuenta con un espigón más largo para
encajar en las dos láminas.
El portabrocas de 3mm incorpora una broca de 3mm ajustada
con un tornillo fiador. El portabrocas se ajusta a las guías de
perforación de 3mm.
El espigón de la guía de perforación de 3mm correspondiente
debe insertarse en el orificio de 6mm de la lámina Parf antes
de ajustar el portabrocas de 3mm. Asegúrese siempre de que
el espigón se ha introducido completamente en los orificios
de 6mm de la lámina Parf antes de insertar el portabrocas de
3mm.
Nota: La ranura en el portabrocas de 3mm debe limpiarse
ocasionalmente.
Figura 2
Figura 3
Figura 4
Las clavijas de 3mm tienen un retalón de 6mm de ancho
diseñado para encajar en los agujeros de 6mm de las láminas
Parf. Es muy importante que, al usar clavijas de 3mm con
las láminas Parf, el usuario compruebe que las clavijas estén
completamente ajustadas a los orificios de 6mm.
CONSEJO: Al insertar una clavija en la lámina Parf y en el
orificio existente de 3mm, levante el extremo de la lámina Parf,
localice la base de 6mm de la clavija en la lámina Parf y, una
vez la tenga localizada, introduzca la clavija en el agujero de
3mm.
Continúa...
