ULTRAFLEX CONTROL SYSTEMS s.r.l.
Via XXV Aprile, 45 - 16012 BUSALLA (GE) - ITALY
Tel. + 39 010 9768234 - Fax +39 010 9768233
Export: Tel. (+39 010) 9768232 - Fax (+39 010) 9768233
http://www.ultraflexgroup.it/ucs
e-mail: ucs@ultraflexgroup.it

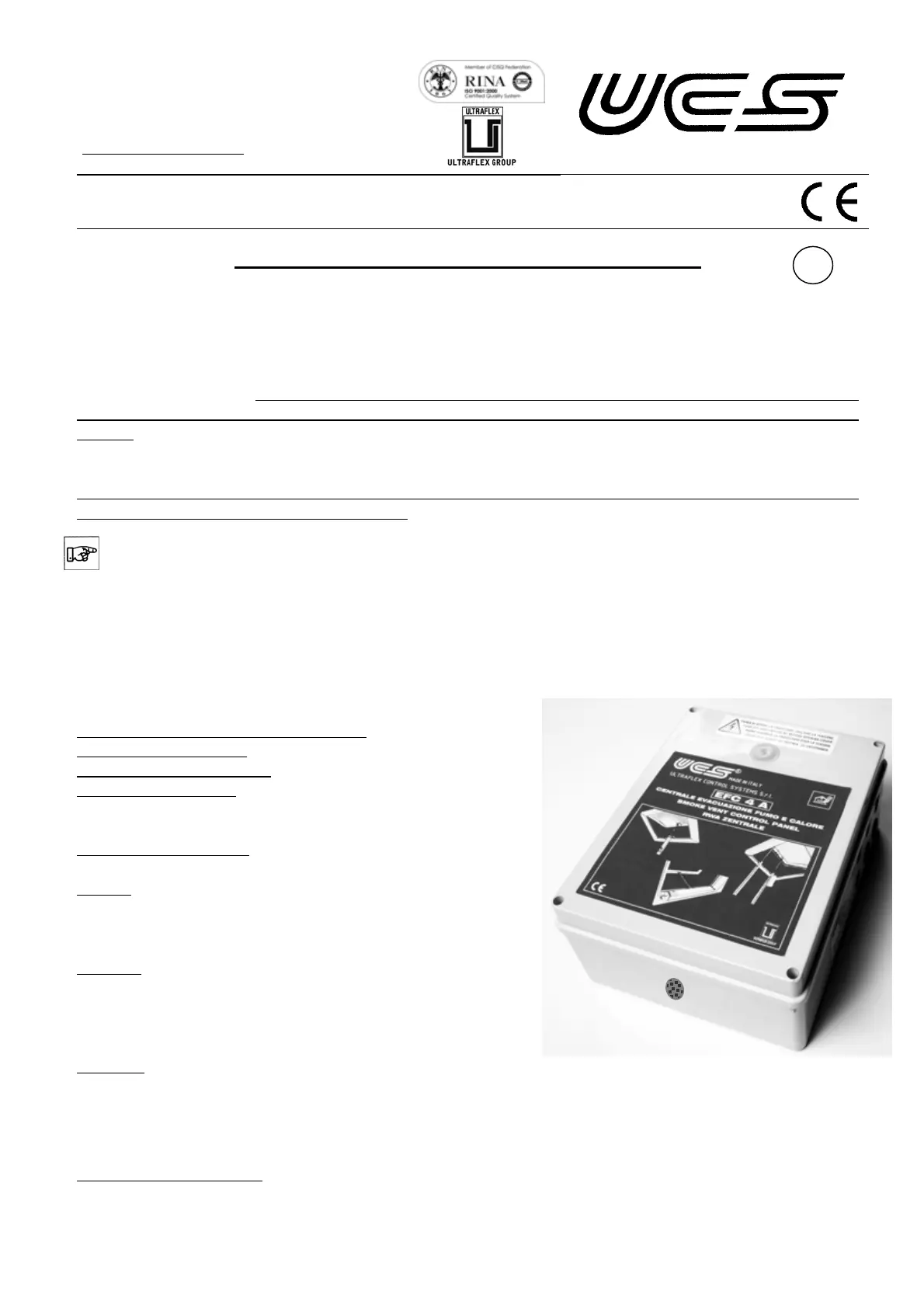

MANUAL DE USO: INSTRUCCIONES Y ADVERTENCIAS
Central de evacuación de humos “EFC 4 A”
Versiones 230 Vca-24 Vcc y 115 Vca-24Vcc
La central de evacuación de humos EFC 4 A permite accionar la apertura o el cierre de ventanas por medio de
actuadores de 24 Vcc con mando de apertura/cierre de inversión de polaridad.
El mando de apertura o cierre puede ser activado por una emergencia accionada por los sensores de humo (Art.
36418Q), desde un panel de mandos de emergencia (Art. 40564B) o por ventilación por medio de botón estándar
(Art. 40050U o similar). La presencia del panel de mandos de emergencia es aconsejada puesto que, además de
permitir el mando de emergencia manual, permite tener a la vista las señalizaciones de anomalía/emergencia y el
RESET.
Naturalmente, el mando de emergencia tiene la prioridad respecto al mando por ventilación (la apertura y el cierre
manual quedan inhibidos).
Los actuadores son alimentados directamente por el alimentador; las baterías se mantienen cargadas e intervienen
sólo en caso de ausencia de alimentación de red.
ATENCIÓN:
• Leer cuidadosamente el presente manual antes de proceder al montaje.
• Conservar el presente manual para eventuales consultas sucesivas al montaje.
• Una aplicación incorrecta o un montaje equivocado pueden provocar malfuncionamientos del sistema y
consecuentes daños a las personas o a las cosas.
•
Las conexiones deben ser realizadas por personal especializado.
•
Quitar siempre la tensión antes de abrir la centralita.
CARACTERÍSTICAS TÉCNICAS
Dimensiones LxAxP: 196 x 246 x 98 mm.
Tensión di alimentación:
230 Vca (o versión 115 Vca).
Corriente nominal de salida:
4 A.
Señalizaciones ópticas:
3 leds VERDE, AMARILLO y ROJO para verificar el estado a
través del tapón frontal opaco.
Señalizaciones acústicas:
Salida para sirena de alarma
autoalimentada.
Salidas:
- 2 salidas motores de 24 Vcc de inversión de polaridad
cada una de 2 Amperios máximo de carga.
- 1 salida sirena/relay.
Entradas:
- 1 entrada para sensores de humo.
- 2 entradas para el mando manual de las 2 líneas de
actuadores.
- 1 entrada para el panel de mandos de emergencia.
Dotación:
- n° 2 baterías de 12 V, 4 Ah.
- n° 10 conectadores extraíbles para un cómodo cableado.
- n° 6 agujeros pretaladrados para prensacables PG9.
- n° 1 tapón para la aireación de la caja.
Tiempo de recarga baterías: aproximadamente 10 horas.
