Ultraflex EFC 4 A User Manual

Doc. 82831O – Rev. 26/05/05 7 - 18 Dis. 21187/a
L
H
P
ULTRAFLEX CONTROL SYSTEMS s.r.l.
Via XXV Aprile, 45 - 16012 BUSALLA (GE) - ITALY
Tel. + 39 010 9768234 - Fax +39 010 9768233
Export: Tel. (+39 010) 9768232 - Fax (+39 010) 9768233
http://www.ultraflexgroup.it/ucs
e-mail: ucs@ultraflexgroup.it
MANUEL D’UTILISATION:
INSTRUCTIONS ET AVERTISSEMENTS

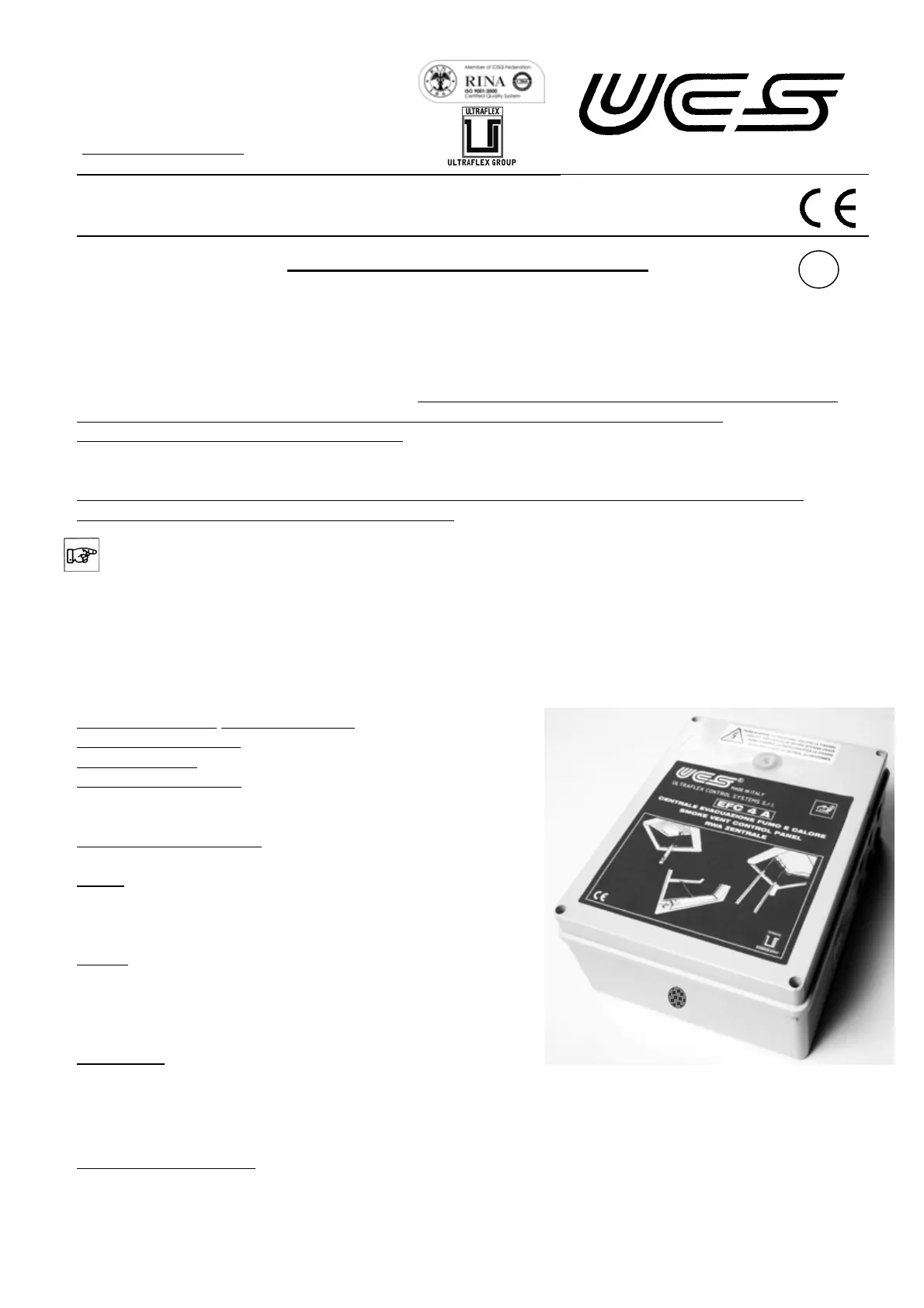

Centrale désenfumage “EFC 4 A”
Versions 230 Vca–24 Vcc et 115 Vca-24Vcc
La centrale désenfumage EFC 4 A permet de commander l’ouverture ou la fermeture de fenêtres au moyen
d’actionneurs en 24 Vcc avec commande d’ouverture/fermeture par inversion de polarité.
L'ouverture et/ou la fermeture peuvent s’effectuer soit d’urgence, commandées par les détecteurs de fumée (art.
36418Q), soit au moyen d’un boîtier de commande d’urgence (art. 40564B), soit, pour la ventilation, au moyen
d’un bouton standard (art. 40050U ou similaire). La présence du boîtier de commande d’urgence est conseillée
car, en plus de permettre la commande d’urgence manuelle, il permet de voir les signalisations
d’anomalie/urgence et la RÉINITIALISATION.
Naturellement, la commande d’urgence est prioritaire par rapport à la commande de ventilation (l’ouverture et la
fermeture manuelles sont interdites).
Les actionneurs sont alimentés directement par l’alimentateur; les batteries sont maintenues sous charge et
interviennent uniquement en cas de coupure de courant.
ATTENTION:
• lire avec attention ce manuel avant de procéder au montage;
• conserver ce manuel pour des éventuelles consultations futures après le montage;
• une application ou un montage incorrects peuvent provoquer un fonctionnement anormal du système
et/ou provoquer des dommages aux choses et/ou aux personnes;
•
les branchements doivent être effectués par du personnel qualifié;
•
toujours couper le courant avant d’ouvrir la centrale.
CARACTÉRISTIQUES TECHNIQUES
Dimensions LxHxP: 196 x 246 x 98 mm
Tension d’alimentation:
230 Vca (ou version 115 Vca)
Courant nominal:
4 A
Signalisations visuelles:
3 voyants VERT, JAUNE, ROUGE pour le contrôle d’état à
travers le bouchon frontal mat
Signalisations acoustiques:
sortie pour sirène d’alarme
autoalimentée
Sorties
:
- 2 sorties moteurs 24 Vcc à inversion de polarité, chacune
avec charge maximum 2 Ampères
- 1 sortie sirène/relais
Entrées
:
- 1 entrée pour détecteurs de fumée
- 2 entrées pour la commande manuelle des 2 lignes
actionneurs
- 1 entrée pour boîtier de commande d’urgence
Équipement:
- n° 2 batteries de 12 V, 4 Ah
- n° 10 connecteurs extractibles pour un câblage aisé
- n° 6 ouvertures avec bouchons pour presse-étoupe PG9
- n° 1 bouchon pour aération boîtier
Temps de charge batteries: max10 heures
