4

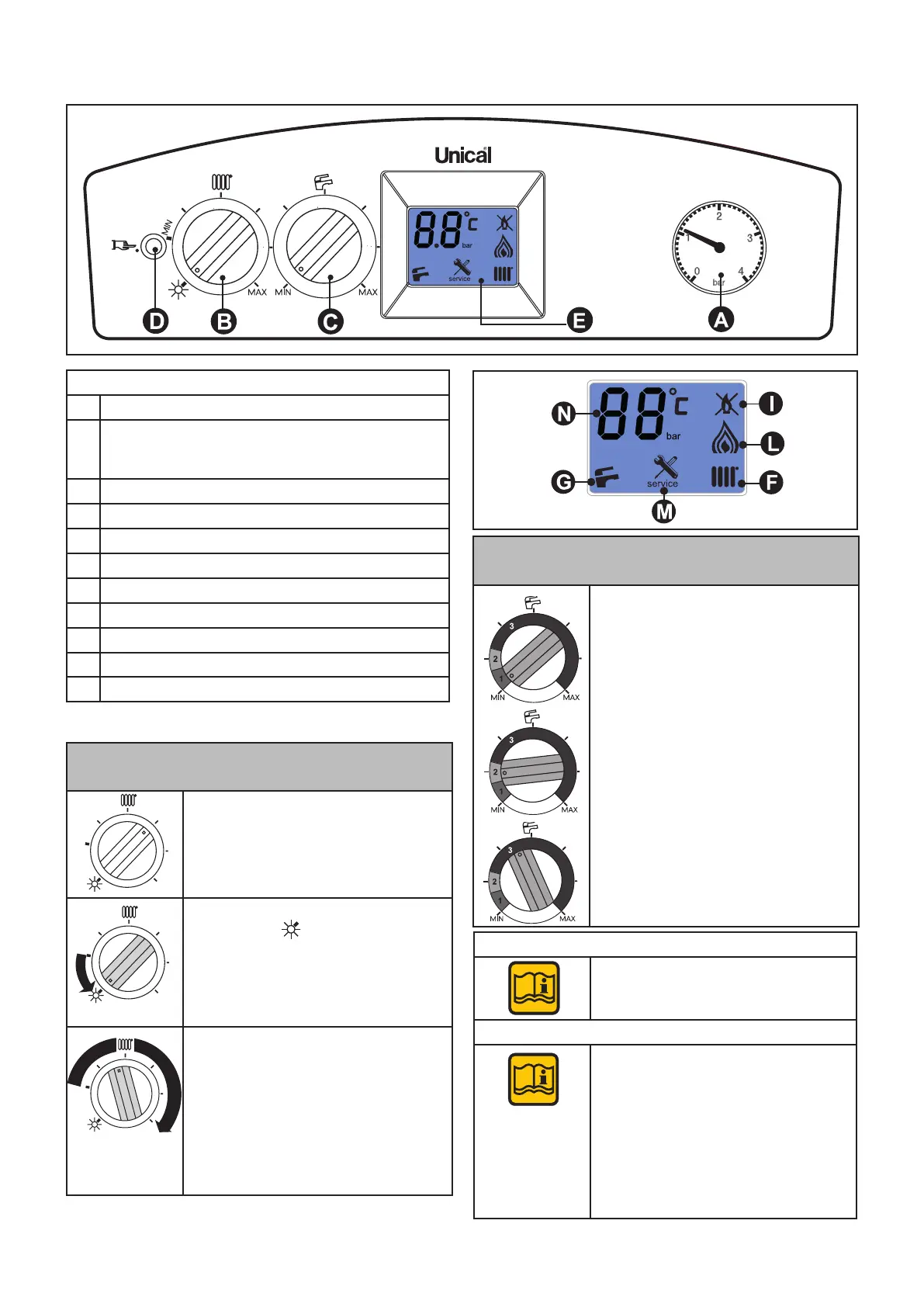

AÇIKLAMA
A Manometre
B Yaz/Kış selektörü + yerel
ısıtma ısı regülatörü
(ON-OFF termostatı tarafından talep edilen)
C Sıcak kullanım suyu ısı regülatörleri
D Çözme/kalibrasyon/teşhis düğmesi
E Bilgi ekranı
F Kalorifer fonksiyonu etkin
G Kullanım suyu fonksiyonu etkin
I Blok sembolü
L Brülör çalışıyor işareti
M Arıza sembolü
N Sıcaklık veya arıza kodu göstergesi
Bu düğme aracılığıyla çalışma
biçimini seçmek mümkündür:
(sadece kullanım suyu üretimi)
Düğmenin
(Yaz) konumuna
getirilmesi, kaloriferin devre dışı,
antifriz fonksiyonunun etkin olduğu
anlamına gelir.
(kullanım suyu üretimi ve ka-
lorifer sıcaklığı ayarı).
Düğme, işaretli alana getirildiğin-
de, kombi "Kış" modundadır ve
kalorifer devresindeki su sıcaklığı
ayarlanır.
Sıcaklık, 35°C ile 85°C arasında
ayarlanabilir.
Bu düğme ile sıcak kullanım suyu-
nun ısısı ayarlanır:
Poz. 1: ECO
38°C su dağıtımı / TATİL konumu
Poz. 2: ECO-CONFORT
38°C su dağıtımı
(ön ısıtma etkin halde, en iyi hizmet
ekonomikliği)
Poz. 3: CONFORT
Minimum 38°C ile maksimum 60°C
arasında su dağıtımı.
R modelleri için DIŞ KAZAN
Bir dış kazana bağlı olmayan
KON R durumunda, kolu 1. Poz.
getirin.
ODA TERMOSTATI
Yapılan ayar, ON-OFF
termostatının ayarıdır.
OT (Open Therm) girişi aracılığıyla
talep edilen sıcaklık (maksimum
kalorifer sıcaklığı) "duvar ayar
panelinde" ayarlanır ve "Kış"
modunun etkinleştirilmesi
dışında, düğmenin konumundan
bağımsızdır.
MAX
M
I
N
MAX
I
N
MAX
M
I
N
