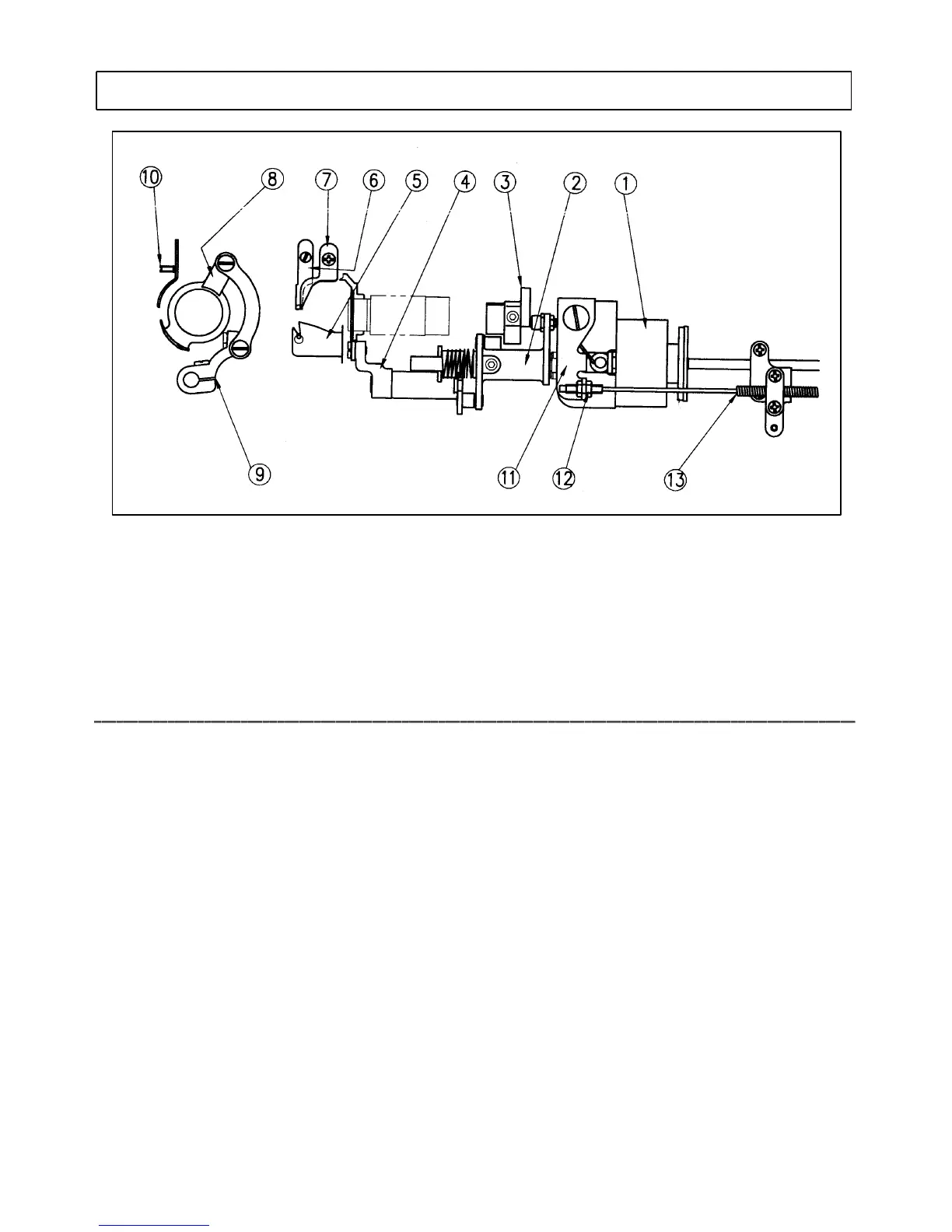

사절기구 구성도 / CONFIGURATION OF THREAD TRIMMER MECHAN ISM
☞
LS2-H5400은 하축 캠을 이용한 사절작동 시스템을 채택하여 사절 솔레노이드의 작동으로 하축 캠을 이용시 켜
이동칼(좌측)이 바늘의 실을 절단하는 시스템입니다.
☞
THE LS2-H 54 00 USES A THREAD TRIMM E R DR IVE SYSTEM WIT H A LOW ER SHAFT CAM. SO, IF
YOU ROTATE THE MACHINE BY ONE REVOLUTION WITH THE THREAD SOLENOID ACTIVAT ED. THE
MOVABLE KN I F E(L EF T ) WIL L TRIM TH READ O F NEE DL E.
ꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏꠏ
1. 사절솔레노이드
Thread Trimmer Solenoid
2. 사절캠레바
Threa d Trimm er Cam Lever
3. 사절캠
Thread Trimmer Cam
4. 사절레버
Thread Trimmer Leve r
5. 이동칼
Moved Kn ife
6. 고정칼
Fixed Kn ift
7. 실잡이
Low e r Thread Finger
8. 이동칼홀더
Mover Kn ife Holder
9. 이동칼레버
Moved Knife Lev er
10. 조절나사
Adju sting Screw
11. 실늦추기레버
Tension Release Lever
12. 너트
Nut
13. 실늦추기 와이어
Thre ad Tension Wire
