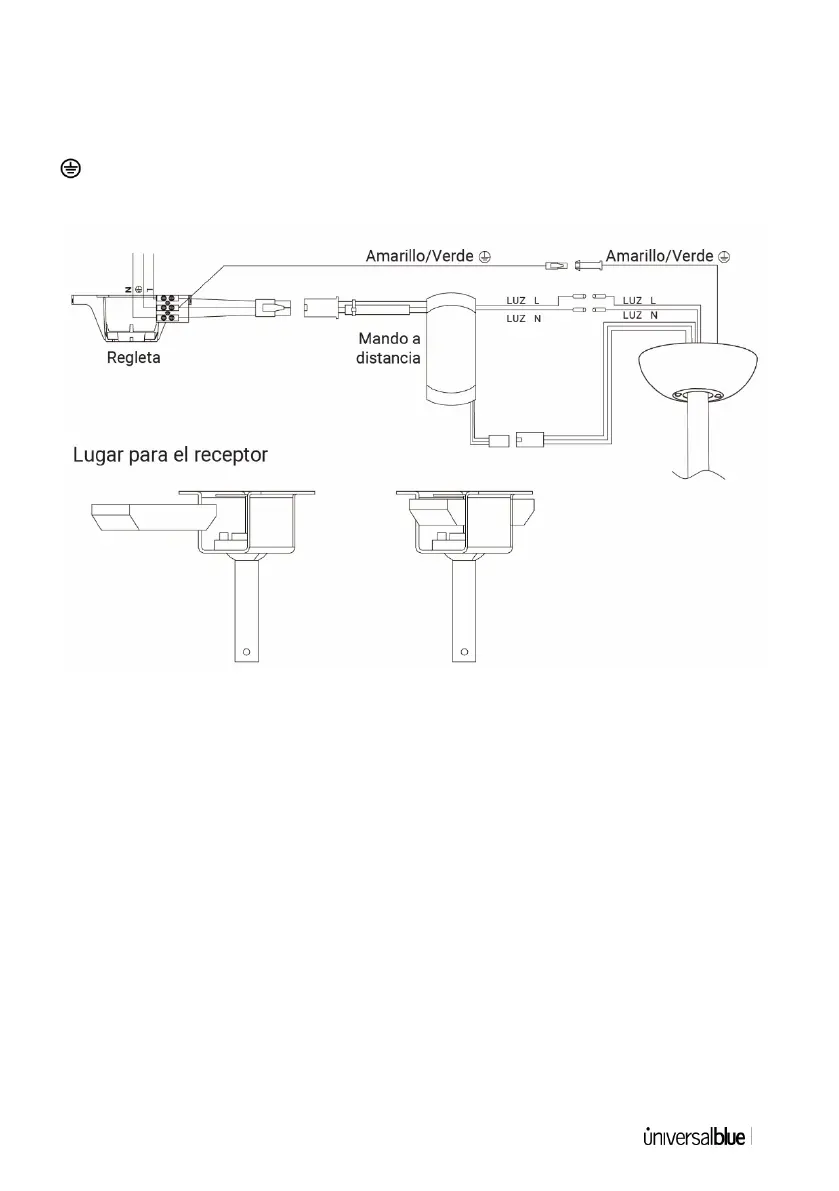

CONEXIÓN DEL MANDO A DISTANCIA
L : AC IN 220-240V
N : AC IN 220-240V
: Amarillo/Verde
PASO A PASO
Nota: Las imágenes son orientativas y sólo deben ser utilizadas
como apoyo a la instalación.
1. Abra la caja de cartón y saque el ventilador (fig. 1).
2. Monte la placa de apoyo en el techo con los tornillos
apropiados. Asegúrese de que queda bien sujeto. Atención: los
tornillos suministrados son para vigas de madera y techos de
hormigón. (fig. 2).
3. Retire el tornillo sin rosca de la barra de extensión y resérvelo.
Retire también los tornillos superiores situados en la semiesfera
de la barra de extensión y resérvelos.
4. Pase por la varilla de soporte el florón y la cubierta inferior. A
continuación pase los cables por el interior de la barra. Encaje la
varilla en el cuerpo del motor y vuelva a colocar el tornillo sin
