Uponor Smatrix Base Pro - Page 116

3 s
3 s
04
T-149
T-148
T-146
10
11.1
SI0000396
X-147 T-149
T-149
T-148
T-146
T-148
T-146
11
11.3
11.5
11.2 11.2
11.4
11.4
1 2 3 4
ON DIP
T-148
T-146
T-143
T-143
T-149
T-143T-145T-149
T-148
T-146
9
9.3
9.1
9.1
9.2
9.4
9.2
PASTABA!
Šiame vadove pateiktos bendrosios darbo su
termostatais instrukcijos taip pat galioja ir „Uponor
Smatrix Base Pro X-148 Modbus R
TU“.

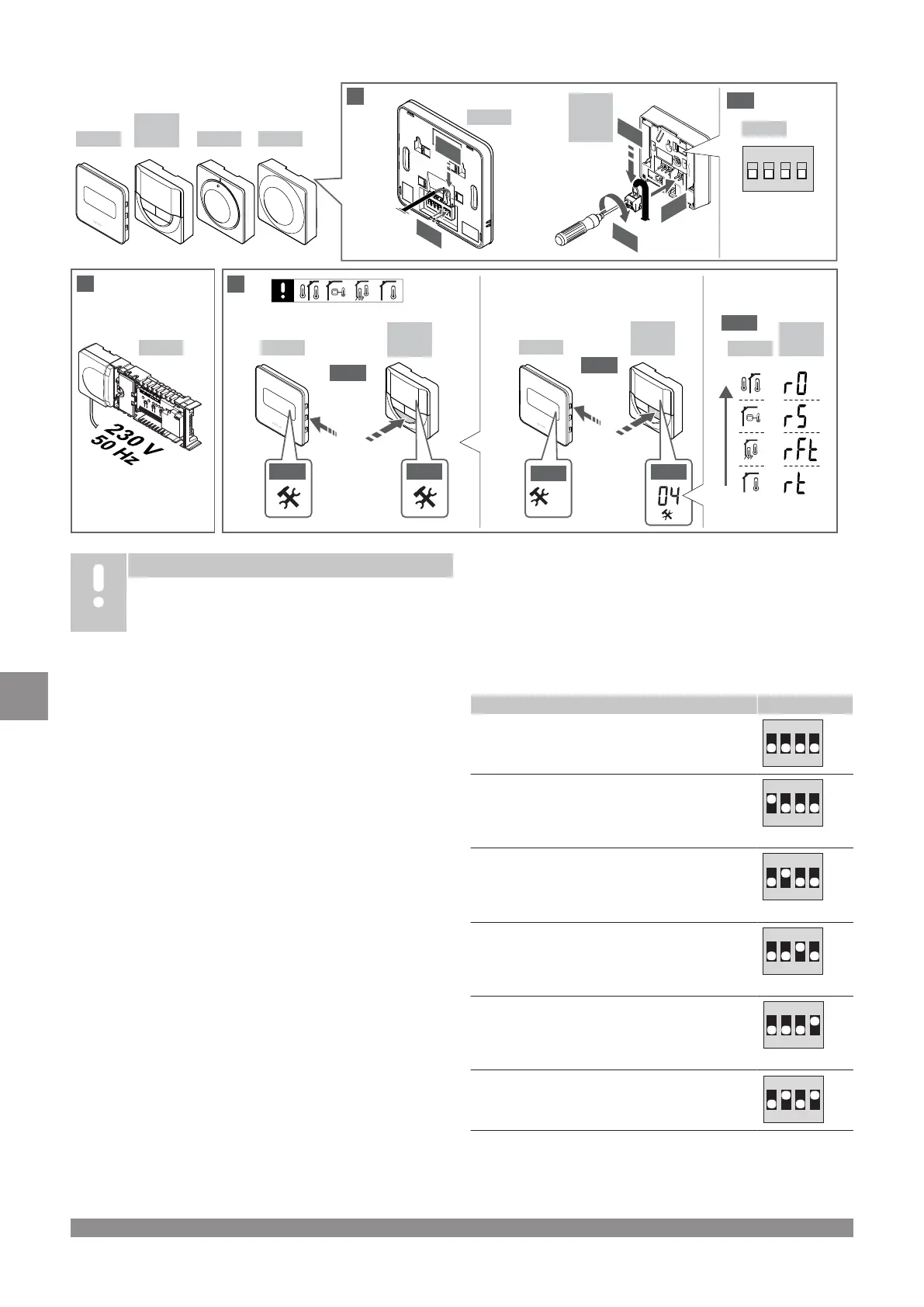

1–11 Prijunkite komponentus
1. Pritvirtinkite visą sistemą arba jos dalis prie sienos, naudodami
DIN bėgelį arba sieninius varžtus ir kaiščius.
2.
Prijunkite pavaras.
3. Termostato ryšio kabelį prijunkite prie valdiklio, pavaldžiojo
modulio ir (arba) pasirenkamo žvaigždinio modulio. Pastaba.
Rekomenduojama naudoti nuosekliojo tipo magistralę.
Žr. skyrių Ryšių protokolas, Puslapis 119 , norėdami gauti
daugiau informacijos.
4. Termostato ryšio kabelį prijunkite prie termostato / laikmačio.
5. Tarp valdiklių prijunkite sistemos magistralės ryšio kabelį ir vieną
kabelį nutieskite į sąsają. Pastaba. Rekomenduojama naudoti
nuosekliojo tipo magistralę.
Žr. skyrių Ryšių protokolas, Puslapis 119 , norėdami gauti
daugiau informacijos.
6. Prie sąsajos prijunkite sistemos magistralės ryšio kabelį (6.1) ir
maitinimo kabelį (6.2).
7. Patikrinkite, ar visi šių sudedamųjų dalių laidai sujungti ir ar
sujungti tinkamai:
• pavarų;
• Š / V perjungiklio;
• cirkuliacinis siurblys.
8. Įsitikinkite, kad valdiklio 230 V kintamosios srovės skyrius yra
uždarytas ir tvirtinimo varžtas yra priveržtas.
9. Prijunkite pasirenkamą išorinį jutiklį (taikoma tik suderinamiems
termostatams) ir nustatykite DIP jungiklį (taikoma tik viešųjų
patalpų termostatui T-143).
Funkcija Jungiklis
Standartinis patalpų termostatas
1 2 3 4
ON DIP
Standartinis patalpų termostatas su grindų
temperatūros jutikliu
1 2 3 4
ON DIP
Standartinis patalpų termostatas arba sistemos
įrenginys su lauko temperatūros jutikliu
1 2 3 4
ON DIP
Sistemos įrenginys su tiekimo temperatūros jutikliu
šildymo / vėsinimo funkcijai perjungti
1 2 3 4
ON DIP
Sistemos įrenginys, kuriame jutiklio įvestis naudojama
komforto / ECO funkcijai perjungti **
1 2 3 4
ON DIP
Nuotolinis jutiklis
1 2 3 4
ON DIP
* Termostatą kaip „Base PRO” sistemos įrenginį su keliais
valdikliais galima užregistruoti, tik jei jis yra užregistruotas
pagrindiniam valdikliui.
** Uždaryta = ECO
116
|
Uponor Smatrix Base PRO
|
T
rumpa instrukcija
LT
