Uponor Smatrix Base Pro User Manual

3 s
3 s
04
T-149
T-148
T-146
10
11.1
SI0000396
X-147 T-149
T-149
T-148
T-146
T-148
T-146
11
11.3
11.5
11.2 11.2
11.4
11.4
1 2 3 4
ON DIP
T-148
T-146
T-143
T-143
T-149
T-143T-145T-149
T-148
T-146
9
9.3
9.1
9.1
9.2
9.4
9.2
PIEZĪME!
Šajā rokasgrāmatā norādītā vispārīgā termostatu
lietošana attiecas arī uz Uponor Smatrix Base Pro X-148
Modbus R
TU.

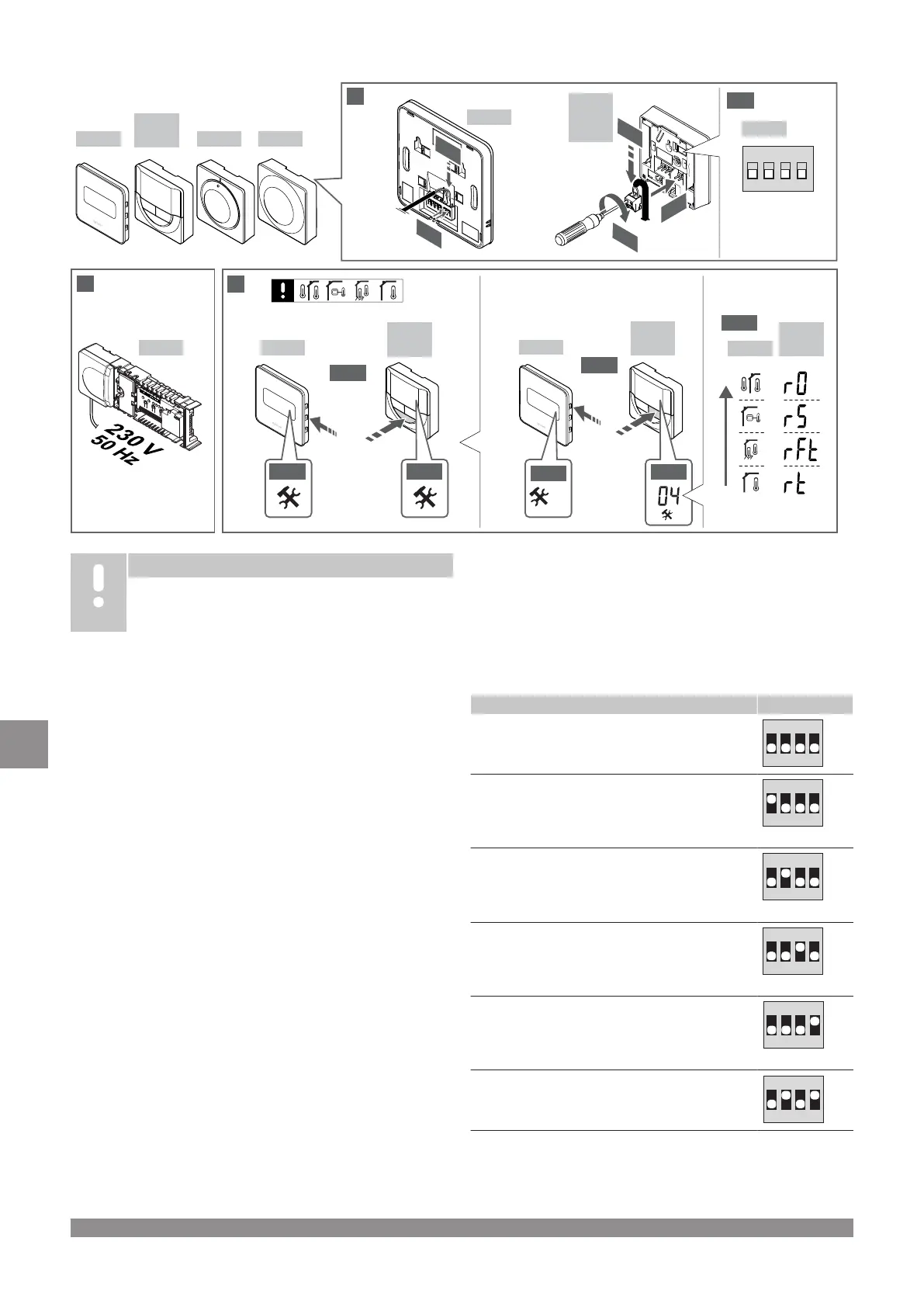

1―11 Komponentu savienošana
1. Pievienojiet visu bloku vai tā daļas pie sienas, izmantojot
DIN sliedi vai sienas skrūves un tapas.
2.
Pievienojiet aktuatorus.
3. Pieslēdziet kontroles ierīcei, paplašinājuma modulim un/vai
papildiespējās pieejamajam zvaigznes slēguma modulim
termostata sakaru kabeli. Piezīme. Ieteicama zvaigznes
slēguma kopnes topoloģija.
Skatiet sadaļu Sakaru protokoli, Lappuse 129 , lai iegūtu vairāk
informācijas.
4. Pieslēdziet termostatam/laika relejam sakaru kabeli.
5. Pieslēdziet sistēmas kopnes sakaru kabeli starp kontroles
ierīcēm un aizvelciet vienu kabeli līdz interfeisam. Piezīme.
Ieteicama zvaigznes slēguma kopnes topoloģija.
Skatiet sadaļu Sakaru protokoli, Lappuse 129 , lai iegūtu vairāk
informācijas.
6. Pieslēdziet sistēmas kopnes sakaru kabeli (6.1) un
elektroapgādes kabeli (6.2) interfeisam.
7. Pārbaudiet, vai šo daļu elektroinstalācija ir pilnībā pabeigta un
pareiza:
• Aktuatori
• apsildes/dzesēšanas slēdzis;
• Cirkulācijas sūknis
8. Pārliecinieties, vai kontrollera 230 V maiņstrāvas nodalījums ir
aizvērts un stiprinājuma skrūve ir pievilkta.
9. Pievienojiet papildu ārējo sensoru (tikai atbilstošiem
termostatiem) un uzstādiet divrindu korpusa slēdzi (tikai
sabiedrisko telpu termostatam T-143).
Funkcija Slēdzis
Standarta telpu termostats
1 2 3 4
ON DIP
Standarta telpu termostats ar grīdas temperatūras
sensoru
1 2 3 4
ON DIP
Standarta telpu termostats vai sistēmas ierīce ar āra
temperatūras sensoru
1 2 3 4
ON DIP
Sistēmas ierīce ar padeves temperatūras sensoru
apsildes/dzesēšanas režīma pārslēgšanas funkcijai
1 2 3 4
ON DIP
Sistēmas ierīce, kurā sensora ieeja tiek izmantota
komforta/ECO režīma pārslēgšanas funkcijai **
1 2 3 4
ON DIP
Attālais sensors
1 2 3 4
ON DIP
* Ja termostats ir reģistrēts galvenajā kontroles ierīcē, sistēmā
Base PRO ar vairākām kontroles ierīcēm termostatu var reģistrēt
tikai kā sistēmas ierīci.
** Aizvērts = EKO
126
|
Uponor Smatrix Base PRO
|
Īsā instrukcija
LV
