Uponor Smatrix Base Pro User Manual

3 s
3 s
04
T-149
T-148
T-146
10
11.1
SI0000396
X-147 T-149
T-149
T-148
T-146
T-148
T-146
11
11.3
11.5
11.2 11.2
11.4
11.4
1 2 3 4
ON DIP
T-148
T-146
T-143
T-143
T-149
T-143T-145T-149
T-148
T-146
9
9.3
9.1
9.1
9.2
9.4
9.2
MERK!
Den generelle håndteringen av termostater i denne
håndboken er også gyldig for Uponor Smatrix Base Pro
X-148 Modbus R
TU.

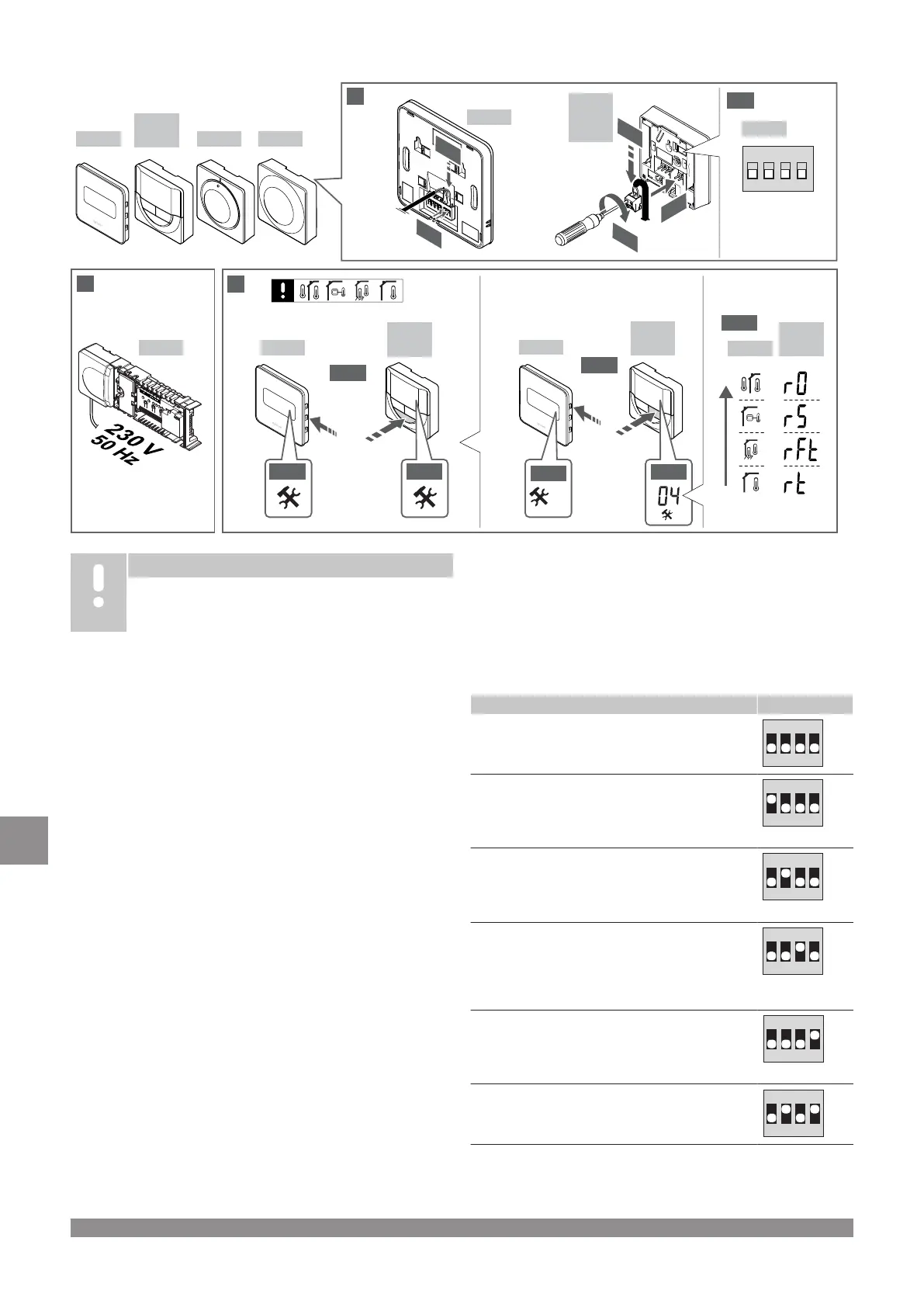

1–11 Koble til komponentene
1. Fest hele sammenstillingen, eller deler av den, til veggen, enten
ved hjelp av en DIN-skinne eller ved hjelp av skruer og plugger
.
2. Koble til aktuatorene.
3. Koble en termostat-kommunikasjonskabel til sentralenheten,
slavemodulen og/eller stjernemodulen (ekstrautstyr). Merk: Det
anbefales å bruke seriekobling av busser.
Se avsnitt Kommunikasjonsprotokoll, Side 149 for mer
informasjon.
4. Koble en termostat-kommunikasjonskabel til termostaten/
timeren.
5. Koble inn en systembuss-kommunikasjonskabel mellom
sentralenhetene, og rut én kabel til manøverpanelet. Merk: Det
anbefales å bruke seriekobling av busser.
Se avsnitt Kommunikasjonsprotokoll, Side 149 for mer
informasjon.
6. Koble inn en systembuss-kommunikasjonskabel (6.1) og en
strømledning (6.2) til manøverpanelet.
7. Undersøk at alle ledninger er hele og riktige:
• Aktuatorer
• Bryter for oppvarming/kjøling
• Sirkulasjonspumpe
8. Sørg for at 230 V vekselstrømrommet i sentralenheten er lukket,
og at festeskruen er strammet til.
9. Koble til ekstern sensor, hvis slik skal brukes (kun kompatible
termostater), og still DIP-bryteren (kon for termostat for offentlig
miljø T-143).
Funksjon Bryter
Standard romtermostat
1 2 3 4
ON DIP
Standard romtermostat sammen med en
gulvtemperatursensor
1 2 3 4
ON DIP
Standard romtermostat, eller systemenhet, sammen
med en sensor for utetemperatur
1 2 3 4
ON DIP
Systemenhet sammen med en
tilførselstemperaturføler for oppvarmings-/
kjølingsbryterfunksjon
1 2 3 4
ON DIP
Systemenhet hvor sensorinngangen brukes til
Comfort-/ECO byttefunksjon **
1 2 3 4
ON DIP
Ekstern føler
1 2 3 4
ON DIP
* Termostaten kan kun registreres som systemenhet i et Base
PRO system med flere sentralenheter
, hvis den er registrert i
hovedsentralenheten.
146
|
Uponor Smatrix Base PRO
|
Hurtigveiledning
NO
