Uponor Smatrix Base Pro User Manual

3 s
3 s
04
T-149
T-148
T-146
10
11.1
SI0000396
X-147 T-149
T-149
T-148
T-146
T-148
T-146
11
11.3
11.5
11.2 11.2
11.4
11.4
1 2 3 4
ON DIP
T-148
T-146
T-143
T-143
T-149
T-143T-145T-149
T-148
T-146
9
9.3
9.1
9.1
9.2
9.4
9.2
POZNÁMKA!
Všeobecná manipulace s termostaty popsaná v této
příručce platí také pro systém Uponor Smatrix Base Pro
X-148 Modbus R
TU.

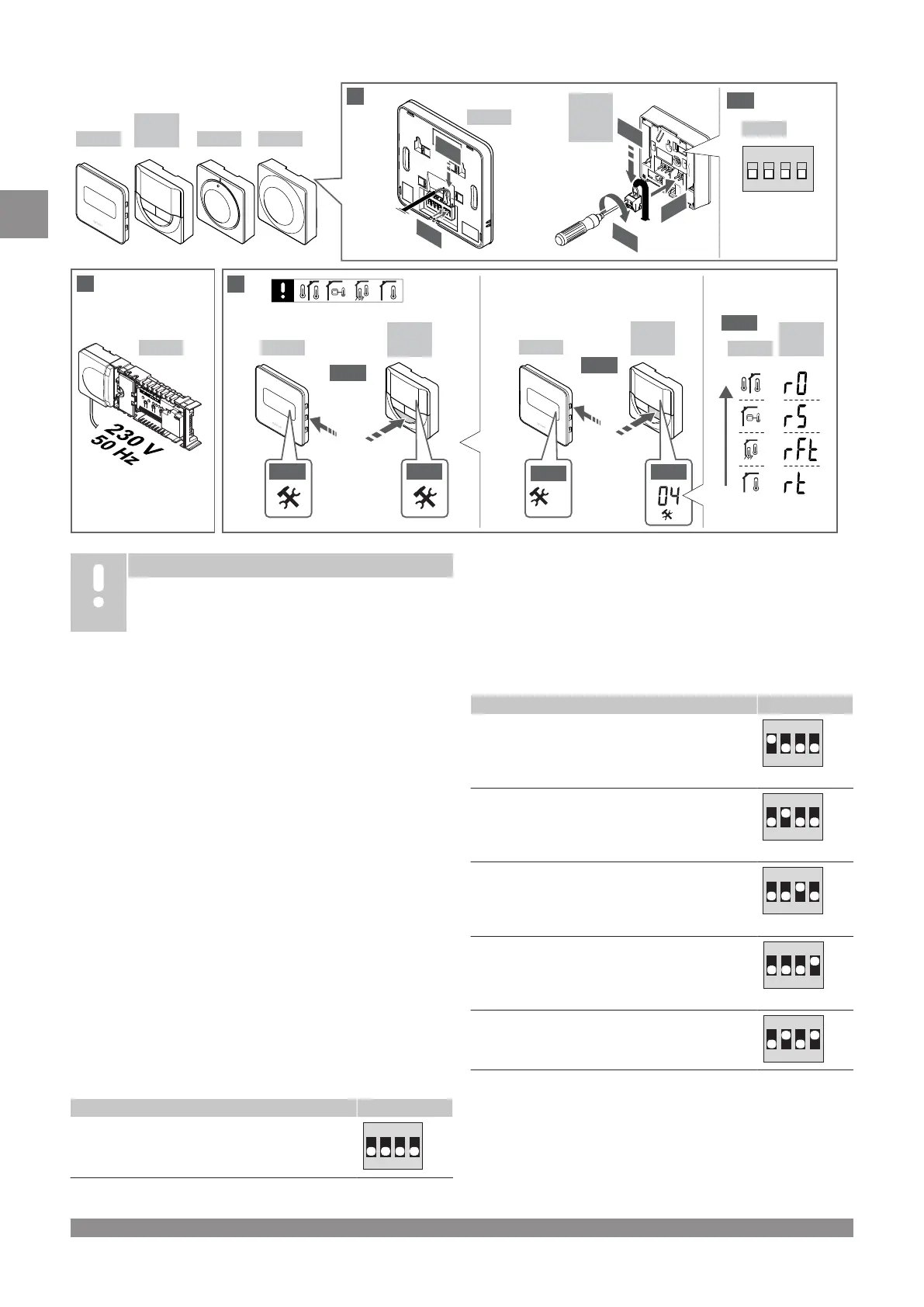

1–11 Připojení součástí
1. Upevněte celou sestavu nebo její součásti na zeď pomocí lišty
DIN nebo pomocí šroubů a hmoždinek.
2.
Připojte servopohony.
3. Připojte komunikační kabel termostatu k řídicí jednotce,
podřízenému modulu nebo volitelnému hvězdicovému modulu.
Poznámka: Doporučuje se řetězová topologie sběrnice.
Viz část Komunikační protokol, Strana 19 pro více informací.
4. Připojte komunikační kabel termostatu k termostatu/časovači.
5. Připojte komunikační kabel systémové sběrnice mezi řídicí
jednotky a jeden kabel přiveďte k interfaceu. Poznámka:
Doporučuje se řetězová topologie sběrnice.
Viz část Komunikační protokol, Strana 19 pro více informací.
6. Připojte komunikační kabel systémové sběrnice (6.1) a napájecí
kabel (6.2) k rozhraní.
7. Zkontrolujte, zda je veškerá kabeláž úplná a správně zapojená
u:
• servopohonů,
• Spínače vytápění/chlazení
• Oběhové čerpadlo
8. Zkontrolujte, zda je oddíl řídicí jednotky s napětím 230 V~
uzavřen a upevňovací šroub dotažen.
9. Připojte volitelné externí čidlo (pouze kompatibilní termostaty) a
nastavte spínač DIP (pouze u veřejného termostatu T-143).
Funkce Spínač
Standardní pokojový termostat
1 2 3 4
ON DIP
Funkce Spínač
Standardní pokojový termostat společně
s podlahovým čidlem teploty
1 2 3 4
ON DIP
Standardní pokojový termostat nebo systémové
zařízení společně s venkovním čidlem teploty
1 2 3 4
ON DIP
Systémové zařízení společně s dodaným čidlem
teploty pro přepínání funkce vytápění/chlazení
1 2 3 4
ON DIP
Systémové zařízení využívající vstup čidla pro funkci
přepínání Comfort/ECO **
1 2 3 4
ON DIP
Vzdálené čidlo
1 2 3 4
ON DIP
* Termostat lze v systému Base PRO s několika řídicími
jednotkami zaregistrovat jako systémové zařízení, pouze pokud
je registrován v hlavní řídicí jednotce.
**Sepnuto = ECO
16
|
Uponor Smatrix Base PRO
|
Stručný průvodce
CZ
