Uponor Smatrix Base Pro User Manual

3 s
3 s
04
T-149
T-148
T-146
10
11.1
SI0000396
X-147 T-149
T-149
T-148
T-146
T-148
T-146
11
11.3
11.5
11.2 11.2
11.4
11.4
1 2 3 4
ON DIP
T-148
T-146
T-143
T-143
T-149
T-143T-145T-149
T-148
T-146
9
9.3
9.1
9.1
9.2
9.4
9.2
NOTA!
O tratamento geral dos termóstatos neste manual é
também válido para Uponor Smatrix Base Pro X-148
Modbus R
TU.

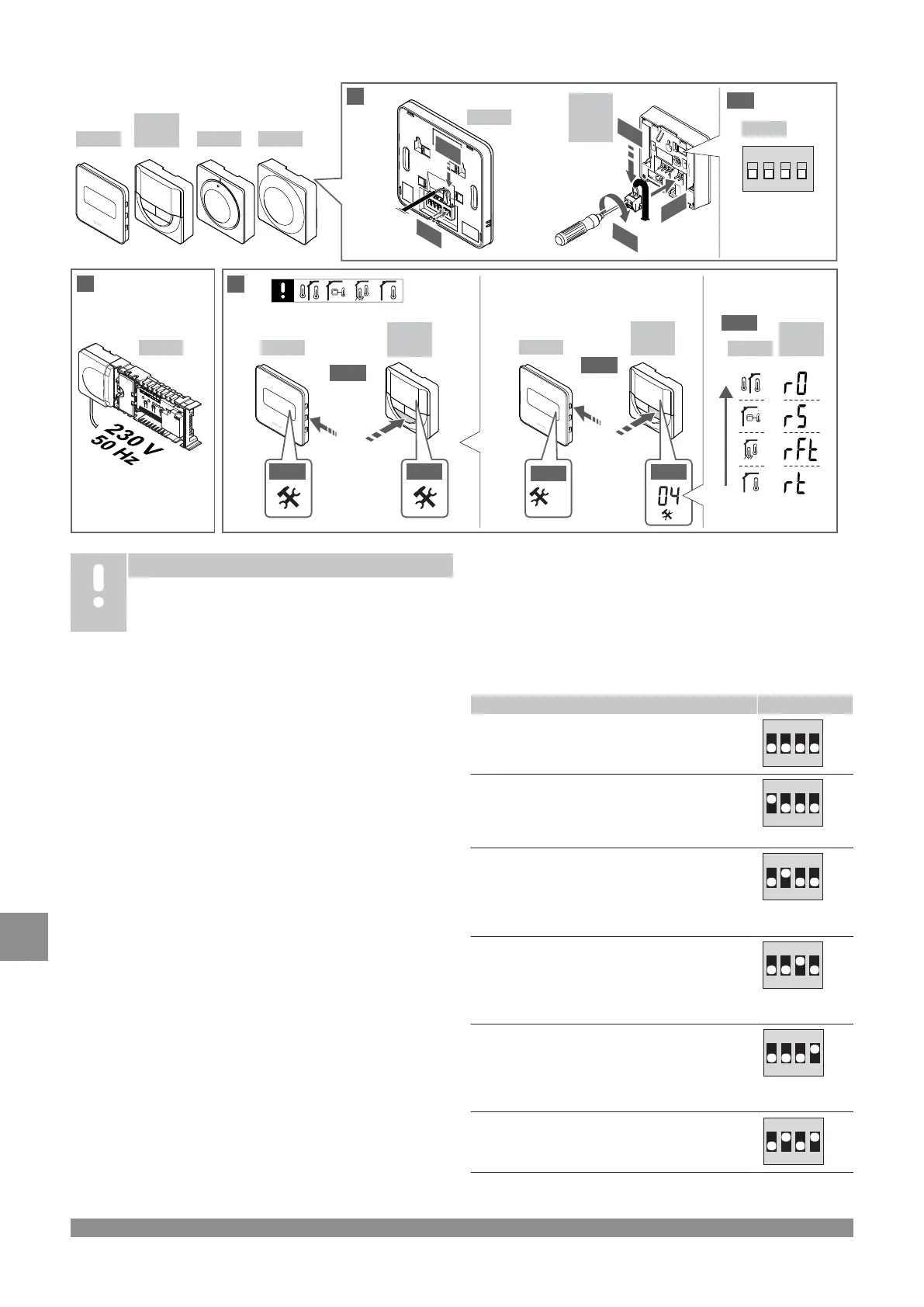

1―11 Ligar os componentes
1. Instale o conjunto completo ou partes do mesmo na parede
utilizando uma calha DIN ou parafusos e buchas.
2.
Ligue os atuadores.
3. Ligue um cabo de comunicação do termóstato ao controlador,
ao módulo secundário e/ou ao módulo principal opcional. Nota:
É recomendada topologia de barramento de ligação em cadeia.
Consulte a secção Protocolo de comunicações, Página 170 para
obter mais informações.
4. Ligue um cabo de comunicação do termóstato ao termóstato/
temporizador.
5. Ligue um cabo de comunicação do barramento do sistema entre
os controladores e passe um cabo para a interface. Nota: É
recomendada topologia de barramento de ligação em cadeia.
Consulte a secção Protocolo de comunicações, Página 170 para
obter mais informações.
6. Ligue um cabo de comunicação do barramento do sistema (6.1)
e um cabo de alimentação (6.2) à interface.
7. Verifique se todas as ligações estão concluídas e corretas:
• Actuadores
• Interruptor de aquecimento/arrefecimento
• Bomba de circulação
8. Certifique-se de que o compartimento de 230 V CA do
controlador está fechado e de que o parafuso de fixação está
apertado.
9. Ligue o sensor externo opcional (apenas em termóstatos
compatíveis) e configure o interruptor DIP (apenas no
termóstato recintos públicos T-143).
Função Interruptor
Termóstato standard de divisão
1 2 3 4
ON DIP
Termóstato standard de divisão juntamente com uma
sonda de temperatura do piso
1 2 3 4
ON DIP
Termóstato standard de divisão ou dispositivo do
sistema, juntamente com uma sonda de temperatura
exterior
1 2 3 4
ON DIP
Dispositivo do sistema juntamente com uma sonda
de temperatura de impulsão para função de
comutação entre aquecimento/arrefecimento
1 2 3 4
ON DIP
Dispositivo do sistema onde a entrada da sonda é
utilizada para função de comutação entre
Conforto/ECO **
1 2 3 4
ON DIP
Sonda remota
1 2 3 4
ON DIP
166
|
Uponor Smatrix Base PRO
|
Guia rápido
PT
