Uponor Smatrix Base Pro - Page 186

3 s
3 s
04
T-149
T-148
T-146
10
11.1
SI0000396
X-147 T-149
T-149
T-148
T-146
T-148
T-146
11
11.3
11.5
11.2 11.2
11.4
11.4
1 2 3 4
ON DIP
T-148
T-146
T-143
T-143
T-149
T-143T-145T-149
T-148
T-146
9
9.3
9.1
9.1
9.2
9.4
9.2
ПРИМЕЧАНИЕ!
Общие правила обращения с термостатами в этом
р
уководстве также применимы к Uponor Smatrix Base
Pro X-148 Modbus RTU.

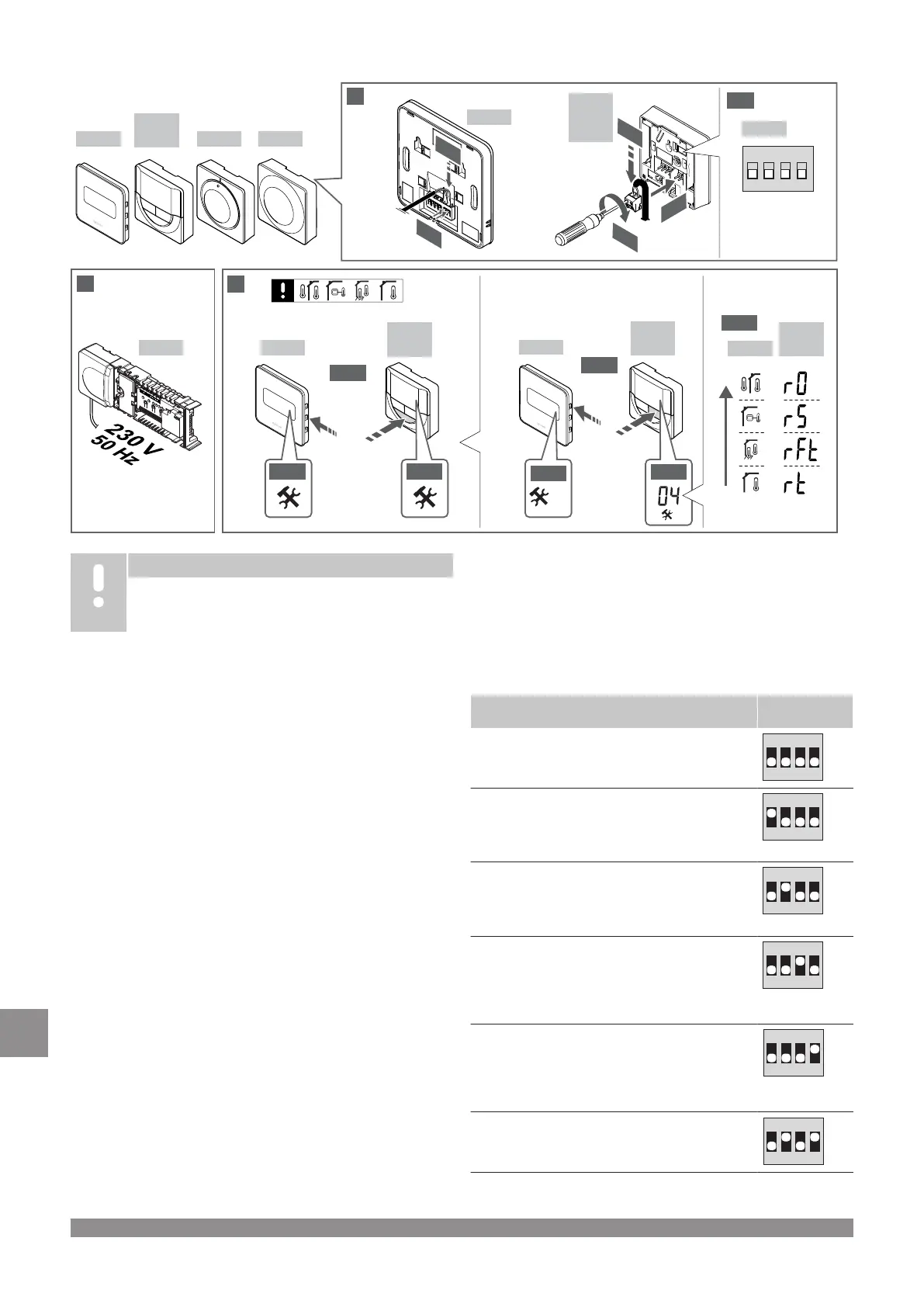

1–11. Подключение компонентов
1. Установите весь комплект целиком или отдельные его части
на ст
ену, используя либо DIN-рейку, либо винты с дюбелями.
2. Подключите исполнительные механизмы.
3. Подключите кабель связи термостата к контроллеру,
дополнительному модулю и (или) модулю-звезде
(опционально). Примечание. Рекомендуется
последовательная схема подключения (bus-шина).
См. раздел Протокол связи, Страница 190 для получения
дополнительной информации.
4. Подключите кабель связи термостата к термостату или
таймеру.
5. Подключите Bus-кабель к контроллерам и проведите один
кабель к панели управления. Примечание. Рекомендуется
последовательная схема подключения (bus-шина).
См. раздел Протокол связи, Страница 190 для получения
дополнительной информации.
6. Подключите Bus-кабель (6.1) и кабель питания (6.2) к панели
управления.
7. Вся проводка должна быть выполнена полностью и
правильно:
• Исполнительные механизмы
• Переключатель отопления/охлаждения
• Циркуляционный насос
8. Отсек контроллера с напряжением 230 В пер. тока должен
быть закрыт, а крепежный винт затянут.
9. Подключите опциональный внешний датчик (только для
совместимых термостатов) и настройте двухпозиционный
переключатель (только для термостата Public T-143).
Функция Переключател
ь
Стандартный комнатный термостат
1 2 3 4
ON DIP
Стандартный комнатный термостат с датчиком
т
емпературы пола
1 2 3 4
ON DIP
Стандартный комнатный термостат или системное
у
стройство с датчиком наружной температуры
1 2 3 4
ON DIP
Системное устройство с датчиком температуры
по
дачи для переключения режимов отопления и
охлаждения
1 2 3 4
ON DIP
Системное устройство с использованием входа
сух
ого контакта для переключения между
комфортным и экономичным режимом **
1 2 3 4
ON DIP
Выносной датчик
1 2 3 4
ON DIP
186
|
Uponor Smatrix Base PRO
|
Кра
ткое руководство
RU
