Uponor Smatrix Base Pro User Manual

3 s
3 s
04
T-149
T-148
T-146
10
11.1
SI0000396
X-147 T-149
T-149
T-148
T-146
T-148
T-146
11
11.3
11.5
11.2 11.2
11.4
11.4
1 2 3 4
ON DIP
T-148
T-146
T-143
T-143
T-149
T-143T-145T-149
T-148
T-146
9
9.3
9.1
9.1
9.2
9.4
9.2
OBS!
Den allmänna hanteringen av termostater i denna
bruksanvisning gäller även Smatrix Base Pro X-148
Modbus R
TU.

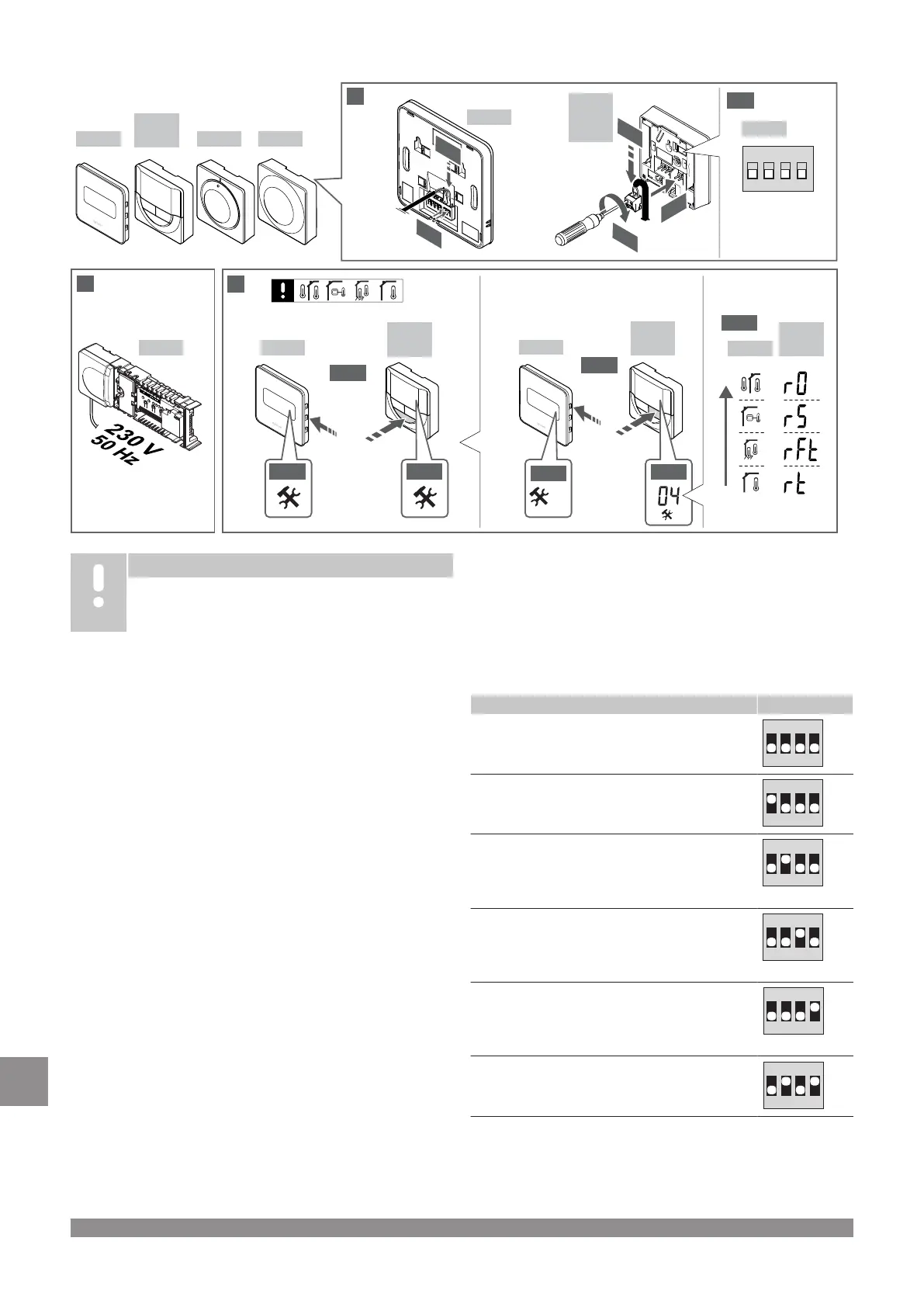

1―11 Anslut komponenterna
1. Montera den fullständiga utrustningen, eller delar av den, på
väggen med antingen en DIN-skena eller med skruv och plugg.
2.
Anslut styrdonen.
3. Anslut en kommunikationskabel för termostat till reglercentralen,
slavmodulen och/eller den valfria kopplingsmodulen. Obs: För
nätverkstopologi rekommenderas busskoppling i linje.
Se avsnitt Kommunikationsprotokoll, Sida 199 för mer
information.
4. Anslut en kommunikationskabel för termostat till termostaten/
timern.
5. Anslut en systembusskommunikationskabel mellan
reglercentraler och dra en kabel till manöverpanelen. Obs: För
nätverkstopologi rekommenderas busskoppling i linje.
Se avsnitt Kommunikationsprotokoll, Sida 199 för mer
information.
6. Anslut en systembusskommunikationskabel (6.1) och en
nätkabel (6.2) till manöverpanelen.
7. Kontrollera att ledningsdragningen är komplett och korrekt
utförd:
• Styrdon
• H/C-omkopplare
• Cirkulationspump
8. Se till att 230 V-facket på reglercentralen är stängt och att
fästskruven är åtdragen.
9. Anslut en valfri extern givare (endast kompatibla termostater)
och ställ in DIP-switchen (endast termostat för offentliga miljöer
T-143).
Funktion Brytare
Standardrumstermostat
1 2 3 4
ON DIP
Standardrumstermostat med golvtemperatursensor
1 2 3 4
ON DIP
Standardrumstermostat eller systemenhet med en
utomhustemperatursensor
1 2 3 4
ON DIP
Systemenhet tillsammans med en framlednings-
temperatursensor för växling mellan värme och kyla
1 2 3 4
ON DIP
Systemenhet där sensoringången används för växling
mellan komfort- och ECO-funktionerna **
1 2 3 4
ON DIP
Extern givare
1 2 3 4
ON DIP
* Termostaten kan endast registreras som en systemenhet till ett
Base PRO system med flera reglercentraler
, om det är
registrerat till masterreglercentralen.
** Stängd = ECO
196
|
Uponor Smatrix Base PRO
|
Snabbguide
SE
