Uponor Smatrix Base Pro User Manual

3 s
3 s
04
T-149
T-148
T-146
10
11.1
SI0000396
X-147 T-149
T-149
T-148
T-146
T-148
T-146
11
11.3
11.5
11.2 11.2
11.4
11.4
1 2 3 4
ON DIP
T-148
T-146
T-143
T-143
T-149
T-143T-145T-149
T-148
T-146
9
9.3
9.1
9.1
9.2
9.4
9.2
OPOMBA!
Navodila za splošno ravnanje s termostati v tem
priročniku veljajo tudi za Uponor Smatrix Base Pro X-148
Modbus R
TU.

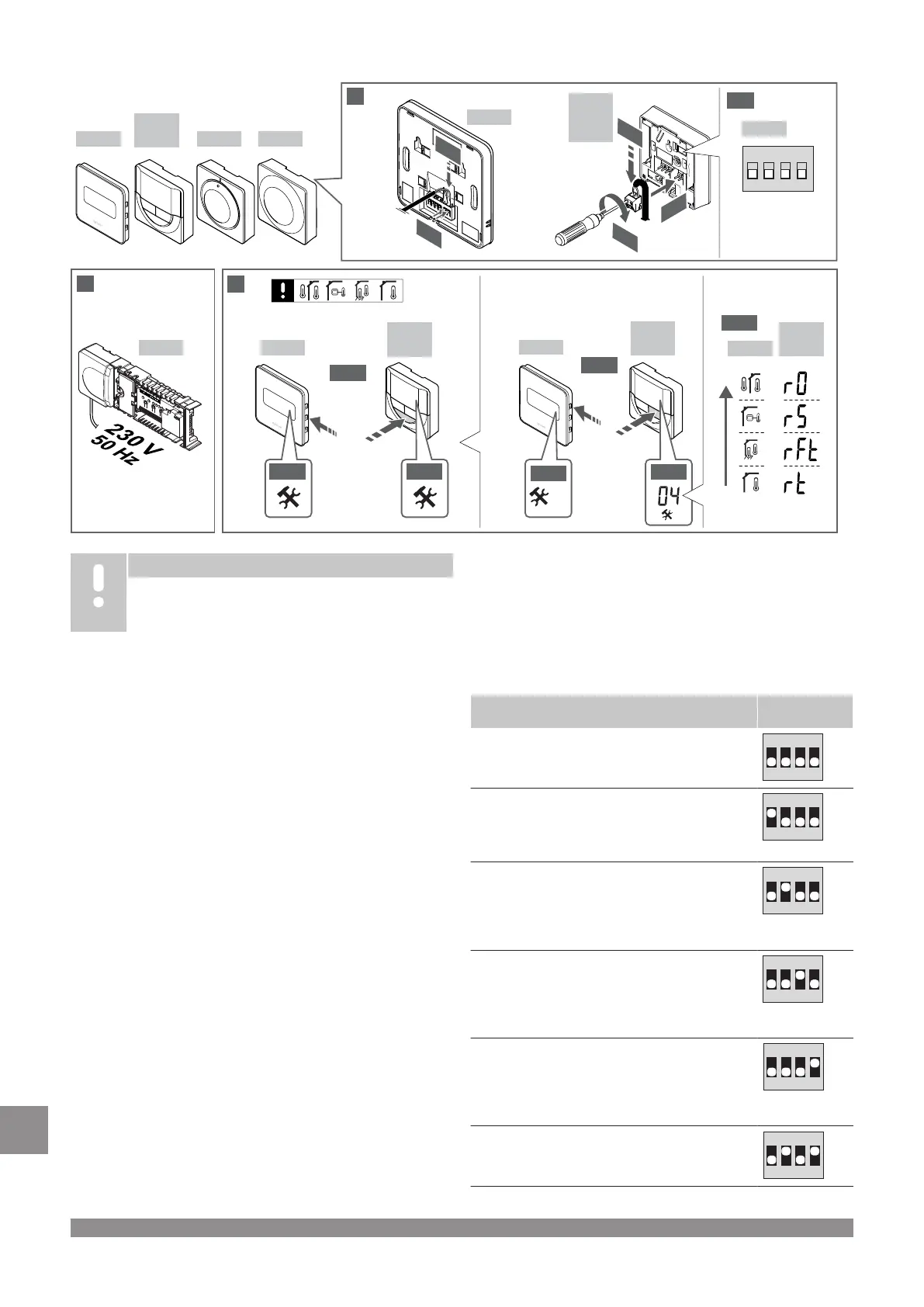

1–11 Priključite komponente
1. Namestite sestavljen del ali del sestava na steno z uporabo DIN
letve/nosilca ali s pomočjo vijakov in zidnih vložkov
.
2. Priključite termopogone.
3. Komunikacijski kabel termostata priključite na priključni modul,
pomožni modul in/ali dodatni zvezdasti modul. Opomba:
Priporočamo topologijo zaporednega povezovanja.
Glejte poglavje Komunikacijski protokol, Stran 209 za več
informacij.
4. Priključite komunikacijski kabel termostata na priključni modul/
timer.
5. Priključite sistemski bus komunikacijski kabel med priključnimi
moduli in napeljite en kabel do vmesnika. Opomba: Priporočamo
topologijo zaporednega povezovanja.
Glejte poglavje Komunikacijski protokol, Stran 209 za več
informacij.
6. Priključite sistemski bus komunikacijski kabel (6.1) in napajalni
kabel (6.2) na vmesnik.
7. Preverite, če je ožičenje končano in izvedeno pravilno:
• Termopogoni
• Stikalo za preklop ogrevanje/hlajenje
• Obtočna črpalka
8. Zagotovite, da je 230 V AC predelek regulatorja zaprt in pritrjen
s pritrdilnim vijakom.
9. Priključite dodatno zunanje tipalo (samo združljivi termostati) in
nastavite konfiguracijska stikala DIP (samo javni termostat
T-143).
Funkcija Konfiguracijsk
o stikalo
Uporabljen kot navadni sobni termostat
1 2 3 4
ON DIP
Uporabljen kot navadni sobni termostat skupaj s
temperaturnim tipalom
1 2 3 4
ON DIP
Uporabljen kot navadni sobni termostat ali kot
sistemska naprava, skupaj s tipalom zunanje
temperature
1 2 3 4
ON DIP
Uporabljen kot sistemska naprava skupaj s tipalom
temperature dovoda za preklop načina obratovanja iz
ogrevanja v hlajenje in obratno
1 2 3 4
ON DIP
Uporabljen kot sistemska naprava, kjer se vhodni
signal uporabi za preklop iz komfortnega v
ekonomični način delovanja **
1 2 3 4
ON DIP
Daljinsko tipalo
1 2 3 4
ON DIP
206
|
Uponor Smatrix Base PRO
|
Hitri vodič
SI
