Uponor Smatrix Base Pro User Manual

3 s
3 s
04
T-149
T-148
T-146
10
11.1
SI0000396
X-147 T-149
T-149
T-148
T-146
T-148
T-146
11
11.3
11.5
11.2 11.2
11.4
11.4
1 2 3 4
ON DIP
T-148
T-146
T-143
T-143
T-149
T-143T-145T-149
T-148
T-146
9
9.3
9.1
9.1
9.2
9.4
9.2
POZNÁMKA!
Všeobecné zaobchádzanie s termostatmi v tejto príručke
platí aj pre Uponor Smatrix Base Pro X-148 Modbus
R
TU.

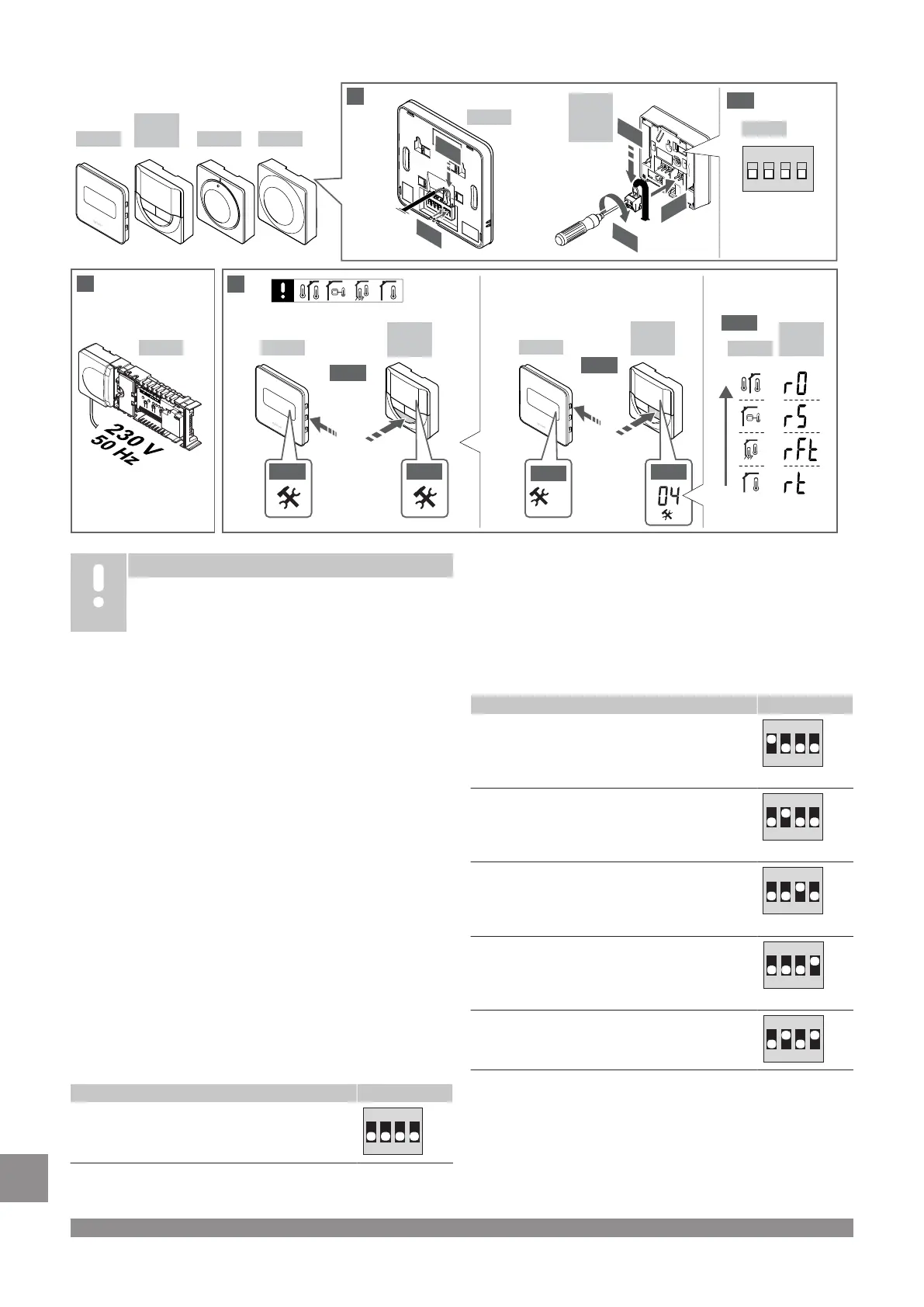

1―11 Pripojte komponenty
1. Namontujte celú súpravu alebo jej časti na stenu buď pomocou
lišty DIN, alebo s použitím nástenných skrutiek a príchytiek.
2.
Pripojte termopohony.
3. Pripojte komunikačný kábel termostatu k ovládaču, druhotnému
modulu a/alebo k voliteľnému hviezdicovému modulu.
Poznámka: Odporúča sa zbernicová topológia siete.
Viďte časť Komunikačný protokol, Strana 219 .
4. Pripojte komunikačný kábel termostatu k termostatu/časovaču.
5. Pripojte kábel systémovej zbernicovej komunikácie medzi
ovládačmi a priveďte jeden kábel do rozhrania. Poznámka:
Odporúča sa zbernicová topológia siete.
Viďte časť Komunikačný protokol, Strana 219 .
6. Pripojte kábel systémovej zbernicovej komunikácie (6.1) a
napájací kábel (6.2) do rozhrania.
7. Skontrolujte, či sú všetky spoje úplné a správne:
• Termopohony
• Prepínanie vykurovania/chladenia
• Obehové čerpadlo
8. Uistite sa, že 230 V AC skriňa ovládača je zatvorená a
upevňovacia skrutka je dotiahnutá.
9. Pripojte voliteľný externý snímač (len kompatibilné termostaty) a
nastavte prepínač DIP (len verejný termostat T-143).
Funkcia Prepínač
Štandardný izbový termostat
1 2 3 4
ON DIP
Funkcia Prepínač
Štandardný izbový termostat s podlahovým
snímačom teploty
1 2 3 4
ON DIP
Štandardný izbový termostat alebo systémové
zariadenie so snímačom vonkajšej teploty
1 2 3 4
ON DIP
Systémové zariadenie so snímačom dodávanej
teploty na funkciu prepínania kúrenia/chladenia
1 2 3 4
ON DIP
Systémové zariadenie, v ktorom sa vstup snímača
používa pre funkciu prepínania Komfort/ECO**
1 2 3 4
ON DIP
Vzdialený snímač
1 2 3 4
ON DIP
* Termostat môže byť registrovaný ako systémový prístroj pre
systém PRO s viacerými ovládačmi len vtedy
, ak je registrovaný
na hlavnom ovládači.
** Zatvorený = ECO
216
|
Uponor Smatrix Base PRO
|
Stručný návod
SK
