Uponor Smatrix Base Pro User Manual

3 s
3 s
04
T-149
T-148
T-146
10
11.1
SI0000396
X-147 T-149
T-149
T-148
T-146
T-148
T-146
11
11.3
11.5
11.2 11.2
11.4
11.4
1 2 3 4
ON DIP
T-148
T-146
T-143
T-143
T-149
T-143T-145T-149
T-148
T-146
9
9.3
9.1
9.1
9.2
9.4
9.2
HINWEIS!
Die allgemeine Bedienung des Raumfühlers in dieser
Bedienungsanleitung ist auch für den Uponor Smatrix
Base Pro X-148 Modbus R
TU gültig.

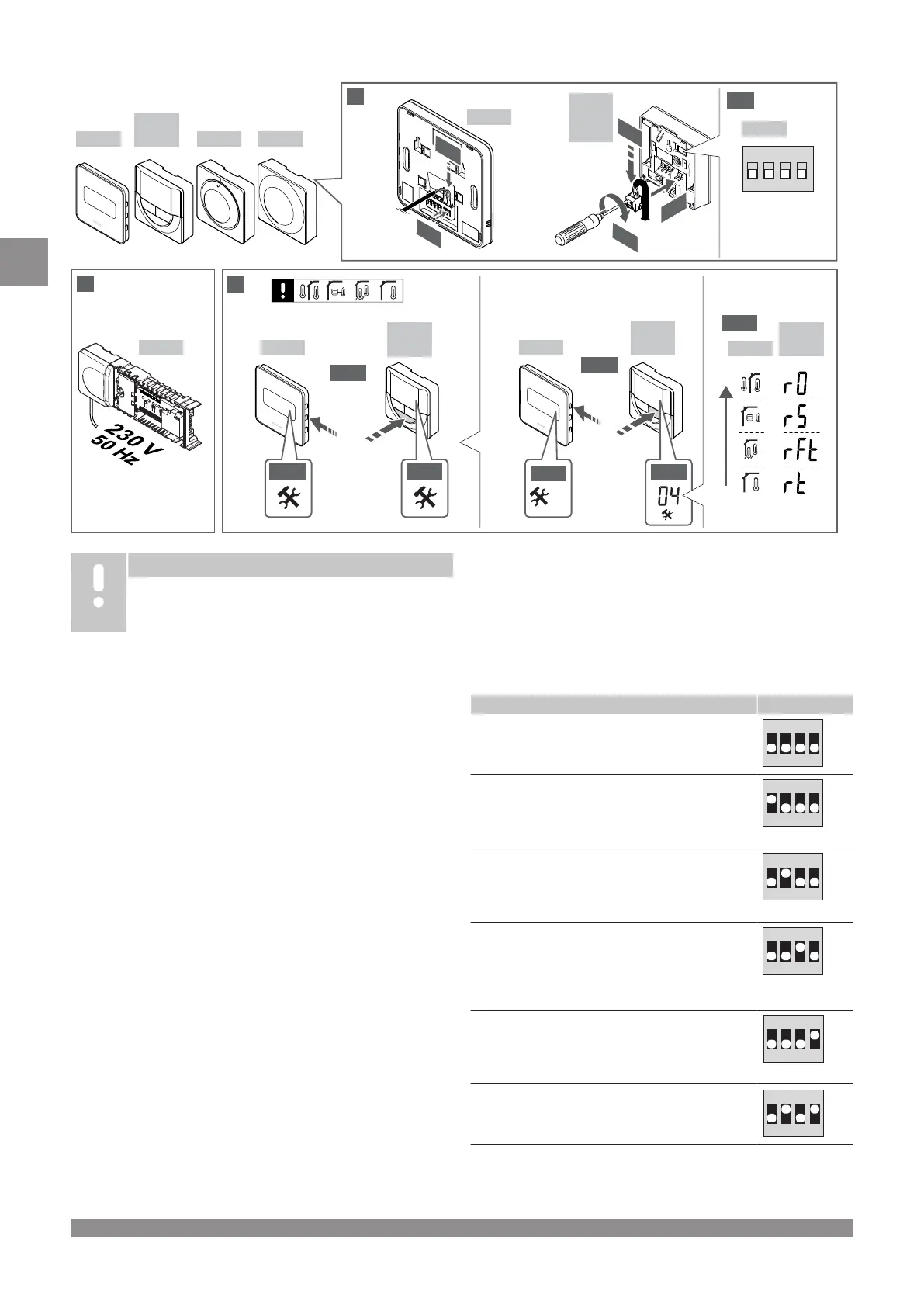

1―11 Anschließen der Komponenten
1. Die Anlage komplett oder in Teilen an die Wand montieren,
entweder mit einer DIN-Schiene oder mit W
andschrauben und
Dübeln.
2. Anschluss der Stellantriebe.
3. Ein Verbindungskabel an das Regelmodul, das Slave-Modul
und/oder optional an das Stern-Modul anschließen. Zu
beachten: Empfohlen wird eine busförmige Netzwerkstruktur.
Siehe Kapitel Kommunikationsprotokoll, Seite 29 für weitere
Informationen.
4. Ein Verbindungskabel an Thermostate/Schaltuhr anschließen.
5. Systembus-Kommunikationskabel unter den Regelmodulen
verbinden und ein Kabel an der Schnittstelle anschließen. Zu
beachten: Empfohlen wird eine busförmige Netzwerkstruktur.
Siehe Kapitel Kommunikationsprotokoll, Seite 29 für weitere
Informationen.
6. Systembus-Kommunikationskabel (6.1) und ein Stromkabel (6.2)
mit der Schnittstelle verbinden.
7. Prüfen Sie, ob die Verkabelung komplett ist und korrekt
ausgeführt wurde:
• Thermoantriebe
• Heiz-/Kühlschalter
• Umwälzpumpe
8. Stellen Sie sicher, dass das 230-V-AC-Fach des Reglers
geschlossen und die Befestigungsschraube angezogen ist.
9. Optionalen externen Fühler anschließen (nur bei kompatiblen
Raumfühlern) und DIP-Schalter einstellen (nur Raumfühler BM
T-143).
Funktion Schalter
Standard-Raumfühler
1 2 3 4
ON DIP
Standard-Raumfühler in Kombination mit einem
Bodentemperaturfühler
1 2 3 4
ON DIP
Standard-Raumfühler, oder Systemgerät in
Kombination mit einem Außentemperaturfühler
1 2 3 4
ON DIP
Systemgerät in Kombination mit
V
orlauftemperaturfühler für die Umschaltfunktion
Heizen/Kühlen
1 2 3 4
ON DIP
Systemgerät, bei dem der Fühlereingang für die
Umschaltfunktion Komfort/ECO vorgesehen ist**
1 2 3 4
ON DIP
Fernfühler
1 2 3 4
ON DIP
* Der Raumfühler kann nur als Systemgerät einer Base-PRO mit
mehreren Regelmodulen zugeordnet werden, wenn es als
Master
-Regelmodul registriert wurde.
26
|
Uponor Smatrix Base PRO
|
Kurzanleitung
DE
