BEMÆRK!
Den generelle behandling af termostater i denne
vejledning gælder også for Uponor Smatrix Base Pro
X-148 Modbus R
TU.

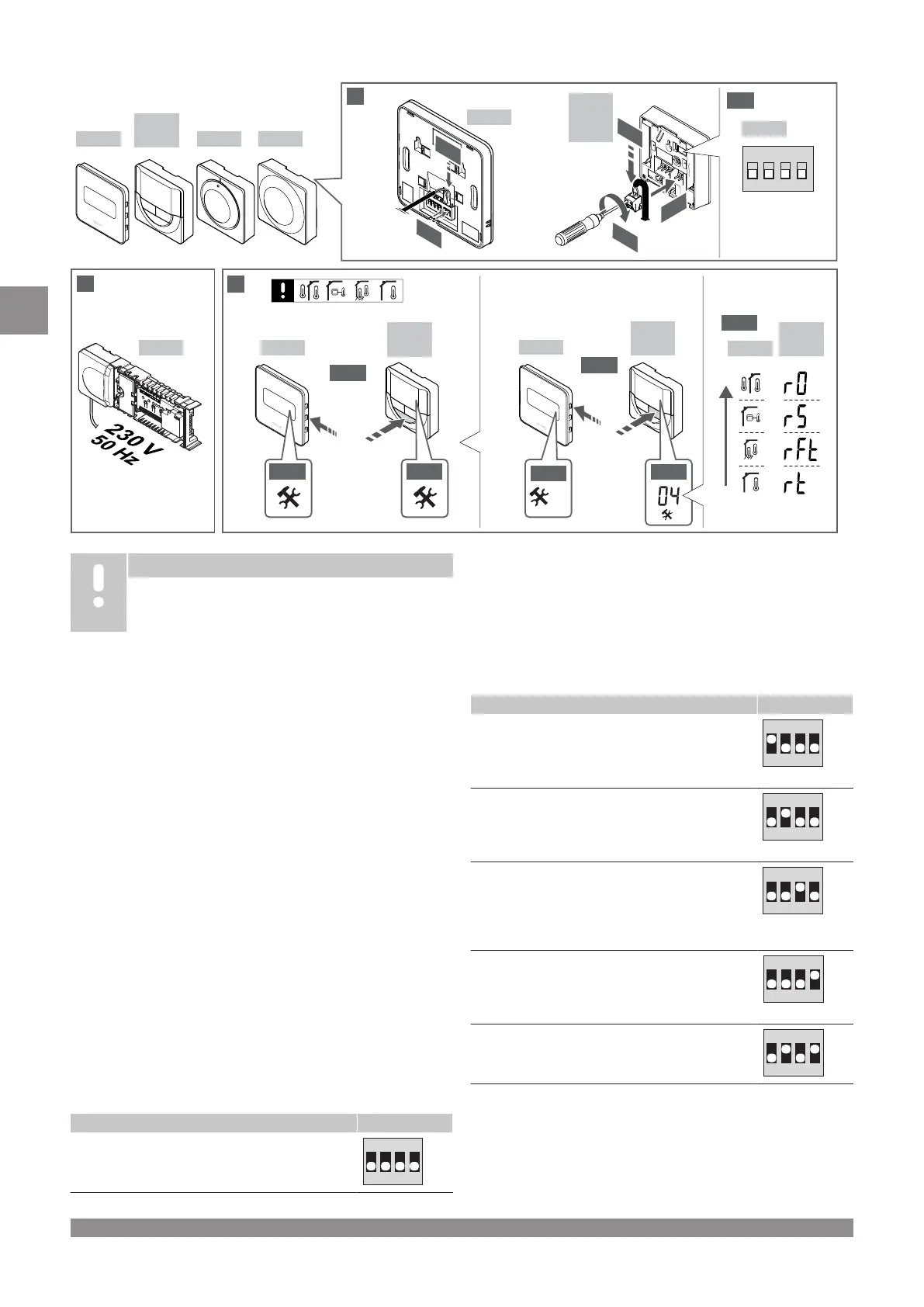

1―11 Tilslut komponenterne
1. Fastgør hele enheden eller dele af den til væggen, enten med
en DIN-skinne eller ved hjælp af skruer og plugs.
2.
Tilslut telestaterne.
3. Tilslut et termostatkommunikationskabel til kontrolenheden,
slavemodulet og/eller det valgfri samlemodul. Bemærk: Det
anbefales at bruge busprincip med serieforbindelse.
Se afsnittet Kommunikationsprotokol, Side 39 for at få
yderligere oplysninger.
4. Tilslut et termostatkommunikationskabel til termostaten/timeren.
5. Tilslut et kommunikationskabel mellem kontrolenhederne, og før
et kabel til betjeningsenheden. Bemærk: Det anbefales at bruge
busprincip med serieforbindelse.
Se afsnittet Kommunikationsprotokol, Side 39 for at få
yderligere oplysninger.
6. Slut et systembus-kommunikationskabel (6.1) og et strømkabel
(6.2) til betjeningsenheden.
7. Kontrollér, at al ledningsføring er komplet og korrekt:
• Telestater
• Varme/køle-omskifter
• Cirkulationspumpe
8. Sørg for, at kontrolenhedens 230 V vekselstrøm-rum er lukket,
og at monteringsskruen er spændt.
9. Tilslut den valgfri eksterne føler (kun kompatible termostater), og
indstil DIP-kontakten (kun termostat T-143 til institutionsbrug).
Funktioner Kontakt
Standard rumtermostat
1 2 3 4
ON DIP
Funktioner Kontakt
Standard rumtermostat sammen med en
gulvtemperaturføler
1 2 3 4
ON DIP
Standard rumtermostat eller systemenhed sammen
med en udendørs temperaturføler
1 2 3 4
ON DIP
Systemenhed sammen med en
fremløbstemperaturføler til varme/køle-
omskiftningsfunktion
1 2 3 4
ON DIP
Systemenhed, hvor følerindgangen bruges til komfort/
ECO-omskiftningsfunktion **
1 2 3 4
ON DIP
Fjernføler
1 2 3 4
ON DIP
* Termostaten kan kun registreres som en systemenhed til et
Base PRO-system med flere kontrolenheder
, hvis den er
registreret til masterkontrolenheden.
** Lukket = ECO-tilstand
36
|
Uponor Smatrix Base PRO
|
L
ynguide
DK
