Uponor Smatrix Base Pro User Manual

3 s
3 s
04
T-149
T-148
T-146
10
11.1
SI0000396
X-147 T-149
T-149
T-148
T-146
T-148
T-146
11
11.3
11.5
11.2 11.2
11.4
11.4
1 2 3 4
ON DIP
T-148
T-146
T-143
T-143
T-149
T-143T-145T-149
T-148
T-146
9
9.3
9.1
9.1
9.2
9.4
9.2
MÄRKUS!
Termostaatide üldine käsitsemine selles juhendis kehtib
ka tootele Uponor Smatrix Base Pro puhul X-148
Modbus R
TU.

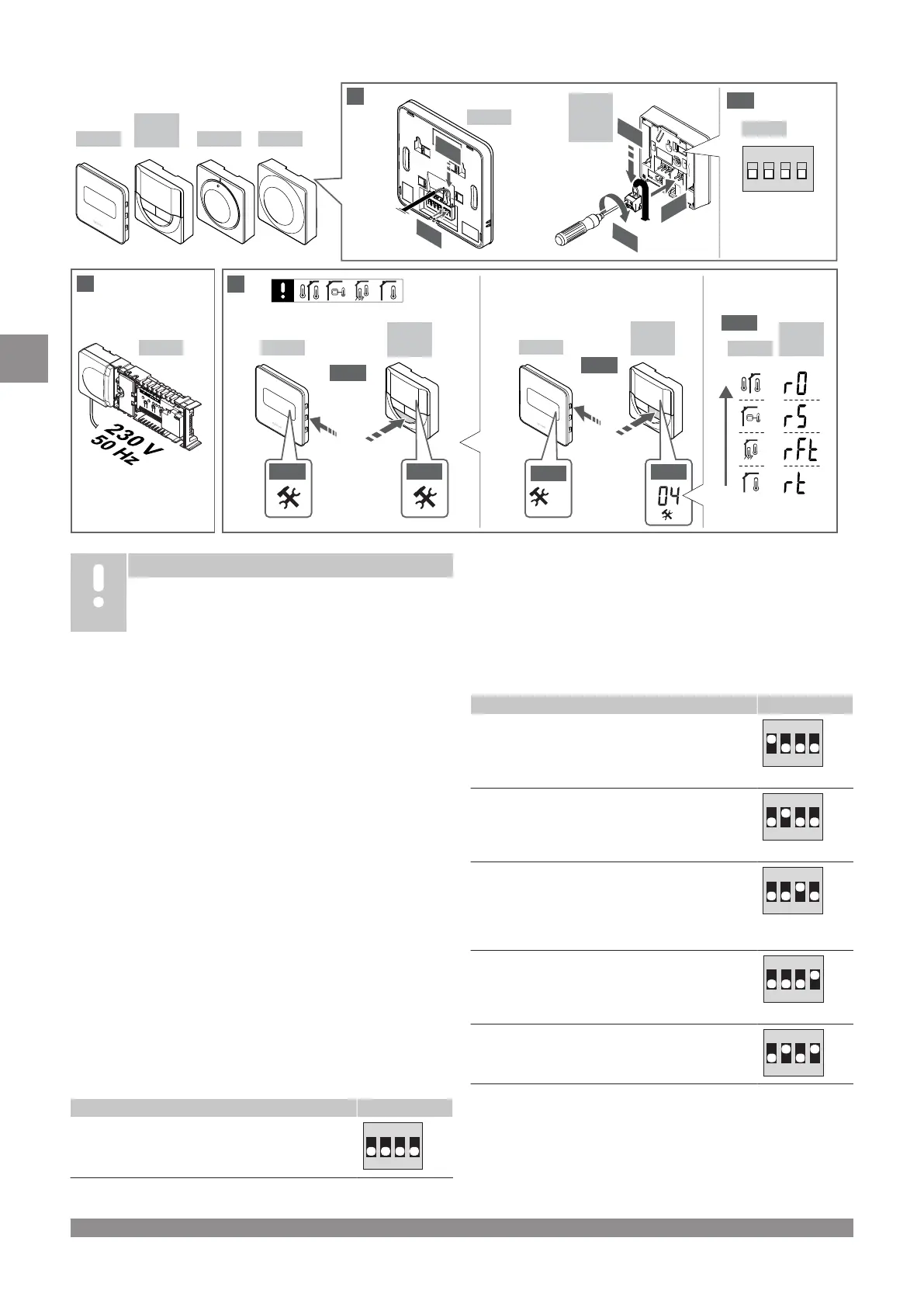

1–11 Komponentide ühendamine
1. Kinnitage kogu seade või selle osad seinale DIN seinakinnituse
või kruvide ja tüüblite abil.
2.
Ühendage ajamid.
3. Ühendage termostaadi sidekaabel kontrolleri, abimooduli ja/või
lisavarustusse kuuluva tähtmooduliga. Märkus: soovitatav on
kasutada pärgühendusega siinitopoloogiat.
Lugege jaotist Sideprotokoll, Lehekülg 49 , et saada lisateavet.
4. Ühendage termostaadi sidekaabel termostaadi/taimeriga.
5. Ühendage süsteemi siini sidekaabel kontrollerite vahele ja
suunake üks kaabel liidesesse. Märkus: soovitatav on kasutada
pärgühendusega siinitopoloogiat.
Lugege jaotist Sideprotokoll, Lehekülg 49 , et saada lisateavet.
6. Ühendage süsteemi siini sidekaabel (6.1) ja toitekaabel (6.2)
liidesega.
7. Kontrollige, kas kõik juhtmeühendused on tehtud ja õiged:
• ajamid
• Kütte/jahutuse lüliti
• Ringluspump
8. Veenduge, et kontrolleri 230 V AC sektsioon on suletud ja
kinnituskruvi on kinni keeratud.
9. Ühendage lisavalikute hulka kuuluv väline andur (ainult ühilduva
termostaadiga) ja viige DIP-lüliti vajalikku asendisse (ainult
üldkasutatav termostaat T-143).
Funktsioon Lüliti
Standardne ruumitermostaat
1 2 3 4
ON DIP
Funktsioon Lüliti
Standardne ruumitermostaat koos põranda
temperatuurianduriga
1 2 3 4
ON DIP
Standardne ruumitermostaat või süsteemiseade koos
välistemperatuuri anduriga
1 2 3 4
ON DIP
Süsteemiseade koos pealevoolu
temperatuurianduriga kütte/jahutuse ümberlülituse
funktsiooni kasutamiseks
1 2 3 4
ON DIP
Süsteemiseade, mille andurisisendit kasutatakse
mugavus- ja ECO-režiimide ümberlülituseks **
1 2 3 4
ON DIP
Kaugandur
1 2 3 4
ON DIP
* Mitme kontrolleriga Base PRO süsteemis saab termostaadi
registreerida süsteemiseadmena üksnes juhul, kui see
registreeritakse peakontrollerile.
** Suletud = ECO
46
|
Uponor Smatrix Base PRO
|
Kiirjuhend
EE
