Uponor Smatrix Base Pro User Manual

3 s
3 s
04
T-149
T-148
T-146
10
11.1
SI0000396
X-147 T-149
T-149
T-148
T-146
T-148
T-146
11
11.3
11.5
11.2 11.2
11.4
11.4
1 2 3 4
ON DIP
T-148
T-146
T-143
T-143
T-149
T-143T-145T-149
T-148
T-146
9
9.3
9.1
9.1
9.2
9.4
9.2
NOTA:
El manejo general de termostatos en este manual
también es válido para Uponor Smatrix Base Pro X-148
Modbus R
TU.

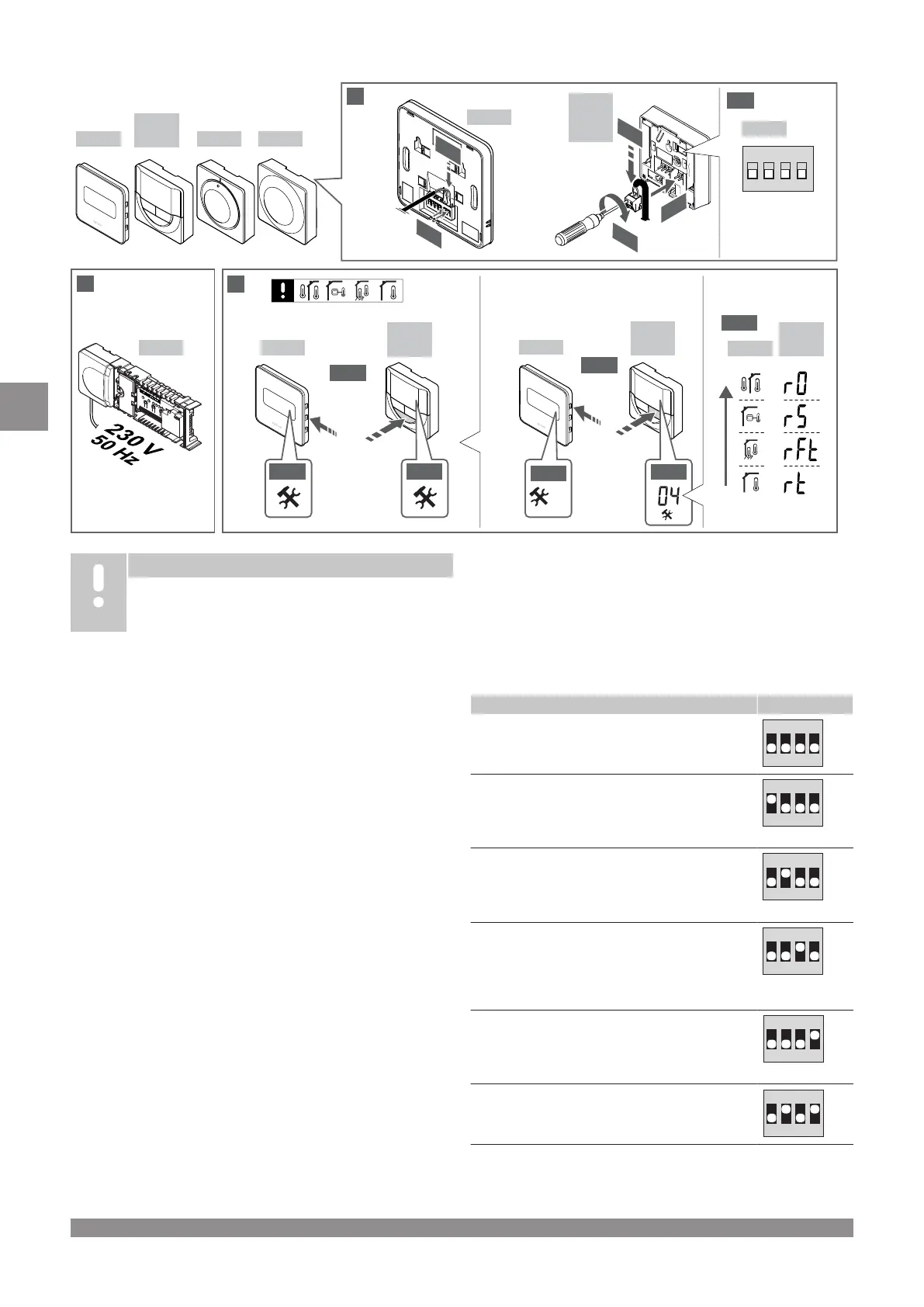

1-11 Conectar los componentes
1. Fije el conjunto de unidades base a la pared, bien con un carril
DIN o utilizando tornillos y anclajes.
2.
Conecte los actuadores.
3. Conecte un cable de comunicación del termostato a la unidad
base, al módulo secundario o al módulo estrella opcional. Nota:
Se recomienda la topología bus (conexión en cadena).
Véase el apartado Protocolo de comunicaciones, Página 59
para obtener más información.
4. Conecte un cable de comunicación del termostato al termostato/
programador.
5. Conecte un cable de comunicación bus del sistema entre las
unidades base y pase un cable hasta la pantalla de control.
Nota: Se recomienda la topología bus (conexión en cadena).
Véase el apartado Protocolo de comunicaciones, Página 59
para obtener más información.
6. Conecte un cable de comunicación bus del sistema (6.1) y un
cable de alimentación (6.2) a la pantalla de control.
7. Compruebe que todos los cables estén conectados completa y
correctamente:
• Actuadores
• Cambio de calefacción/refrigeración
• Bomba de circulación
8. Asegúrese de que el compartimento de CA de 230 V de la
unidad base esté cerrado y de que el tornillo de fijación esté
apretado.
9. Conecte la sonda exterior opcional (solo en termostatos
compatibles) y ajuste el interruptor DIP (solo en el termostato
público T-143).
Función Interruptor
Termostatos estándar para habitaciones
1 2 3 4
ON DIP
Termostato estándar para habitaciones con sonda de
temperatura de suelo
1 2 3 4
ON DIP
Termostato estándar o dispositivo de sistema para
habitaciones con sonda de temperatura exterior
1 2 3 4
ON DIP
Dispositivo de sistema con sonda de temperatura de
impulsión para la función de cambio calefacción/
refrigeración
1 2 3 4
ON DIP
Dispositivo del sistema donde la entrada de la sonda
se utiliza para la función de cambio Confort/ECO **
1 2 3 4
ON DIP
Sonda remota
1 2 3 4
ON DIP
* El termostato solo se puede registrar como un dispositivo de
sistema para un sistema Base PRO con múltiples controladores
si está registrado en el controlador principal.
56
|
Uponor Smatrix Base PRO
|
Guía rápida
ES
