Uponor Smatrix Base Pro User Manual

3 s
3 s
04
T-149
T-148
T-146
10
11.1
SI0000396
X-147 T-149
T-149
T-148
T-146
T-148
T-146
11
11.3
11.5
11.2 11.2
11.4
11.4
1 2 3 4
ON DIP
T-148
T-146
T-143
T-143
T-149
T-143T-145T-149
T-148
T-146
9
9.3
9.1
9.1
9.2
9.4
9.2
HUOMAUTUS!
Tämän käyttöohjeen sisältämä termostaattien yleinen
käsittely pätee myös Uponor Smatrix Base PRO X-148
Modbus R
TU:hun.

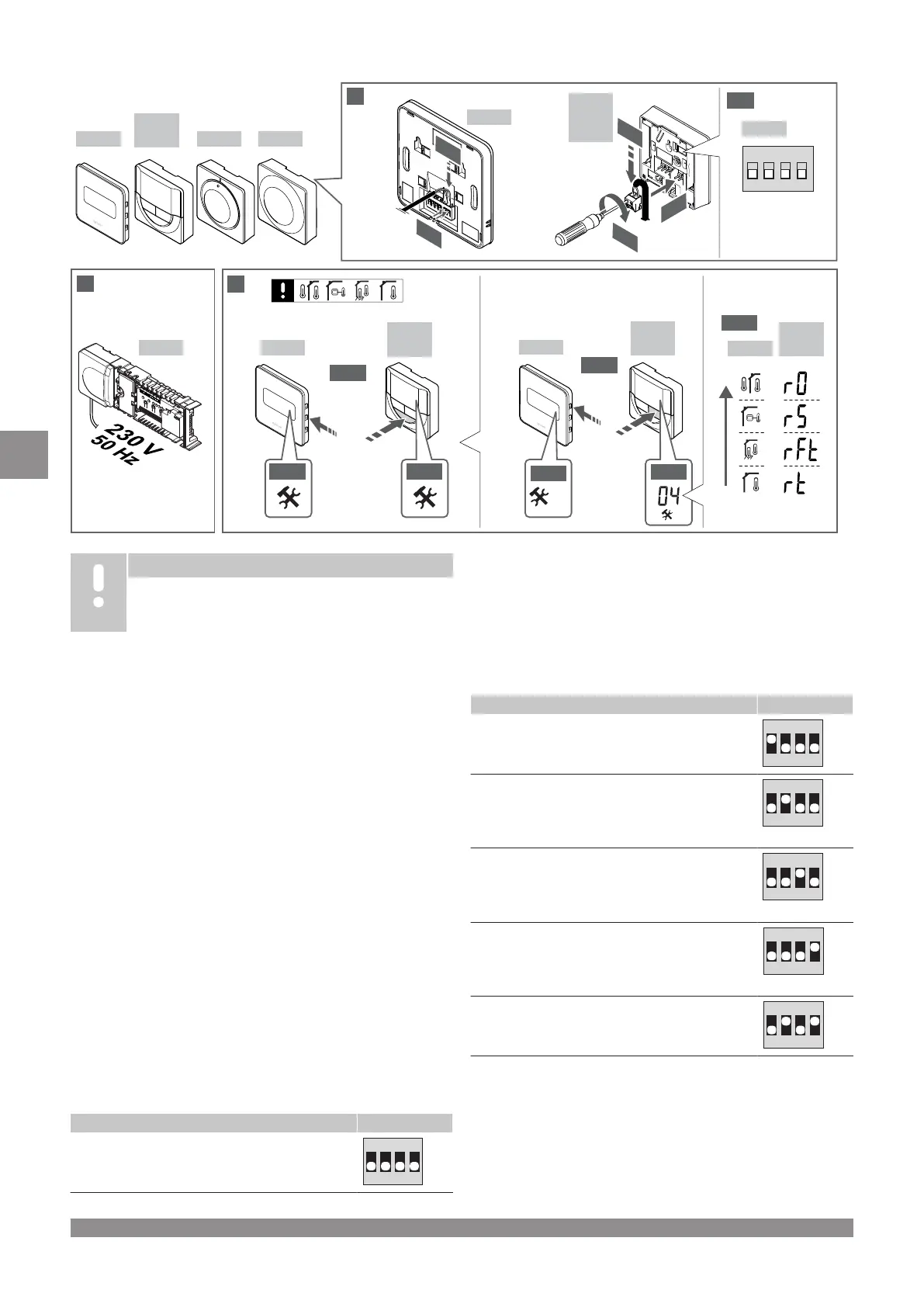

1–11 Liitä komponentit
1. Kiinnitä koko laitteisto, tai osa siitä, seinään joko DIN-kiskon tai
ruuvien ja tulppien avulla.
2.
Kytke toimilaitteet.
3. Kytke termostaatin tiedonsiirtokaapeli keskusyksikköön,
lisäosaan ja/tai mahdolliseen tähtikytkentämoduuliin. Huom:
Suosittelemme sarjaankytkentää.
Ks. kappale Tiedonsiirtoprotokolla, Sivu 69 , lisätiedot.
4. Kytke termostaatin tiedonsiirtokaapeli termostaattiin/ajastimeen.
5. Kytke järjestelmäväylän tiedonsiirtokaapeli keskusyksiköiden
väliin ja reititä yksi kaapeli käyttöpaneeliin. Huom:
Suosittelemme sarjaankytkentää.
Ks. kappale Tiedonsiirtoprotokolla, Sivu 69 , lisätiedot.
6. Kytke järjestelmäväylän tiedonsiirtokaapeli (6.1) ja virtakaapeli
(6.2) käyttöpaneeliin.
7. Tarkista, että kaikki kytkennät on tehty loppuun ja oikealla
tavalla:
• Toimilaitteet
• Lämmitys/viilennys-vaihtokytkentä
• Kiertovesipumppu
8. Varmista, että keskusyksikön 230 V AC -kotelo on kiinni ja sen
kiinnitysruuvi on kiristetty.
9. Liitä lisävarusteena saatava ulkoinen anturi (vain yhteensopivat
termostaatit) ja määritä sen asetukset DIP-kytkimellä (vain
julkinen T-143-termostaatti).
Toiminto Kytkin
Normaali huonetermostaatti
1 2 3 4
ON DIP
Toiminto Kytkin
Normaali huonetermostaatti lattia-anturilla
1 2 3 4
ON DIP
Normaali huonetermostaatti tai järjestelmälaite
ulkolämpötila-anturilla
1 2 3 4
ON DIP
Järjestelmälaite lämpötila-anturilla lämmitys/viilennys
vaihtokytkentään
1 2 3 4
ON DIP
Järjestelmälaite, jonka anturituloliitäntää käytetään
Comfort/ECO-vaihtokytkentätoimintoa varten **
1 2 3 4
ON DIP
Etäanturi
1 2 3 4
ON DIP
* Useita keskusyksiköitä sisältävässä Base PRO -järjestelmässä
termostaatin rekisteröiminen järjestelmälaitteeksi edellyttää, että
se rekisteröidään pääkeskusyksikköön.
** Suljettu = ECO
66
|
Uponor Smatrix Base PRO
|
Pikaopas
FI
