Uponor Smatrix Base Pro User Manual

3 s
3 s
04
T-149
T-148
T-146
10
11.1
SI0000396
X-147 T-149
T-149
T-148
T-146
T-148
T-146
11
11.3
11.5
11.2 11.2
11.4
11.4
1 2 3 4
ON DIP
T-148
T-146
T-143
T-143
T-149
T-143T-145T-149
T-148
T-146
9
9.3
9.1
9.1
9.2
9.4
9.2
REMARQUE!
La manipulation générale des thermostats dans ce
manuel est également valable pour Uponor Smatrix Base
Pro X-148 Modbus R
TU.

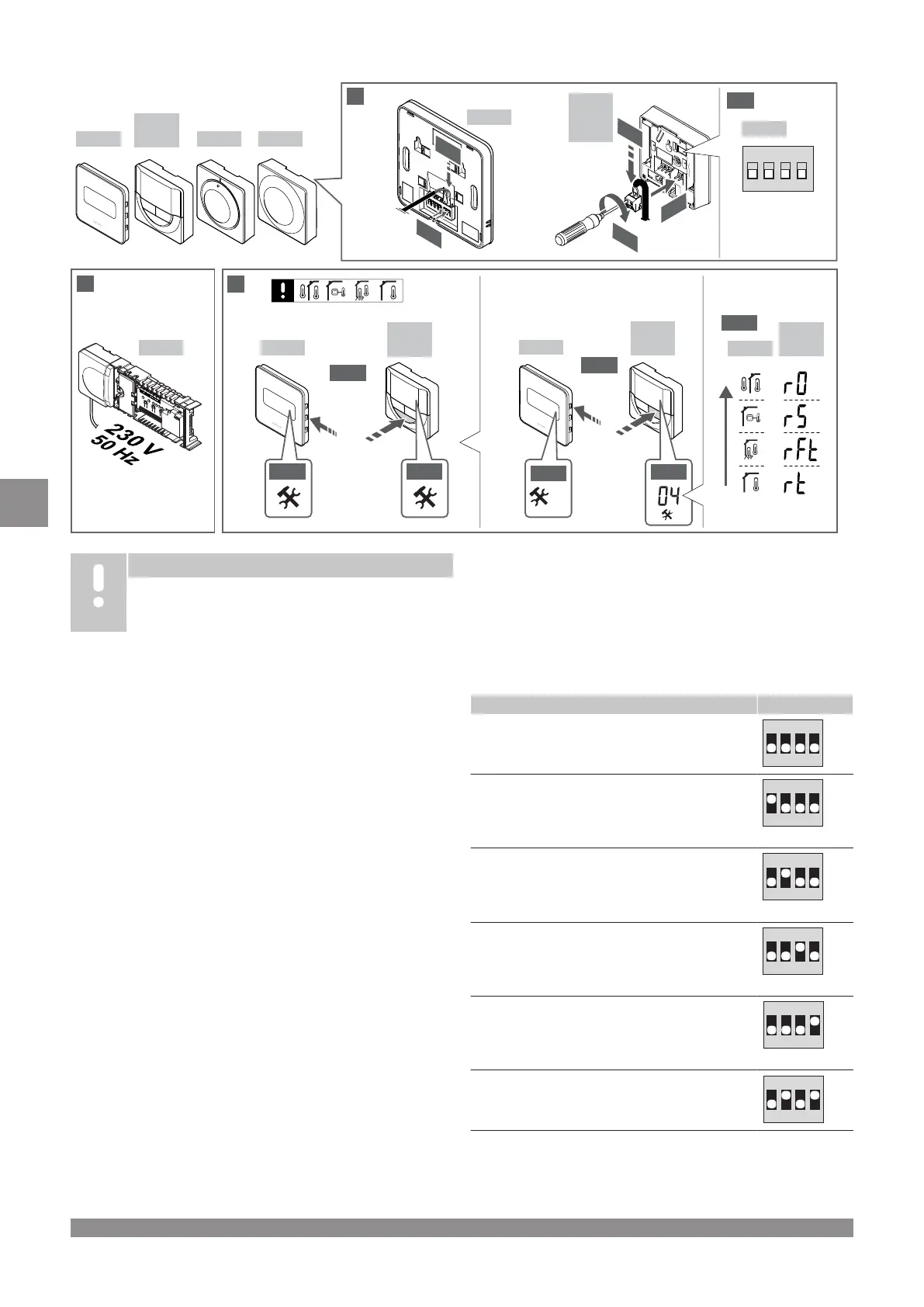

1 à 11 Connecter les composants
1. Installer tout l'ensemble ou certaines parties de l'ensemble à la
paroi à l'aide d'un rail DIN ou de vis et prises murales.
2.
Connecter les actionneurs.
3. Connecter un câble de communication de thermostat à la
centrale de régulation, au module esclave et/ou au module en
étoile en option. Remarque : la topologie en bus en chaîne est
recommandée.
Voir la section Protocole de communications, Page 79 pour
plus d'informations.
4. Connecter un câble de communication de thermostat au
thermostat/minuteur.
5. Connecter un système de câbles de communication bus entre
les centrales de régulation et faire passer un câble vers
l'interface. Remarque : la topologie en bus en chaîne est
recommandée.
Voir la section Protocole de communications, Page 79 pour
plus d'informations.
6. Connecter un système de câbles de communication bus (6.1) et
un câble d'alimentation (6.2) vers l'interface.
7. Contrôler que le câblage est complet et correct :
• Actionneurs
• Commutateur chaud/froid
• Pompe de circulation
8. Vérifier que le compartiment 230 V CA de la centrale de
régulation est fermé et que la vis de fixation est bien serrée.
9. Connecter un capteur externe optionnel (thermostats
compatibles uniquement) et régler le commutateur DIP
(thermostat public T-143 uniquement).
Fonction Commutateur
Thermostat d'ambiance standard
1 2 3 4
ON DIP
Thermostat d'ambiance et capteur de température du
sol
1 2 3 4
ON DIP
Thermostat d'ambiance standard, ou composant du
système, et capteur de température extérieure
1 2 3 4
ON DIP
Composant du système et capteur de température de
distribution pour la fonction commutateur chaud/froid
1 2 3 4
ON DIP
Composant du système où l’entrée de capteur est
utilisée pour la fonction commutateur ECO/Confort **
1 2 3 4
ON DIP
Sonde déportée
1 2 3 4
ON DIP
* Le thermostat ne peut être affecté, en tant que composant du
système, qu’à un système Base PRO à multiples centrales de
régulation, et uniquement s’il est affecté à la centrale de
régulation maître.
76
|
Uponor Smatrix Base PRO
|
Guide de référence rapide
FR
