NAPOMENA!
Općenito rukovanje termostatima opisano u ovom
priručniku vrijedi i za Uponor Smatrix Base Pro X-148
Modbus R
TU.

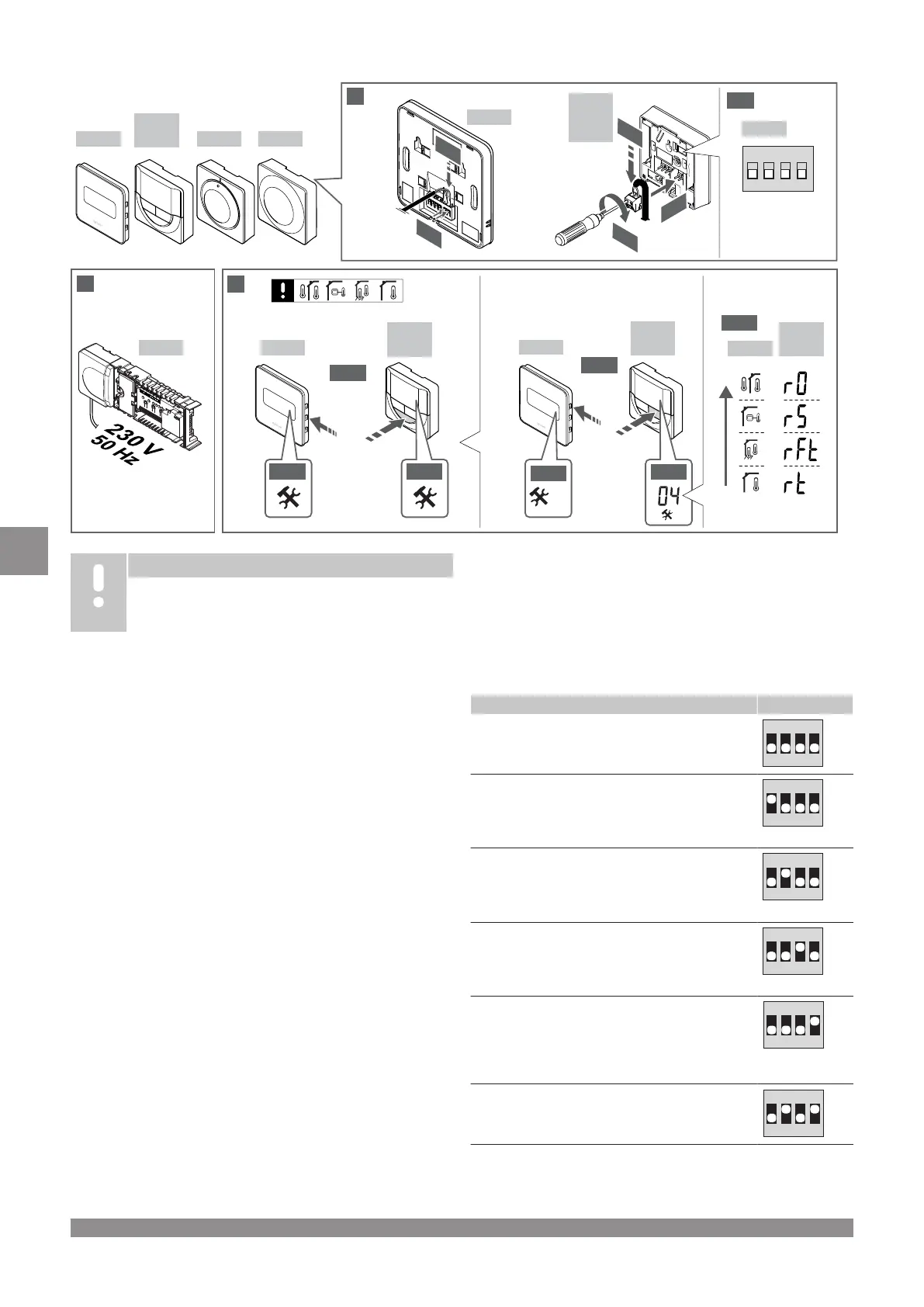

1 – 11 Spojite komponente
1. Pričvrstite cijeli uređaj ili njegove dijelove na zid uz pomoć DIN
šine ili zidnih vijaka i utikača.
2.
Povežite elektro termičke pogone.
3. Povežite komunikacijski kabel termostata s regulatorom,
podređenim modulom i/ili neobaveznim zvjezdastim modulom.
Napomena: Preporučuje se sabirnička topologija sa serijskim
povezivanjem.
Pogledajte odjeljak Komunikacijski protokol, Stranica 89 za
dodatne informacije.
4. Povežite komunikacijski kabel termostata s termostatom /
timerom.
5. Povežite komunikacijski sustav između regulatora i kabela prve
rute sa sučeljem. Napomena: Preporučuje se sabirnička
topologija sa serijskim povezivanjem.
Pogledajte odjeljak Komunikacijski protokol, Stranica 89 za
dodatne informacije.
6. Povežite komunikacijski kabel sabirnice sustava (6.1) i kabel
napajanja (6.2) sa sučeljem.
7. Provjerite jesu li sva ožičenja dovršena i ispravna:
• Aktuator(i)
• Prekidač za grijanje/hlađenje
• Cirkulacijska pumpa
8. Provjerite je li odjeljak regulatora za izmjeničnu struju od 230 V
zatvoren i je li vijak za pričvršćivanje zategnut.
9. Povežite neobavezni vanjski senzor (samo kompatibilni
termostati) i postavite DIP prekidač (samo za javni termostat
T-143).
Funkcija Prekidač
Standardni sobni termostat
Standardni sobni termostat sa senzorom za
temperaturu poda
Standardni sobni termostat ili sistemski uređaj sa
senzorom za vanjsku temperaturu
Sistemski uređaj sa senzorom za polaznu
temperaturu za funkciju prebacivanja grijanje/hlađenje
Sistemski uređaj na kojem se ulaz senzora
upotrebljava za funkciju prebacivanja načina
Comfort/ECO **
Daljinski senzor
* Termostat se može registrirati kao sistemski uređaj u sustavu
Base PRO s više regulatora samo ako je registriran na glavnom
regulatoru.
