DS786-011A
ITALIANO
L’alimentatore citofonico Sch. 786/15 viene
impiegato sia in impianti citofonici intercomunicanti a
commutazione automatica con portiere elettrico che
in quelli a commutazione tra due portieri elettrici.
Alimentatore in CAT III 4000 V
I cavi impiegati devono rispondere alla norma
IEC 60332-1-2 se di sezione 0,5 mm² o
superiore, oppure alla norma IEC 60332-2-2
se di sezione inferiore a 0,5 mm².
CARATTERISTICHE ELETTRICHE
Alimentazione: 230 V~ 50-60 Hz
Potenza: 28 VA max.
Protezione: PTC su primario trasformatore
e su secondario 9 V~
Secondari: +6: 6 V ± 0,5 V 0,12 A max.
- J: 3,5 ÷ 6,5 V 0,12 A max
~12: 11,5 ÷ 15 V~ con 0,4 A
(max 10 moduli Sinthesi S2 con 4 tasti Sch.1148/14,
2 moduli K-Steel con 4 tasti Sch. 1155/14A
o 2 lampadine da 3 W)
9 ÷ 12 V~ con 2,4 A
(intermittente, soltanto con elettroserratura attiva)
Uscite PS e PS2: 8,0 Vpp min.
da 1 a 4 altoparlanti 45Ω in parallelo.
protezione elettronica al cortocircuito
Tono chiamata PS: bitonale
F1: 960 ÷ 1440 Hz
F2: 600 ÷ 900 Hz
Sweep: 9,6 ÷ 14,4 Hz
Tono chiamata PS2: bitonale
F1: 480 ÷ 600 Hz
F2: 300 ÷ 450 Hz
Sweep: 14,6 ÷ 19,4 Hz
Potenza dissipata
dopo 1 ora di lavoro: 4,2W (15 kJ)

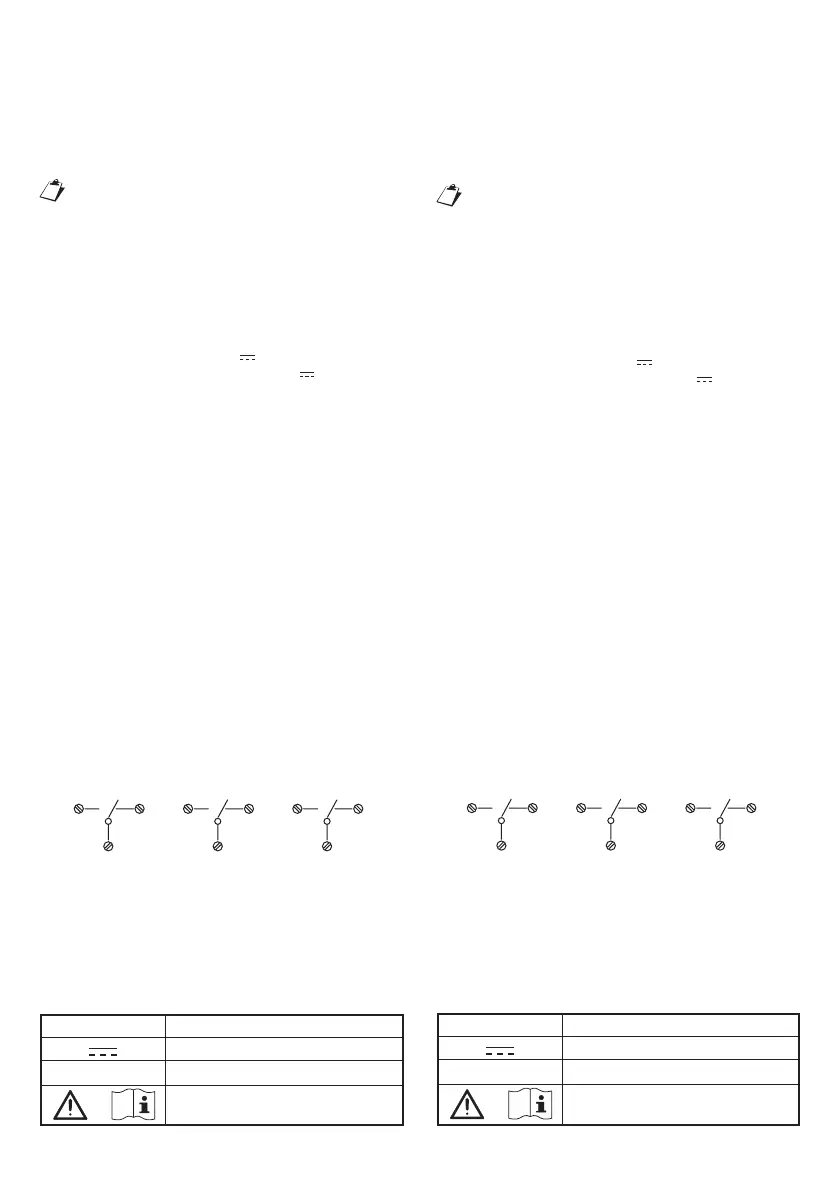

Morsetti 1 2 3 4 5 6: morsetti sotto scambio
relè max. 2A
Morsetti 7 8 9: morsetti sotto scambio relè max. 5A
(per elettroserratura nei collegamenti P.E./P.E.)
La posizione dei contatti indicata corrisponde alla
situazione del relè non alimentato o nella condizione
di eccitazione attraverso il sensore C2-SN2.
DIMENSIONI
Lunghezza: 108 mm (6 moduli DIN da 18 mm)
Larghezza: 90 mm.
Altezza: 61 mm.
LEGENDA SIMBOLI
Simbolo Spiegazione
Tensione di alimentazione continua
~
Tensione di alimentazione alternata
Riferirsi al manuale d’installazione
del dispositivo
1 3
2
4 6
5
7 9
8
ENGLISH
The door phone power unit 786/15 can be used
in automatic switching intercommunicating door
phone systems with one door unit and in switching
systems with two door units.
Power supply in CAT III 4000 V
Wires with cross-section area of 0.5 mm
2
or
larger must comply with IEC 60332-1-2; wires
with crosssection area smaller than 0.5 mm
2
must comply with IEC 60332-2-2.
ELECTRICAL SPECIFICATIONS
Power: 230 V~ 50-60 Hz
Power: 28 VA max.
Protections: PTC on primary transformer and
9 Vac con secondary
Secondary: +6: 6 V ± 0,5 V 0,12 A max.
- J: 3,5÷6,5 V 0,12 A max
~12: 11,5 ÷ 15 V~ with 0,4 A
(max. ten Sinthesi S2 4 button modules Ref.1148/14,
2 K-Steel 4 button modules Ref. 1155/14A
or two 3 W light bulbs)
9 ÷ 12 V~ with 2,4 A
(intermittent with lock active only)
PS output: 8,0 Vpp min.
  from1to445Ωspeakersinparallel
  electronicshortcircuitprotection
Call tone: two-tone
F1: 960 ÷ 1440 Hz
F2: 600 ÷ 900 Hz
Sweep: 9,6 ÷ 14,4 Hz
Call tone 2: two-tone
F1: 480 ÷ 600 Hz
F2: 300 ÷ 450 Hz
Sweep: 14,6 ÷ 19,4 Hz
Dissipated power
after 1 working hour: 4,2W(15kJ)
Terminals 1 2 3 4 5 6: terminalscontrolled
  byrelaymax.2A
Terminals 7 8 9: terminalscontrolledbyrelaymax.5A
(for door unit in door unit/door unit connections)
The position of the contacts corresponds to non-
energised relay state or energised state via sensor
C2-SN2.
DIMENSIONS
Length: 108 mm (6 DIN 18 mm modules)
Width: 90 mm.
Height: 61 mm.
KEY TO SYMBOLS
Symbol Description
Direct input voltage
~
Alternating input voltage
See the installation manual of the
device
1 3
2
4 6
5
7 9
8
