3
DS786-011A
FRANÇAIS
L’alimentateur d’interphone Réf. 786/15 est utilisé
aussi bien dans des installations d’interphones
intercom à commutation automatique avec portier
électrique que dans des installations à commutation
entre deux portiers électriques.
Alimentation en CAT III 4000 V
Les câbles utilisés doivent satisfaire la norme
IEC 60332-1-2 si la section mesure au moins
0,5 mm
2
, ou la norme IEC 60332-2-2 si la
section mesure moins de 0,5 mm
2
.
CARACTÉRISTIQUES ÉLECTRIQUES
Alimentation: 230 V~ 50-60 Hz
Puissance: 28 VA maximum
Protection: PTC sur primaire transformateur
et sur secondaire 9 V~.
Secondaires: +6: 6 V ± 0,5 V 0,12 A max.
- J: 3,5 ÷ 6,5 V 0,12 A max
~12: 11,5 ÷ 15 V~ avec 0,4 A
(maximum 10 modules Sinthesi S2
à 4 touches Réf. 1148/14, 2 modules K-Steel à 4
touches Réf. 1155/14A ou 2 ampoules de 3 W)
9 ÷ 12 V~ avec 2,4 A
(intermittent, avec serrure électrique activée seulement)
Sortie PS: 8,0 Vpp minimum
  1à4haut-parleurs45Ωenparallèle
protection électronique en cas de court-circuit
Totalité d’appel: bitonale
F1: 960 ÷ 1440 Hz
F2: 600 ÷ 900 Hz
Sweep: 9,6 ÷ 14,4 Hz
Totalité d’appel 2: bitonale
F1: 480 ÷ 600 Hz
F2: 300 ÷ 450 Hz
Sweep: 14,6 ÷ 19,4 Hz
Puissance dissipée après
1 heure de fonctionnement: 4,2W (15 kJ)

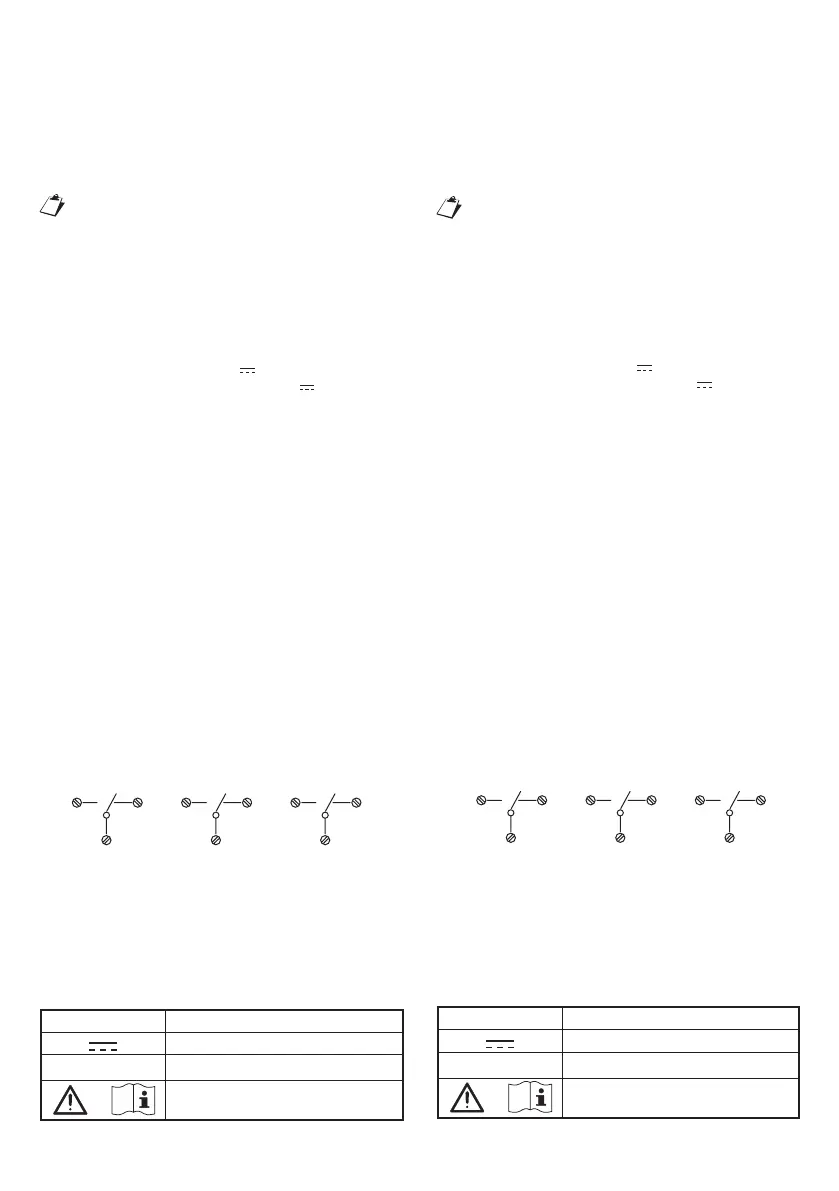

Bornes 1 2 3 4 5 6: bornes sous échange relais maxi 2A
Bornes 7 8 9: bornes sous échange relais maxi 5A
(pour serrure électrique dans les connexions P.E./P.E.)
La position des contacts indiquée correspond à
la situation du relais non alimenté ou en condition
d’excitation à travers le capteur C2-SN2.
DIMENSIONS
Longueur: 108 mm (6 modules DIN de 18 mm)
Largeur: 90 mm.
Hauteur: 61 mm.
LÉGENDES SYMBOLES
Symbole Explication
Tension d’alimentation continue
~
Tension d’alimentation alternée
Se reporter au manuel d’installation
du dispositif
ESPAÑOL
El alimentador interfónico Ref. 786/15 se utiliza,
tanto en sistemas interfónicos intercomunicantes
de conmutación automática con portero eléctrico,
como en sistemas de conmutación entre dos
porteros eléctricos.
Alimentador en CAT III 4000 V
Los cables utilizados deben responder a la
norma IEC 60332-1-2 si tienen una sección de
0,5 mm
2
o superior, o a la norma IEC 60332-2-
2 si la sección es inferior a 0,5 mm
2
.
CARATTERISTICHE ELETTRICHE
Alimentación: 230 V~ 50-60 Hz
Potencia: 28 VA máx.
Protección: PTC en primario transformador
 yensecundario9V~
Secundarios: +6: 6 V ± 0,5 V 0,12 A max.
- J: 3,5 ÷ 6,5 V 0,12 A max
~12: 11,5 ÷ 15 V~ con 0,4 A
(máx. 10 módulos Sinthesi S2 con 4 teclas Ref. 1148/14,
2 módulos K-Steel con 4 teclas Ref. 1155/14A
o 2 luces de 3 W)
9 ÷ 12 V~ con 2,4 A
(intermitente, sólo con cerradura eléctrica activa)
Salida PS: 8,0 Vpp min.
  de1a4altavoces45Ωenparalelo
  protecciónelectrónicacontracortocircuito
Tono de llamada: tonodoble
F1: 960 ÷ 1440 Hz
F2: 600 ÷ 900 Hz
Sweep: 9,6 ÷ 14,4 Hz
Tono de llamada 2: tonodoble
F1: 480 ÷ 600 Hz
F2: 300 ÷ 450 Hz
Sweep: 14,6 ÷ 19,4 Hz
Potencia disipada después de
1 hora de trabajo: 4,2W(15kJ)
Bornes 1 2 3 4 5 6: bornesconintercambiorelémáx.2A
Bornes 7 8 9: bornesconintercambiorelémáx.5A
(para cerradura eléctrica en las conexiones Microaltavoz/Microaltavoz)
La posición indicada de los contactos corresponde
a la situación del relé no alimentado o en estado de
excitación a través del sensor C2-SN2.
DIMENSIONES
Longitud: 108 mm (6 módulos DIN de 18 mm)
Anchura: 90 mm.
Altura: 61 mm.
LEYENDA DE LOS SÍMBOLOS
Símbolo Explicación
Tensión de alimentación continua
~
Tensión de alimentación alterno
Consulte el manual de instalación
del dispositivo
1 3
2
4 6
5
7 9
8
1 3
2
4 6
5
7 9
8
