USB 7015
Console mixer

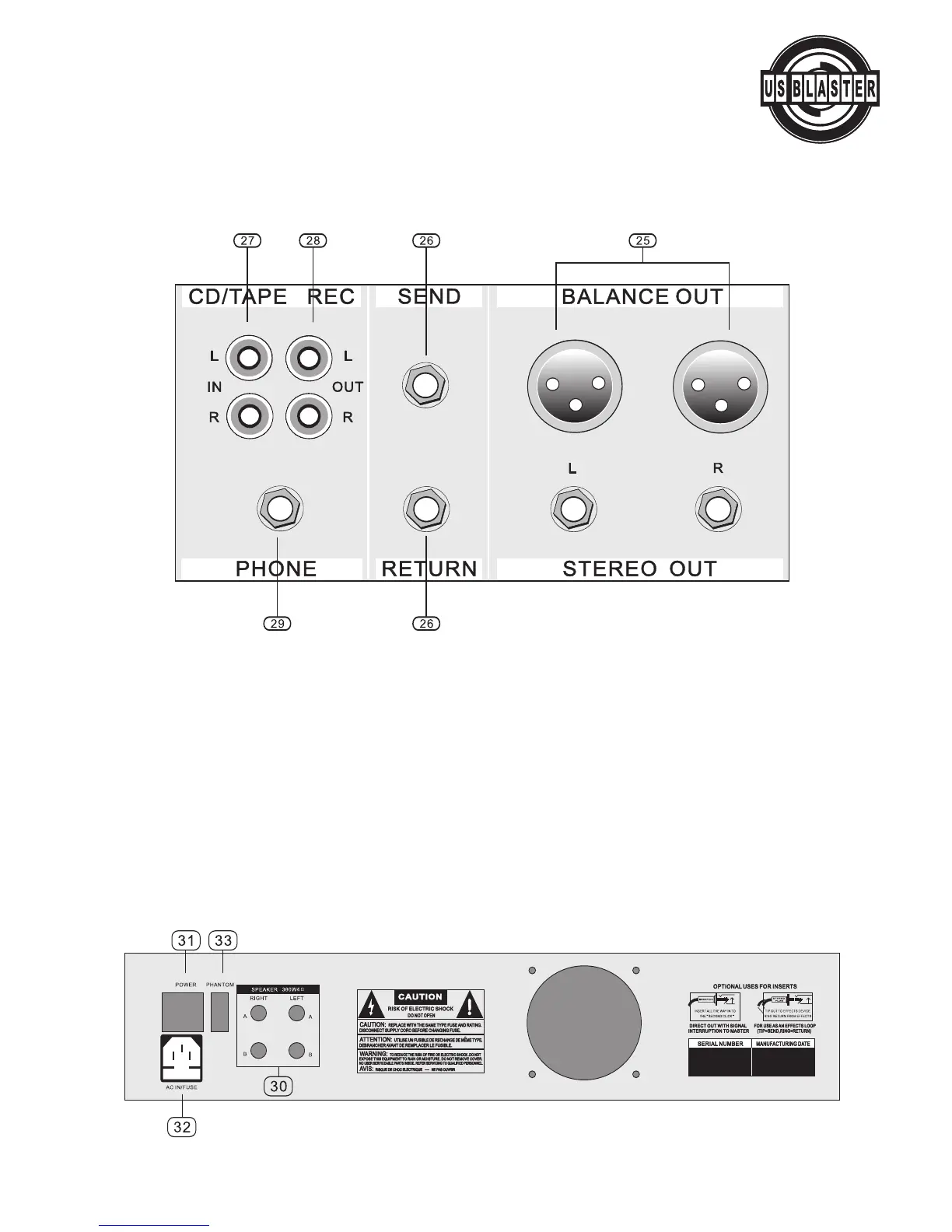

POWER SECTION
30. CONNECTOR VOOR LUIDSPREKER
31. HOOFDSCHAKELAAR
Door het indrukken v
an de toets wordt het appar
aat ingeschakeld. Het controlelampje LED (zie 33) licht
op, indien het apparaat actief is.
32. STROOMCONNECTOR
Hier wordt de netkabel aangesloten.
33. OMSCHAKELAAR VOOR VOEDING - PHANTOM POWER
Met behulp van deze omschakelaar wordt de voeding in het systeem 48 V DC (Phantom Power) inge-
schakeld en wel naar alle ingangsconnectoren van microfoons waardoor een externe voeding van con-
densator microfoons mogelijk wordt gemaakt.
