UTEK FLAT 150 - Page 4

INSTALLAZIONE DELL’UNITA’
INSTALLATION OF THE UNIT

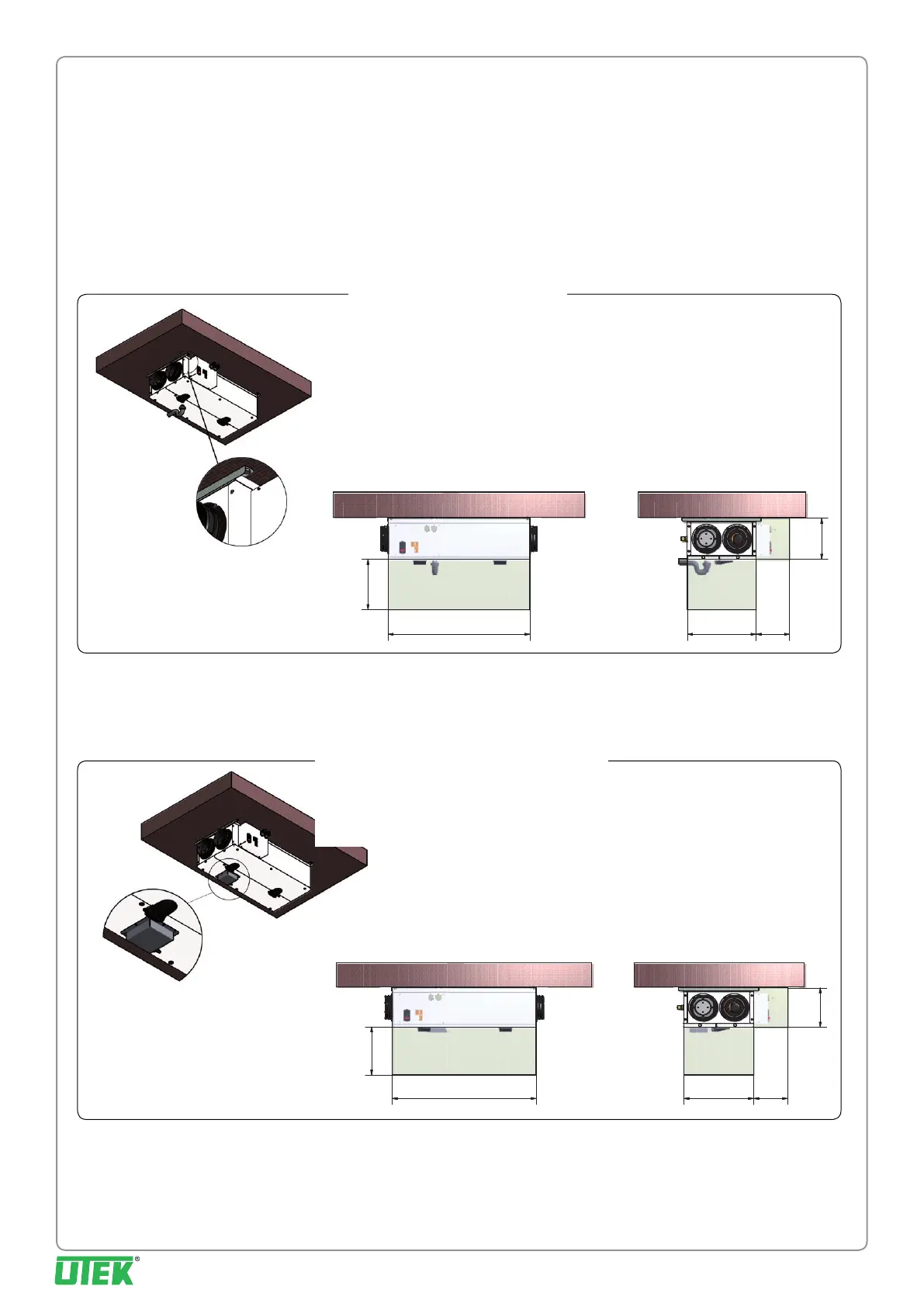

INSTALLAZIONE ORIZZONTALE A SOFFITTO
L’unità è provvista di staffe di sollevamento nei quattro angoli
superiori, dove è possibile agganciarsi con barre lettate o catene
per agevolare il ssaggio al softto ed il suo livellamento.
Assicurata l’unità nella giusta posizione effettuare il collegamento
con la canalizzazione, l’allacciamento alla rete elettrica
ed il ssaggio del tubo scarico condensa sul lato inferiore.
HORIZONTAL CEILING INSTALLATION
The unit is equipped with lifting rods in the four bottom unit angles,
where hooking is possible through threaded bars or chains in order
to facilitate ceiling fastening and levelling.
After fastening the unit in the right position, carry out the connection
to the ducting, the connection to the supply mains and the conden-
sate discharge pipe fastening on the air exhaust side.
200
410
245
300
847
200
410
245
300
847
CON SIFONE STANDARD
WITH STANDARD SYPHON
(SIPH)
CON SIFONE RIBASSATO A VASCHETTA
WITH FLAT TRAY SYPHON
(SIPH-R)
SPAZI MINIMI NECESSARI PER LE OPERAZIONI DI MANUTENZIONE (mm)
MINIMUM SPACE REQUIRED FOR THE MAINTENANCE (mm)
SPAZI MINIMI NECESSARI PER LE OPERAZIONI DI MANUTENZIONE (mm)
MINIMUM SPACE REQUIRED FOR THE MAINTENANCE (mm)
