INSTALLAZIONE DELL’UNITA’
INSTALLATION OF THE UNIT

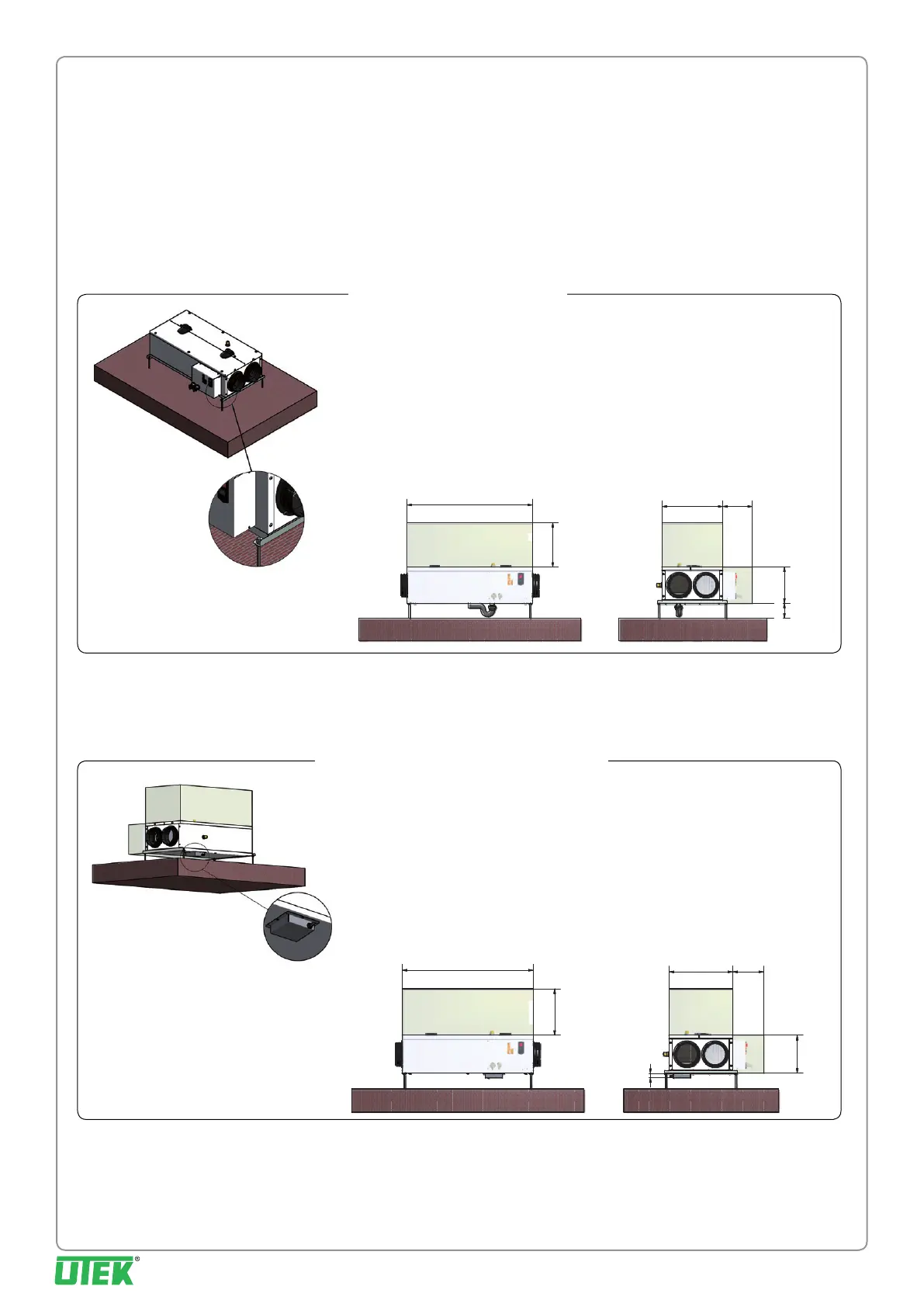

INSTALLAZIONE ORIZZONTALE A PAVIMENTO
L’unità è provvista di staffe nei quattro angoli inferiori alle quali è
possibile agganciarsi con barre lettate per agevolare il
ssaggio al pavimento ed il suo livellamento.
Assicurata l’unità nella giusta posizione effettuare il collegamento
con la canalizzazione, l’allacciamento alla rete elettrica
e il ssaggio del tubo scarico condensa sul lato inferiore.
HORIZONTAL FLOOR INSTALLATION
The unit is equipped with lifting rods in the four bottom unit angles,
where hooking is possible through threaded bars or chains in order
to facilitate oor fastening and levelling.
After fastening the unit in the right position, carry out the connection
to the ducting, the connection to the supply mains
and the condensate discharge pipe fastening on the air exhaust
side.
847
410
200
300
245
100
847
410
200
300
245
30
CON SIFONE STANDARD
WITH STANDARD SYPHON
(SIPH)
CON SIFONE RIBASSATO A VASCHETTA
WITH FLAT TRAY SYPHON
(SIPH-R)
SPAZI MINIMI NECESSARI PER LE OPERAZIONI DI MANUTENZIONE (mm)
MINIMUM SPACE REQUIRED FOR THE MAINTENANCE (mm)
SPAZI MINIMI NECESSARI PER LE OPERAZIONI DI MANUTENZIONE (mm)
MINIMUM SPACE REQUIRED FOR THE MAINTENANCE (mm)
