INSTALLAZIONE DELL’UNITA’
INSTALLATION OF THE UNIT

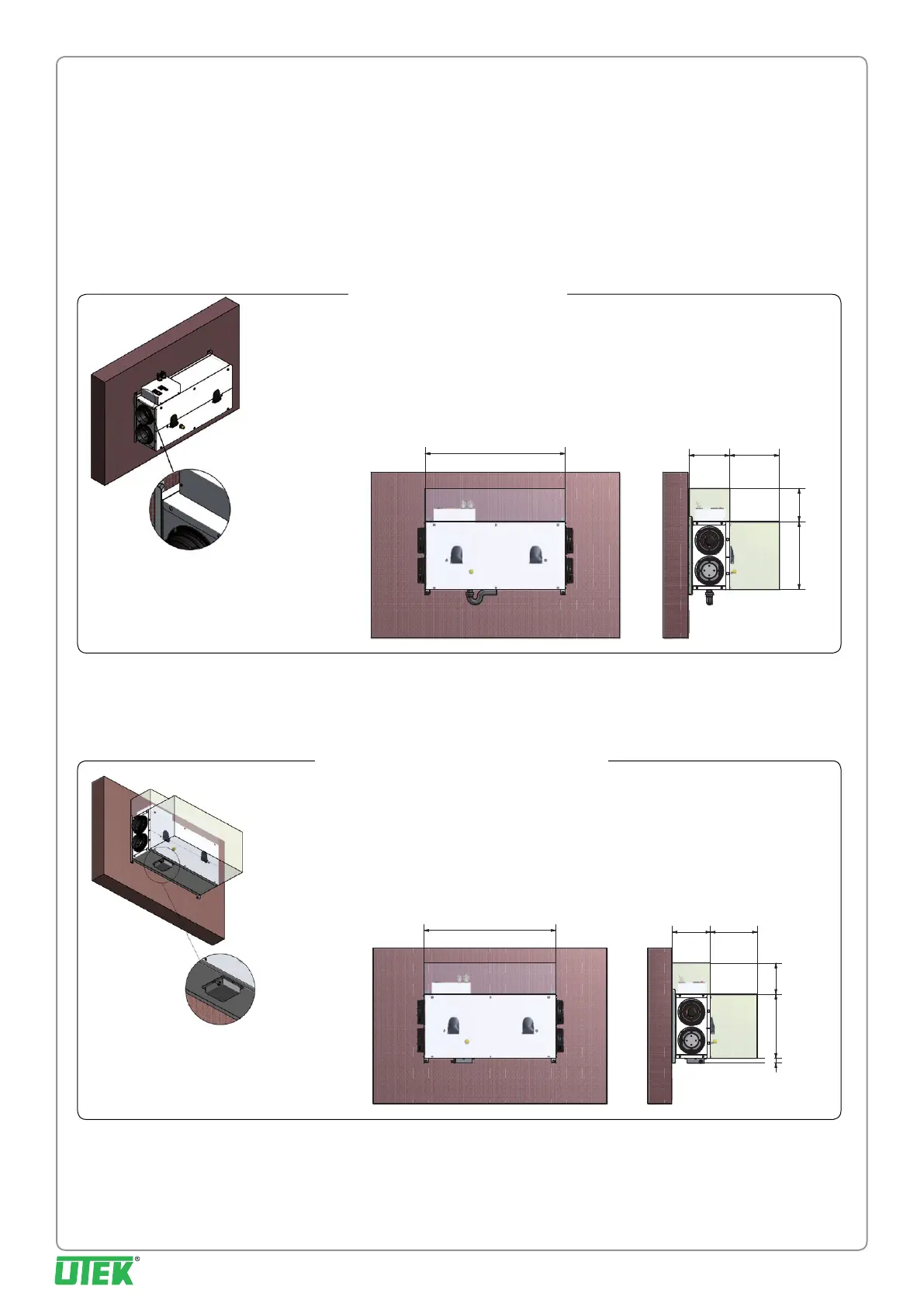

INSTALLAZIONE VERTICALE A PARETE
L’unità è dotata di apposita staffe nei quattro angoli ai quali è
possibile agganciarsi con barre lettate per agevolare il
ssaggio alla parete ed il suo livellamento.
Assicurata l’unità nella giusta posizione effettuare il collegamento
con la canalizzazione, l’allacciamento alla rete elettrica
e il ssaggio del tubo scarico condensa sul lato inferiore.
VERTICAL WALL MOUNTED
The unit is equipped with lifting brackets in the four angles to be
tted to the wall.
After fastening the unit in the right position, carry out the connection
to the ducting, the connection to the supply mains
and the condensate discharge pipe fastening on the bottom side.
847
245 300
200410
847
300245
200410
30
CON SIFONE STANDARD
WITH STANDARD SYPHON
(SIPH)
CON SIFONE RIBASSATO A VASCHETTA
WITH FLAT TRAY SYPHON
(SIPH-R)
SPAZI MINIMI NECESSARI PER LE OPERAZIONI DI MANUTENZIONE (mm)
MINIMUM SPACE REQUIRED FOR THE MAINTENANCE (mm)
SPAZI MINIMI NECESSARI PER LE OPERAZIONI DI MANUTENZIONE (mm)
MINIMUM SPACE REQUIRED FOR THE MAINTENANCE (mm)
