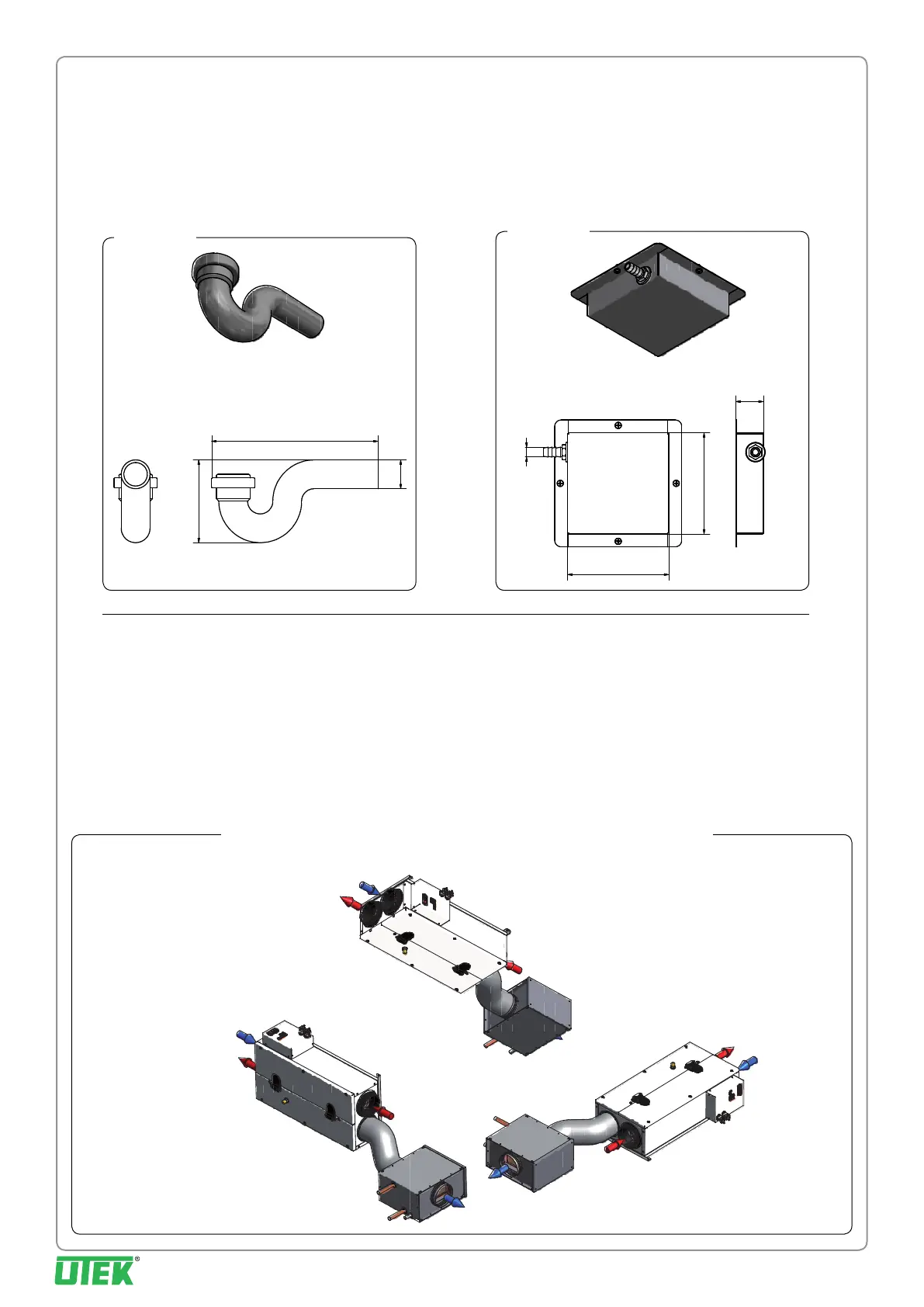

INSTALLAZIONE SCARICO CONDENSA
CONDENSATE DRAINAGE INSTALLATION
The unit is equipped with condensate drainage to evacuate the water during
normal operation.
Should always be provided with a drain pipe siphon and minimum slope of
3% in order to avoid stationing of condensate.
The siphon is essential for the proper functioning of the machine in order to
avoid sucking air and allow the natural ow of condensate.
L'unità è provvista di scarico per il drenaggio dell'acqua che si forma
durante il normale funzionamento.
Dovrà essere sempre prevista una tubazione di scarico con sifone e
pendenza minima del 3% al ne di evitare stazionamenti dell'acqua di
condensa.
La presenza del sifone è fondamentale per il buon funzionamento della
macchina al ne di evitare risucchi d'aria e permettere il naturale deusso
dell'acqua di condensa.
INSTALLAZIONE DI BATTERIA AD ACQUA (BA-AFC-HB+) E RISCALDATORE ELETTRICO (RCF)
INSTALLATION OF WATER COIL (BA-AFC-HB+) AND ELECTRIC HEATERS (RCF)
It's possible to install the optional PRE or POST heating devices such as
water coils or electric heaters.
These accessories are equipped with male/female spigots for the
ducting connection and can be installed on delivery and/or suction
mouths of the units (direct installation) or in the circuit of ducts (remote
installation).
E' possibile installare come opzione dei dispositivi di PRE o POST riscalda-
mento, quali batterie ad acqua o riscaldatore elettrico (nell'unica posizione
consentita mostrata in gura)
Questi accessori sono dotati di nippli maschio/femmina per il collegamento
a canale spiroidale e possono essere installati sulle bocche prementi e/o
aspiranti delle unità (installazione diretta), oppure all’interno del circuito delle
canalizzazioni (installazione remota).
BATTERIA AD ACQUA DI RAFFREDDAMENTO/RISCALDAMENTO
COOLING/HEATING WATER COIL
Orizzontale a softto
Horizontal ceiling mounted
Orizzontale a pavimento
Horizontal oor mounted
Verticale a parete
Vertical wall mounted
SIPH
SIPH-R
