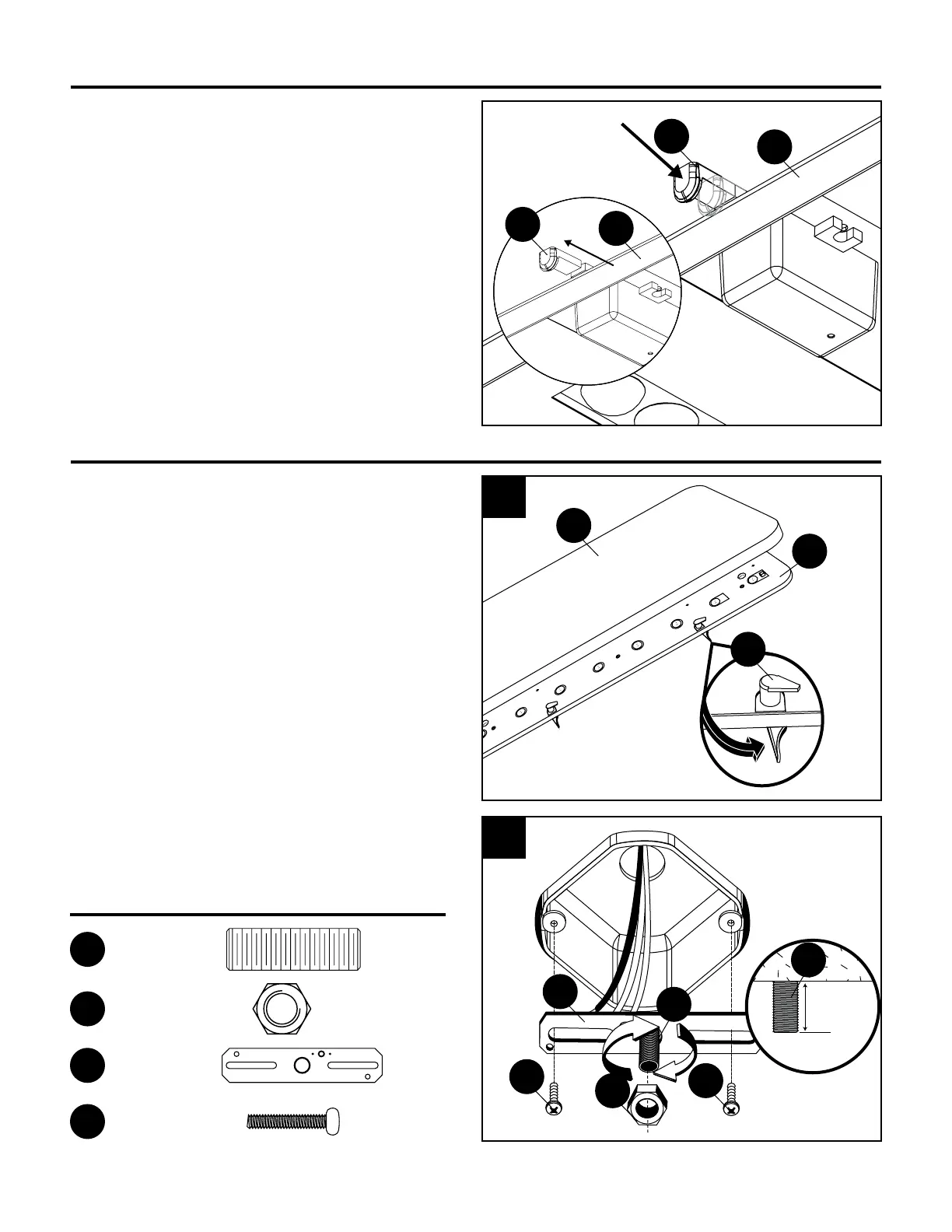

Bouton de réglage de la lumière à 5 positions
INSTRUCTIONS POUR L’ASSEMBLAGE
Quincaillerie utilisée
Le bouton de réglage de la lumière à 5 positions (E) est situé sur le
bord supérieur du luminaire et permet d’ajuster la température de
couleur de la lumière entre 5 valeurs : 2 700 K, 3 000 K, 4 000 K, 5 000
K, 6 500 K.
Appuyez sur le bouton jusqu’à ce que la température de couleur
souhaitée soit atteinte.
REMARQUE : Le réglage par défaut est 4 000 K.
Bouton amovible facultatif :
Pour dissimuler bouton de réglage de la lumière à 5 positions (E),
retirez-le de la fente reliée au support du luminaire (B). REMARQUE :
Mettez de côté la languette et réinstallez-la pour modier le réglage de
la température de couleur si vous le souhaitez.
1. Tournez toutes les languettes de verrouillage (A) dans le sens des
aiguilles d’une montre an de déverrouiller le diffuseur (D) du support
du luminaire (B). Retirez le diffuseur (D). Ne retirez PAS le réecteur en
papier blanc xé au support du luminaire.
2. Fixez la tige letée (AA) au trou leté du support de xation
(CC). Fixez-la en place à l’aide d’un écrou hexagonal (BB). Le tube
leté devrait dépasser d’environ 1,27 cm sous la ligne du plafond.
Fixez solidement le support de xation à l’aide des vis du coffret de
branchement (DD).
E
D
A
B
E
B
B
1
2
AA
tige letée Qté : 1
BB
écrou hexagonal Qté : 1
DD
vis pour boîte de sortie Qté : 2
CC
support de xation Qté : 1
GND
1/2 in.
1,27 cm
DD
DD
DD
BB
AA
AA
