L1 Centralita de la antena
L2 Blindaje de la antena
L3
START1, entrada de activación 1 para la
conexión de dispositivos tradicionales con
contacto N.A.
L4
S
TART2, entrada de activación 2 para la
conexión de dispositivos tradicionales con
contacto N.A.
L5 Comando de STOP (Paro) Contacto N.C.
L6 Común (-)
L7 Fotocelda. Contacto N.C.
L8 Costilla de seguridad. Contacto N.C. o resistivo
L9 (SL-IN)
L10 (SL-OUT)
Bornes para la conexión de dos centralitas
sincronizadas
L11 Común (-)
H1 Bloqueo. Contacto N.C.
H2 Común (-)
H3 - H4 Codificador
H5 Alimentación del codificador (+5 V)
H6 Común (-)
H7 - H8 Salida del motor
Z1 - Z2
Salida de alimentación de 24 VCC para
fotoceldas y otros accesorios
Z2 - Z3
Alimentación para el TX (transmisor) de las
fotoceldas para comprobación funcional
Z1 - Z4 Salida de alimentación para la electroventosa
Z5 - Z6 Intermitente 24V
B1 - B2
Contacto N.A. (máx. 230V-5ª) para luz de
cortesía o intermitente suplementario
Interfaz
OVERLOAD
Señala una sobrecarga en la alimentación de los
accesorios
BAT+
Polo + del paquete batería opcional
(cod. 161212)
BAT-
Polo - del paquete batería opcional
(cod. 161212)
L Fase de alimentación de 230 VCA / 120 VCA
N Neutro de alimentación de 230 VCA / 120 VCA
MAINS Señala que la centralita está alimentada

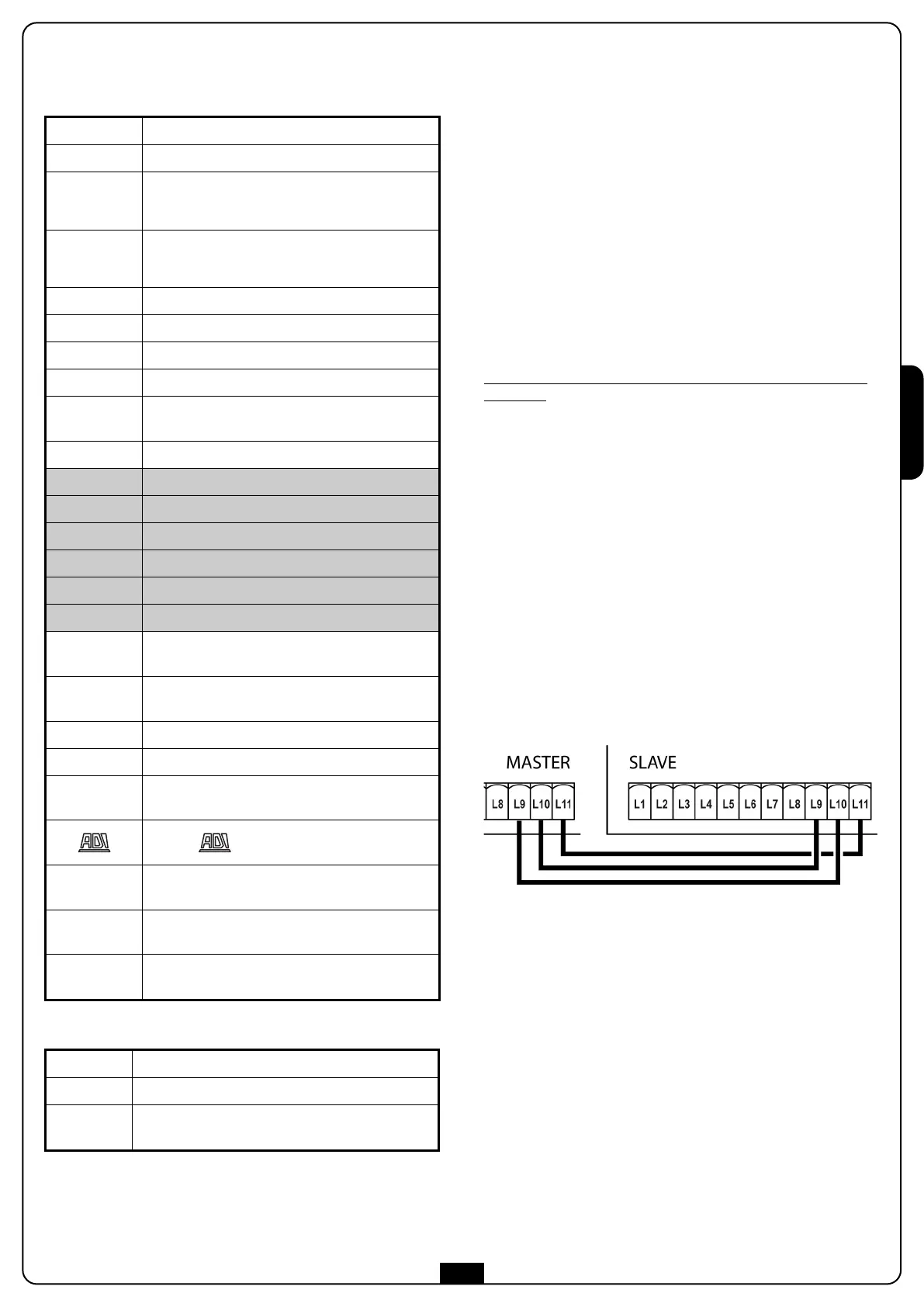

TABLA DE CONEXIONES
ELÉCTRICAS
CONEXIÓN DEL SISTEMA
ECO-LOGIC
Si el automatismo es alimentado mediante el sistema ECO-LOGIC
proceder como sigue:
1. desconectar el faston de los bornes POW+ y POW-
2. conectar POW+ al borne 3 del conector negro del grupo
acumulador
3. conectar POW- al borne de tierra del conector negro del grupo
a
cumulador
NOTA: se aconseja cargar previamente las baterías antes de
la instalación
ATENCIÓN: activar la función Energy Saving (Ahorro de
energía)
L
éase atentamente el manual de instrucciones que acompaña al
dispositivo.
FUNCIONAMIENTO
SINCRONIZADO DE DOS BARRERAS
Para controlar en modo sincronizado dos barreras proceda como
se indica a continuación:
1. Designe una de las dos centralitas como MASTER (maestra),
la otra como SLAVE (esclava).
2. Conectar el borne L9 (SL-IN) de la central MASTER con
L10 (SL-OUT) de las centrales SLAVE
3. Conectar el borne L10 (SL-OUT) de la central MASTER con
L9 (SL-EN) de las centrales SLAVE
4. Conectar el común L11 de la central MASTER con el común
L11 de las centrales SLAVE
5. Conecte todos los dispositivos de activación, detención y
fotoceldas únicamente a la centralita MASTER.
6. Inserte el receptor en la unión MR1 únicamente en la
centralita MASTER.
7. Conecte las eventuales costillas de seguridad separadamente,
cada una a la propia centralita.
8. Ejecute el autoaprendizaje del fin de recorrido en ambas
centralitas de comando.
9. En la centralita SLAVE programe las siguientes funciones en el
menú de programación:
- programe el funcionamiento de la entrada de START
(menú Strt) como SLA.
- Inhabilite la entrada de la fotocelda (inhabilitada por defecto).
- Inhabilite la entrada de STOP (inhabilitada por defecto).
NOTA: Las conexiones evidenciadas ya están cableadas en
fábrica
ATENCIÓN: Sujete una banda en proximidad de la
bornera alrededor de los dos cables de alimentación que
llegan a los bornes L y N de modo que se reduzca la
posibilidad de desconexión accidental.
