PORTUGUÊS
119

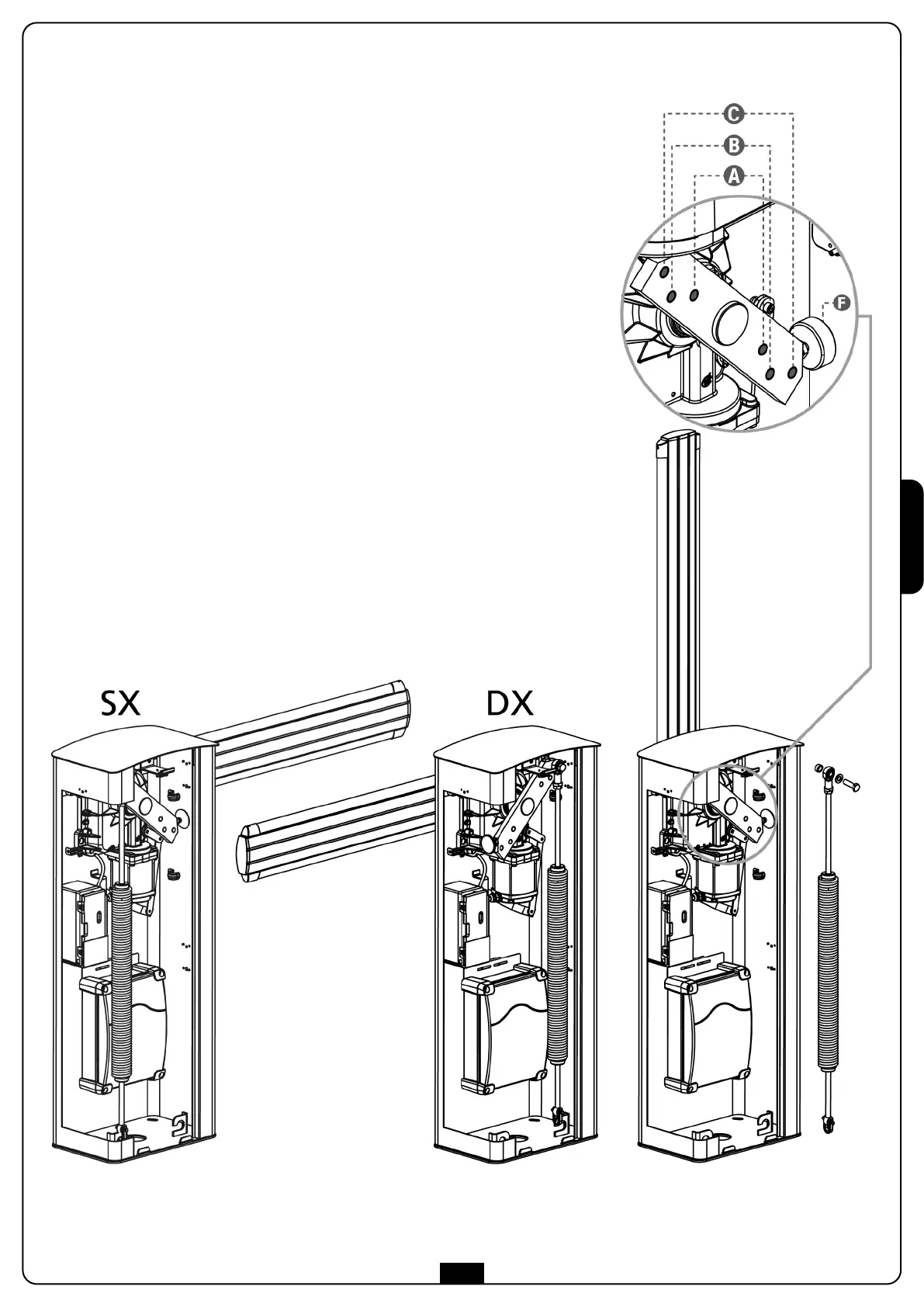

MONTAGEM DA MOLA
Conforme a instalação à ESQUERDA ou à DIREITA da barreira, a mola
deve ser montada em posições diferentes como indicado na figura.
Para montar a mola, proceder da seguinte forma:
1. Desbloquear a automatização (consultar o parágrafo DESBLOQUEIO
DE EMERGÊNCIA).
2. Colocar a haste na posição vertical.
3
. Montar a mola como indicado na figura, escolhendo o orifício de
engate com base nas seguintes indicações:
A Para as hastes com um comprimento inferior a 3 m.
B Para as hastes com um comprimento entre 3 e 4 metros sem
a
cessórios.
C - Para as hastes com um comprimento superior a 4 metros com
suporte móvel (cód. 163604).
- Para barras com comprimento entre 4 e 6 metros (mola código
1
63606)
4. Regular os 2 fim de curso F
