PORTUGUÊS
128
FUNCIONAMENTO DO DETECTOR
DE OBSTÁCULOS
O quadro eléctrico CITY10+ é dotado de um sofisticado sistema
que permite detectar se o movimento da barreira é impedido por
um obstáculo. Este sistema baseia-se no reconhecimento da
condição de stall (mediante o codificador) e na medição de
corrente absorvida.
A medição da corrente está desactivada por defeito.
É possível activá-la através do menu SenS previsto para esse
efeito e ajustar o limiar de intervenção do detector de obstáculos.
A detecção é efectuada durante a fase de velocidade normal ou
de abrandamento.
D
urante a abertura, um obstáculo provoca a paragem da barra.
Durante a fechadura, um obstáculo provoca a reabertura
completa para liberar o obstáculo.
Em ambos os casos a segunda vez que o ciclo é interrompido por
u
m obstáculo, ocorre a desabilitação da fechadura automática.
Se o obstáculo for detectado em proximidade da paragem, será
interpretado como paragem mecânica.
CONFIGURAÇÃO DO QUADRO
ELÉCTRICO
O menu de programação -PrG consiste numa lista de itens
configuráveis; a sigla que é visualizada no ecrã indica o item
actualmente seleccionado. Premindo a tecla DOWN, passa-se
para o item seguinte; premindo a tecla UP volta-se ao item
anterior. Premindo a tecla MENU, é visualizado o valor actual do
item seleccionado e pode-se eventualmente alterá-lo.
O último item do menu (FinE) permite memorizar as alterações
efectuadas e voltar ao funcionamento normal do quadro
eléctrico. Para não perder as suas configurações, deve sair do
modo de programação através deste item do menu.
ATENÇÃO: se não se efectuar mais nenhuma operação
no espaço de um minuto, o quadro eléctrico sai do modo
de programação sem guardar as configurações e serão
perdidas as alterações efectuadas.
Premindo a tecla DOWN, os itens do menu de configuração
desfilarão rapidamente até o item FinE ser visualizado.
E vice-versa, premindo a tecla UP os itens desfilarão rapidamente
para trás até ser visualizado o item t.AP.
Deste modo, pode facilmente alcançar quer o início quer o fim da
lista.
Existem três tipos de tipologia de itens de menu:
Menu de função
Menu de tempo
Menu de valor
Configuração do menu de função
Os menus de função permitem seleccionar uma função de entre
um grupo de opções disponíveis. Quando entra num menu de
função, a opção actual activa será visualizada; pode navegar por
todas as opções disponíveis através das teclas DOWN e UP.
Premindo a tecla MENU, activará a opção exibida e voltará ao
menu de configuração.
C
onfiguração do menu de tempo
O menu de tempo permite configurar a duração de uma função.
Quando se entra num menu de tempo, o valor da configuração
actual será visualizado; o modo de visualização depende do valor
em si.

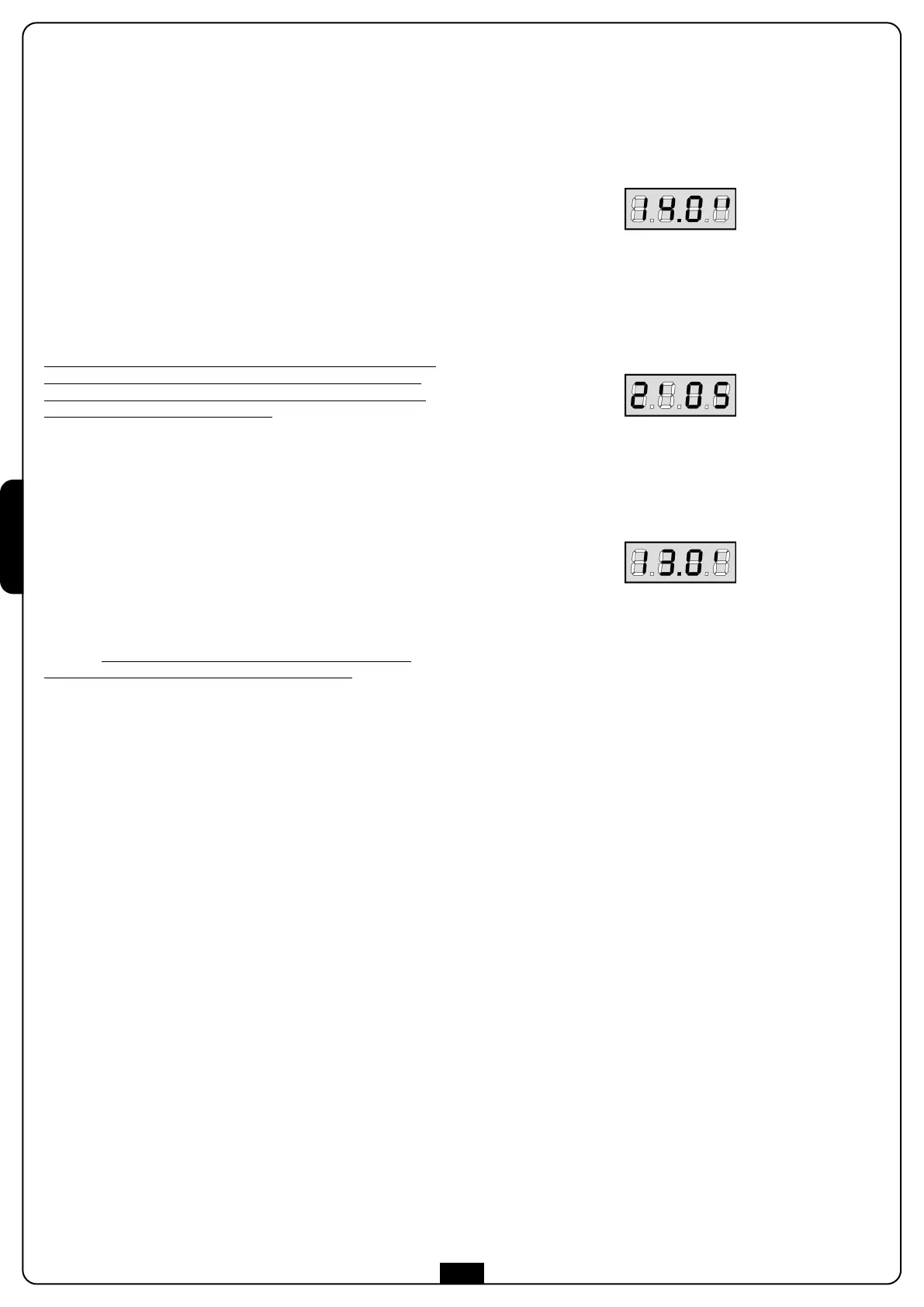

Os tempos inferiores a um minuto serão exibidos da seguinte
forma:
Sempre que premir as teclas UP/DOWN aumenta ou diminui o
tempo configurado de forma variável: um décimo de segundo
para tempos até 15 segundos, meio segundo para tempos até 30
segundos e 1 segundo para tempos até 1 minuto.
Os tempos compreendidos entre 1 e 5 minutos são exibidos da
seguinte forma:
Sempre que premir as teclas UP/DOWN aumenta ou diminui o
tempo configurado de forma variável: 5 segundos para tempos
até 2 minutos e 10 segundos para tempos até 5 minutos.
Os tempos compreendidos entre 5 e 15 minutos são exibidos
da seguinte forma:
Sempre que premir as teclas UP/DOWN aumenta ou diminui o
tempo configurado de 1 minuto.
Premindo a tecla UP, poderá rapidamente aumentar o valor do
tempo, até atingir o valor máximo permitido para este item. E
vice-versa, premindo a tecla DOWN poderá rapidamente diminuir
o valor do tempo para atingir 0.0".
Em algumas circunstâncias, configurar o valor para 0, significa
que a função relevante está desactivada, neste caso, será exibido
no” em vez de 0.0".
Premindo a tecla MENU confirmará o valor exibido e voltará ao
menu de configuração.
Configuração do menu de valor
Os menus de valor são similares aos menus de tempo, contudo,
o valor de configuração pode ser um número qualquer.
Premindo as teclas UP ou DOWN, o valor aumenta ou diminui
lentamente
