ITALIANO
13
L1 Centrale antenna
L2 Schermatura antenna
L3
START1 - Ingresso di attivazione 1 per il
collegamento di dispositivi tradizionali con
contatto N.A.
L4
S
TART2 - Ingresso di attivazione 2 per il
collegamento di dispositivi tradizionali con
contatto N.A.
L5 Comando di STOP. Contatto N.C.
L6 Comune (-)
L7 Fotocellula. Contatto N.C.
L8 Costa di sicurezza. Contatto N.C. o resistivo
L9 (SL-IN)
L10 (SL-OUT)
Morsetti per il collegamento di due centrali
sincronizzate
L11 Comune (-)
H1 Blocco. Contatto N.C.
H2 Comune (-)
H3 - H4 Encoder
H5 Alimentazione encoder (+5V)
H6 Comune (-)
H7 - H8 Uscita motore
Z1 - Z2
Uscita alimentazione 24VDC per fotocellule e
altri accessori
Z2 - Z3 Alimentazione TX fotocellule per Test funzionale
Z1 - Z4 Uscita alimentazione elettromagnete di tenuta
Z5 - Z6 Lampeggiante 24V
B1 - B2
Contatto N.A. (max. 230V-5A) per luce di
cortesia o lampeggiante supplementare
Interfaccia
OVERLOAD
Segnala un sovraccarico sull’alimentazione
degli accessori
BAT+ Polo + del pacco batteria opzionale (cod. 161212)
BAT- Polo - del pacco batteria opzionale (cod. 161212)
L Fase alimentazione 230VAC / 120VAC
N Neutro alimentazione 230VAC / 120VAC
MAINS Segnala che la centrale è alimentata
TABELLA COLLEGAMENTI
ELETTRICI
COLLEGAMENTO DEL SISTEMA
ECO-LOGIC
Se l’automazione viene alimentata tramite il sistema ECO-LOGIC
procedere come segue:
1. scollegare il faston dai morsetti POW+ e POW-
2. collegare POW+ al morsetto 3 del connettore nero del
gruppo accumulatore
3. collegare POW- al morsetto di terra del connettore
n
ero del gruppo accumulatore
NOTA: si consiglia di precaricare le batterie prima
dell’installazione
ATTENZIONE: attivare la funzione Energy Saving
Leggere attentamente il manuale di istruzioni allegato al
d
ispositivo
.

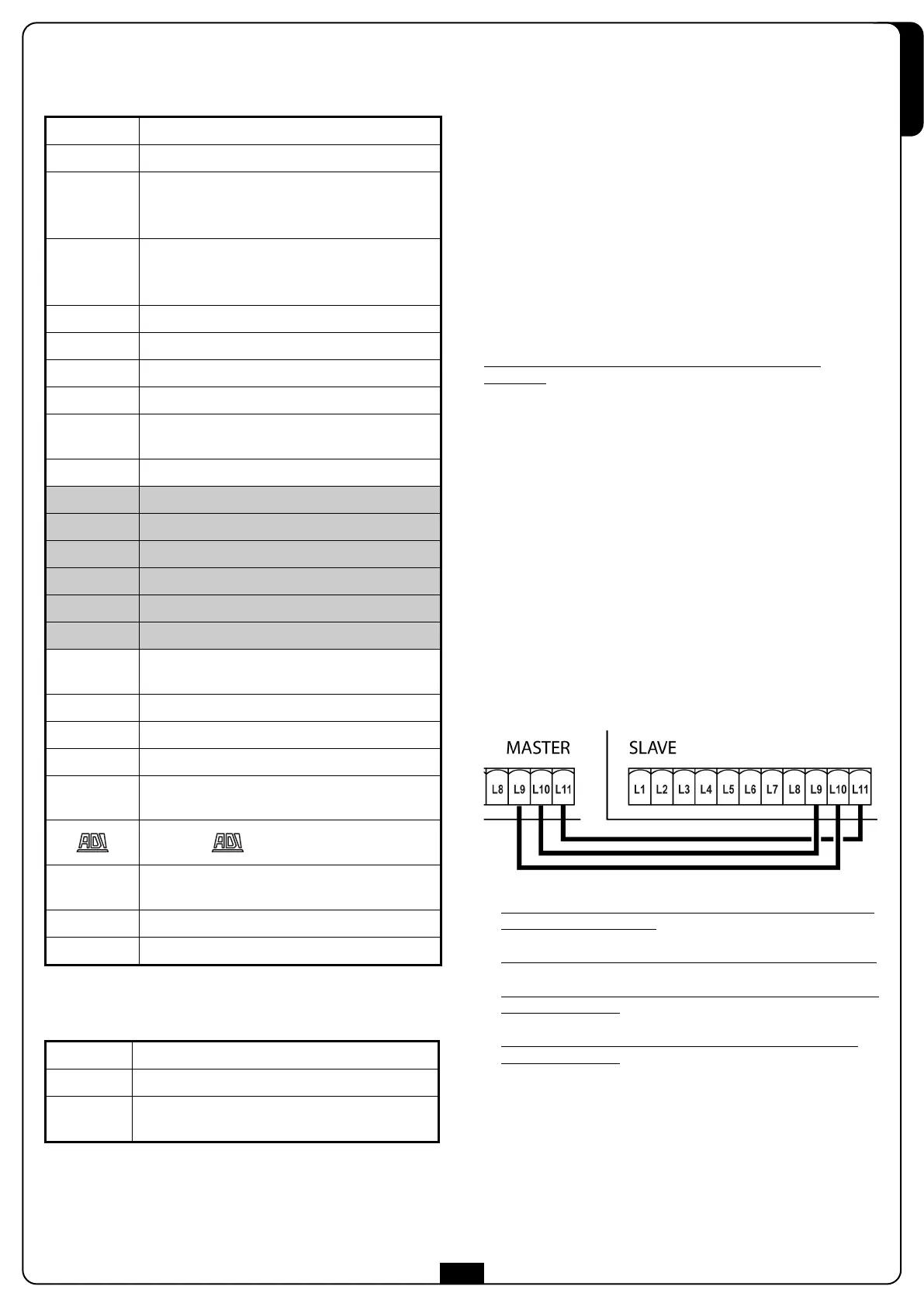

FUNZIONAMENTO
SINCRONIZZATO DI 2 BARRIERE
Per controllare in modo sincronizzato due barriere procedere
come segue:
1. Identificare una delle due centrali come MASTER e
l’altra come SLAVE
2. Collegare il morsetto L9 (SL-IN) della centrale MASTER con
L10 (SL-OUT) della centrale SLAVE
3. Collegare il morsetto L10 (SL-OUT) della centrale MASTER con
L9 (SL-IN) della centrale SLAVE,
4. Collegare il comune L11 della centrale MASTER con il comune
L11 della centrale SLAVE
5. Collegare tutti i dispositivi di attivazione, arresto, e fotocellule
solo alla centrale MASTER
6. Inserire il ricevitore ad innesto MR1 solo sulla centrale MASTER
7. Collegare eventuali coste di sicurezza separatamente, ciascuna
alla propria centrale
8. Eseguire l’autoapprendimento dei finecorsa su entrambe le
centrali di comando
9. Sulla centrale SLAVE impostare le seguenti funzioni nel menù
di programmazione:
- impostare il funzionamento dell’ingresso di START
(menù Strt) come SLA
- disabilitare l’ingresso fotocellula (disabilitato per default)
- disabilitare l’ingresso STOP (disabilitato per default)
NOTA: i collegamenti evidenziati sono già cablati in
fabbrica
ATTENZIONE: Stringere una fascetta in prossimità
della morsettiera intorno ai due cavi di alimentazione che
arrivano sui morsetti L e N in modo da ridurre la possibilità
di distacco accidentale.
