ESPAÑOL
91
I
NSTALACIÓN DEL MUELLE

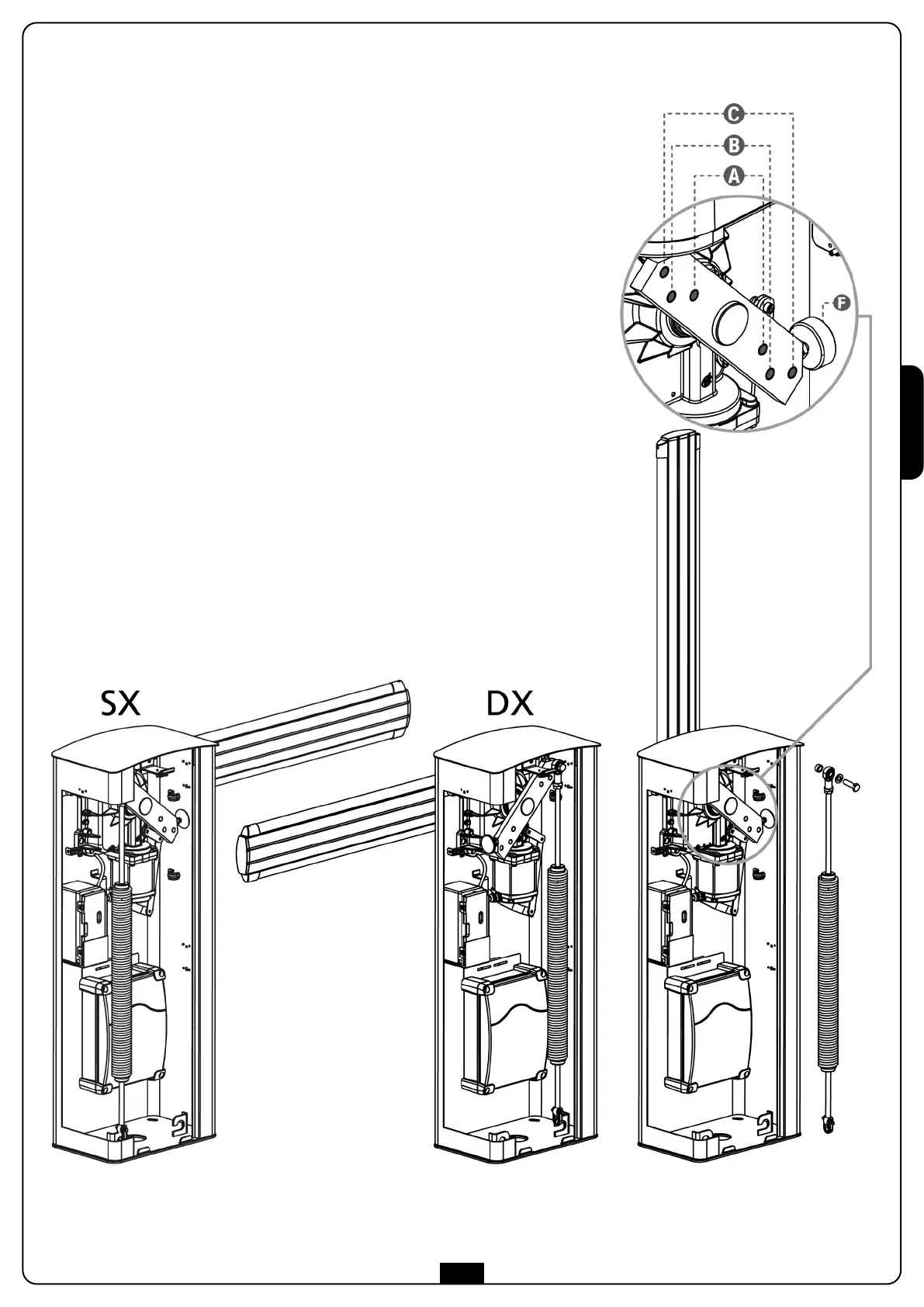

Según la instalación DERECHA o IZQUIERDA de la barrera, el muelle
debe montarse en posiciones diferentes como se visualiza en la figura.
Para montar el muelle proceda como se indica a continuación:
1. Desbloquee la automatización (véase el párrafo sobre el DESBLOQUEO
DE EMERGENCIA)
2. Coloque la barra en posición vertical
3. Monte el muelle como se visualiza en la figura, escogiendo la
perforación de enganche según las siguientes indicaciones:
A Para barras de longitud inferior a 3 m.
B Para barras de longitud entre 3 y 4 metros sin accesorios
C - Para barras con más de 4 metros de largo con soporte móvil
(código 163604)
- Para barras de una longitud de entre 4 y 6 metros (muelle
código 163606)
4. Arreglar los 2 topes mecánicos F
