3
- 1/2 – R1 výstup (Filtrace)
- 3/4 – R2 výstup (Dávkování / Atrakce2)
- 5/6 – R3 výstup (Světla)
- 7/8 – R4 výstup (Ohřev / Chlazení)
- 9/10 – R5 výstup (Atrakce)
4.

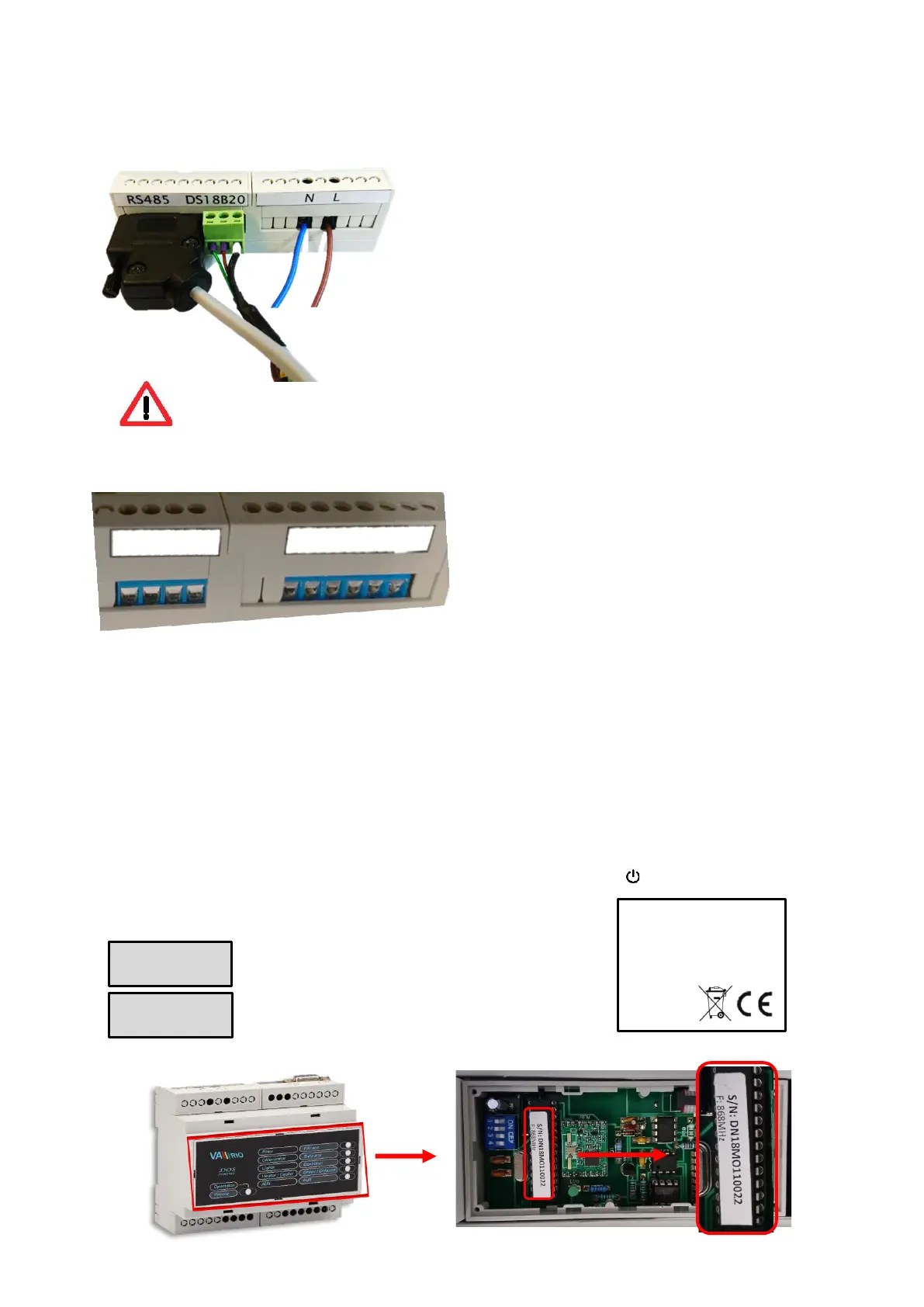

Elektrické zapojení
Modul DIN
-
RS485
– Komunikační kabel
(propojení DIN modulu s dávkovací stanicí)
-
Teplotní sonda DS18B20
D data / zelený kabel)
+ +3,3 V / hnědý kabel)
- 0,0 V / černý případně modrý kabel)
-
Přívodní napájení
N pracovní nula
L fázový vodič 230 V
Poznámka:
Připojení teplotní sondy je zásadní pro základní funkce DIN modulu (aktivace topení, dávkování, provozní ochrany).
Předdefinované reléové výstupy
Poznámka:
Schéma zapojení výstupních kontaktů a jejich odrušení pro indukční zátěže (oddíl 8, strana 14).
5.
Párování modulu DIN a modulu RC
Pro zajištění bezdrátové komunikace mezi DIN a RC modulem je nutné provést párování obou jednotek.
Nezbytném údajem pro úspěšné spárování je sériové číslo DIN modulu, jehož poslední čtyřčíslí zadáte do RC
modulu. Sériové číslo je umístěno na polepu na boční straně DIN modulu, případně na mikročipu pod krycím
víkem DIN modulu.
V režimu spánku (vypnutý displej) stiskněte a držte tlačítko “F1“ + stiskněte “ “ po dobu minimálně
3 vteřiny. Displej se rozsvítí a zobrazí se “0000“.
a)
Tlačítky “V“ nebo “ꓥ“ vyberete požadované číslo,
b)
Tlačítkem “<>“ přejdete na další pozici,
c)
Tlačítkem “SET/SEND“ potvrdíte změny a displej
zařízení se automaticky obnoví.
DIN Module
S/N: DN18MO11
0022
100-250VAC/50-60Hz
Max. 12W
