4
6.

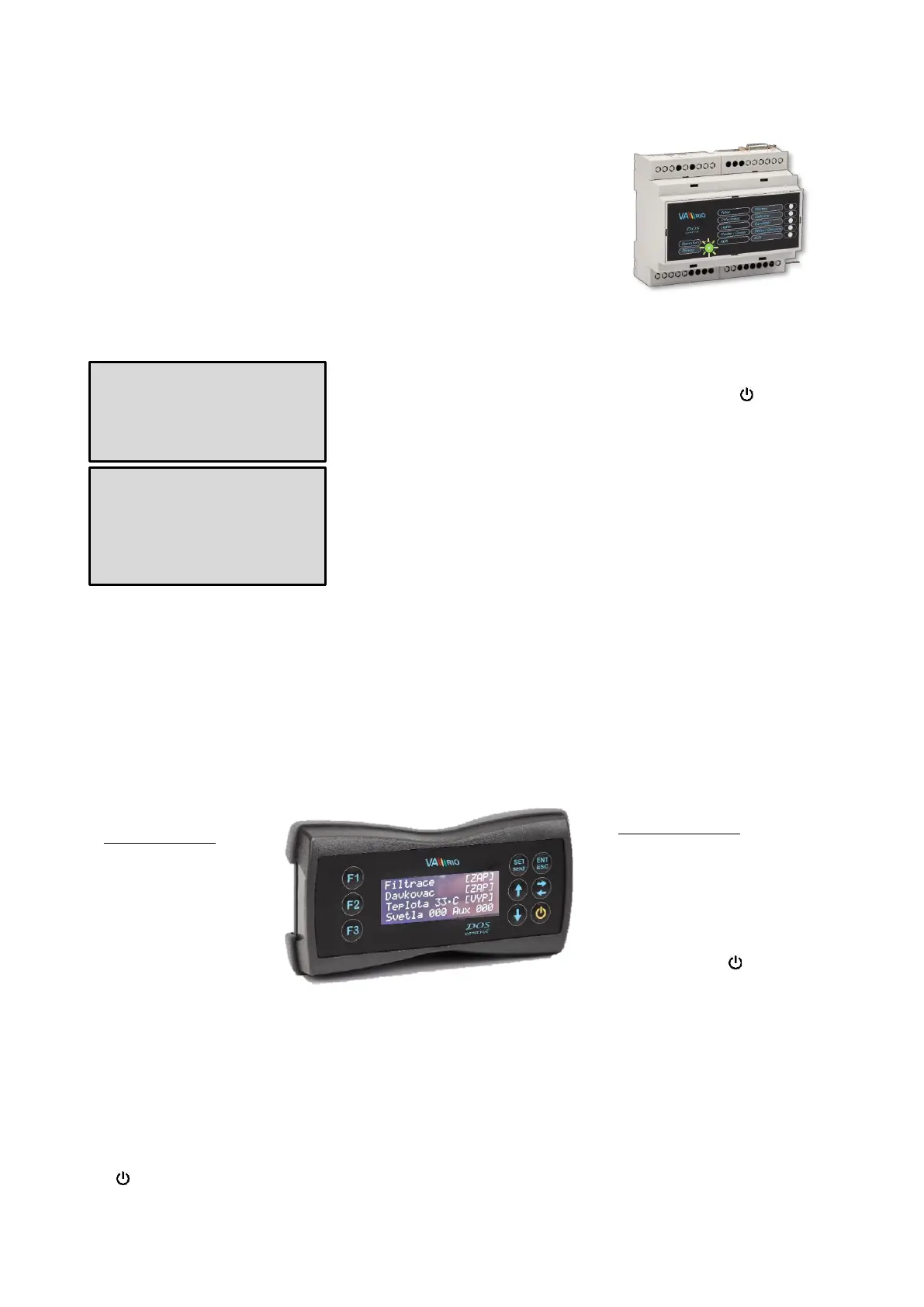

Notifikace stavů jednotky
Modul DIN
Stavy jednotlivých reléových výstupů jsou signalizovány zelenými
LED diodami (aktivní výstup = zelená DIODA).
Bliká-li zelená LED dioda v levé spodní části, znamená to, že je
modul DIN pod napětím. Rytmus blikání se mění (je rychlejší)
v případě komunikaci D IN mod u lu s dávkovací stanicí.
Modul RC
Stavy měřených parametrů a jednotlivých reléových výstupů jsou zobrazeny pomocí displeje.
Výchozí zobrazení displeje při spuštění, resp. aktivaci
z úsporného režimu (zobrazí se vždy po stisknutí tlačítka “ “).
“Cekam na spojeni“ – inicializuje se spojení DIN modulu a
dálkového ovladače, případně dávkovací stanice.
stav [ZAP] - reléový kontakt je sepnutý / aktivní výstup
stav [ZAP] - reléový kontakt je sepnutý / aktivní výstup
stav 22°C - aktuálně měřená teplota vody / ohřev [ZAP]
stav ??°C - filtrace není aktivní a jednotka čeká na její spuštění
stav Svetla “014“ - reléový výstup je sepnutý / aktivní výstup (ještě 14 min)
stav Atr “015“ - reléový výstup je sepnutý / aktivní výstup (ještě 15 min)
7.
Ovládání a konfigurace
7.1.
Ovládání jednotky pomocí RC modulu
Řídicí jednotku je možné ovládat pomocí vzdáleného ovládání (radiofrekvenční signál). Níže je
uveden přehled ovládacích tlačítek vč. samotné konfigurace a ovládání jednotky.
Tlačítka F1 / F2 / F3 fungují jako zrychlená volba pro aktivaci: Osvětlení / Atrakce / Provozního
režimu filtrace nebo Atrakce 2.
F1 - defaultně Světla (ZAP / časovač 15-240 min / 000 = VYP)
F2 - defaultně Atrakce (časovač 15-120 min / 000 = VYP)
F3 - defaultně Filtrace (AUTO / CL24 “chlor šok 24 hodin“ / ZAP “ruční režim“ / VYP “ručně vypnuto“)
SET/SEND - změna parametru / Odeslání změny do DIN modulu
ENT/ESC - potvrzení nabídky (menu) / Návrat zpět do menu
ꓥ - posun v menu nahoru / Zvýšení hodnoty / Nastavení hodin
<> - pohyb v časech filtrace / Ohřev – Chlazení / Náhled parametrů dávkovací stanice / Stránkování
ꓦ - aktivace nabídky (menu) / Posun v menu dolů / Snížení hodnoty / Nastavení minut
- aktivace z režimu spánku / Přechod do režimu spánku / Editace funkčních kláves
Ovládací tlačítka:
SET ENT
SEND ESC
ꓥ <>
V
