5 Priklop
258 Navodila za namestitev 0020230738 0020230756_00
▶ Električno grelno jedro namestite s tako
predhodno nameščeno reducirno prirob-
nico, kot ste jo prejeli ob dobavi.
2. Namestite fotovoltaično električno grelno jedro, kot je
prikazano na sliki.
3. Navzkrižno privijte vijake na reducirni prirobnici.
5.3 Vzpostavitev električne napetosti
Zunanji omrežni priključni kabel mora biti ozemljen, imeti
mora ustrezno polarnost in priključen mora biti v skladu z
veljavnimi predpisi.
▶ Za fiksno omrežno priključitev vgradite ločilno napravo, ki
zagotavlja prekinitev vseh polov z najmanj 3 mm razmika
med kontakti vsakega pola (npr. varovalke ali odklopniki).
– Nazivni tok varovalke 16 A

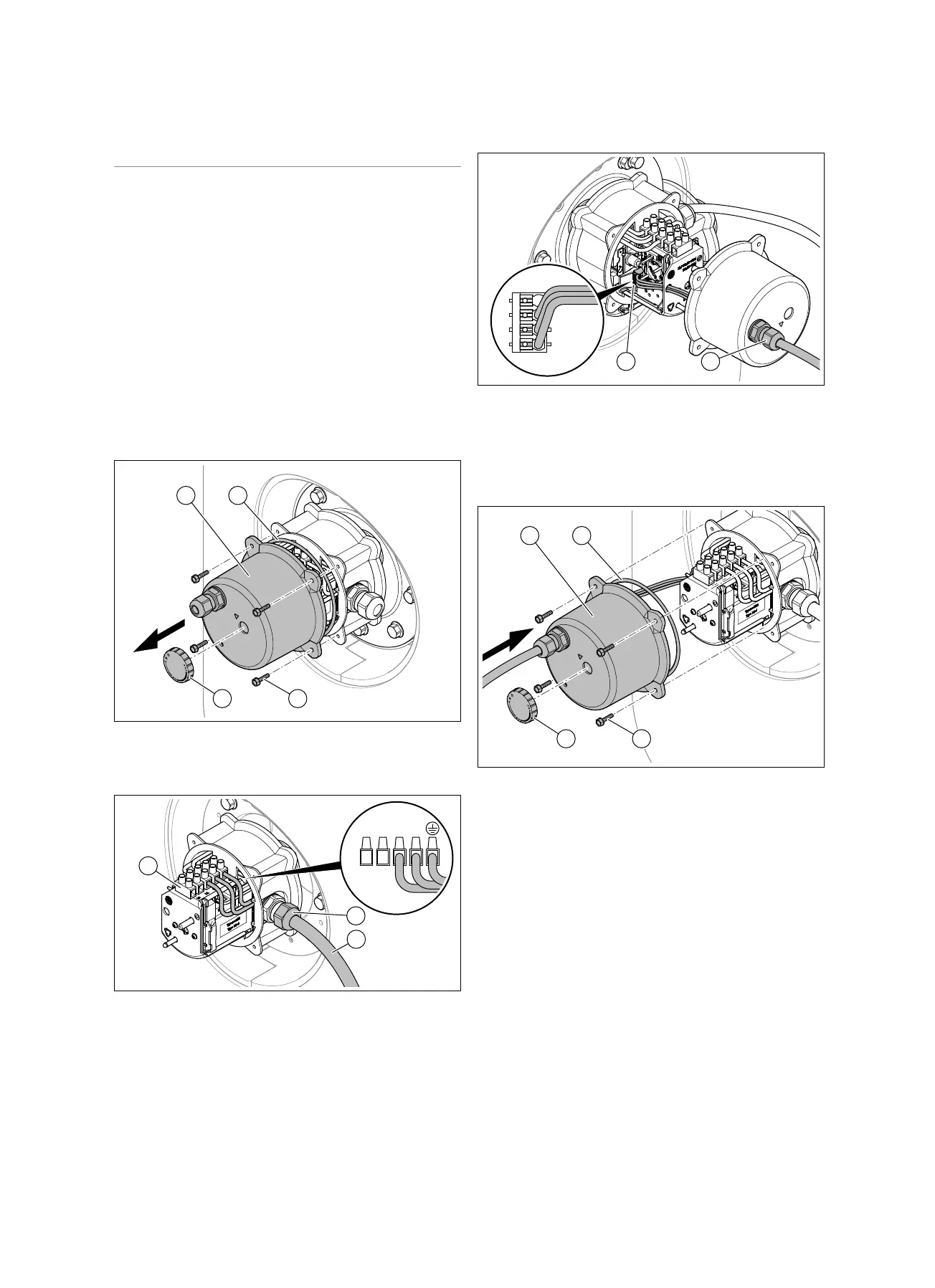

5.4 Priključitev električnega napajanja na
fotovoltaično električno grelno jedro
1. Snemite vrtljivi gumb (4) z nastavitvenega regulatorja.
2. Odstranite vse štiri vijake s šesterorobo glavo (3).
3. Snemite ohišje priključka (1) in tesnilo (2).
4. Napeljite kabel (2) skozi odprtino za omrežni priključek
na ohišju in ga pritrdite s privitjem z navojem PG(1).
– Priporočen zatezni moment: ≤ 6,0 Nm
5. Priključite žile na priključno letev (3).
5.5 Priključitev podatkovnega kabla RS485 na
fotovoltaično električno grelno jedro
1. Napeljite kabel RS485 skozi odprtino na ohišju pri-
ključka (1).
2. Priključite žile na priključno letev (2), kot je prikazano na
sliki.
3. Zaslon kabla enostransko priključite na GND (C) na
straneh fotovoltaičnega električnega grelnega jedra.
4. Namestite tesnilo (2) in ohišje priključka (1) ter vse štiri
vijake s šesterorobo glavo (3).
– Priporočen zatezni moment: ≤ 1,9 Nm
5. Kabel zavarujte s privitjem z navojem PG.
– Priporočen zatezni moment: ≤ 6,0 Nm
6. Namestite vrtljivi gumb (4) na nastavitveni regulator.
5.6 Namestitev energetskega upravljalnika
Energetski upravljalnik je lahko v skladu z uvrstitvijo v prena-
petostno kategorijo III priključen le na podrazdelilnik oz. raz-
delilnik električnega tokokroga na strani porabnika za štev-
cem električne energije dobavitelja električne energije.
Energetski upravljalnik lahko namestite le v odobrenih ohišjih
ali električnih razdelilnikih, tako da so priključki zunanjih in
nevtralnih vodnikov za pokrovom ali zaščito pred dotikom.
Za napajanje energetskega upravljalnika se uporablja zuna-
nji vodnik L1. Za vklop naprave morata biti priključena vsaj
zunanji vodnik L1 in nevtralni vodnik N.
Nazivni tok varovalke ne sme preseči 32 A. Če je nazivni tok
višji, vstavite zunanje električne pretvornike.
