Valore VS 2000 Plus - Page 30

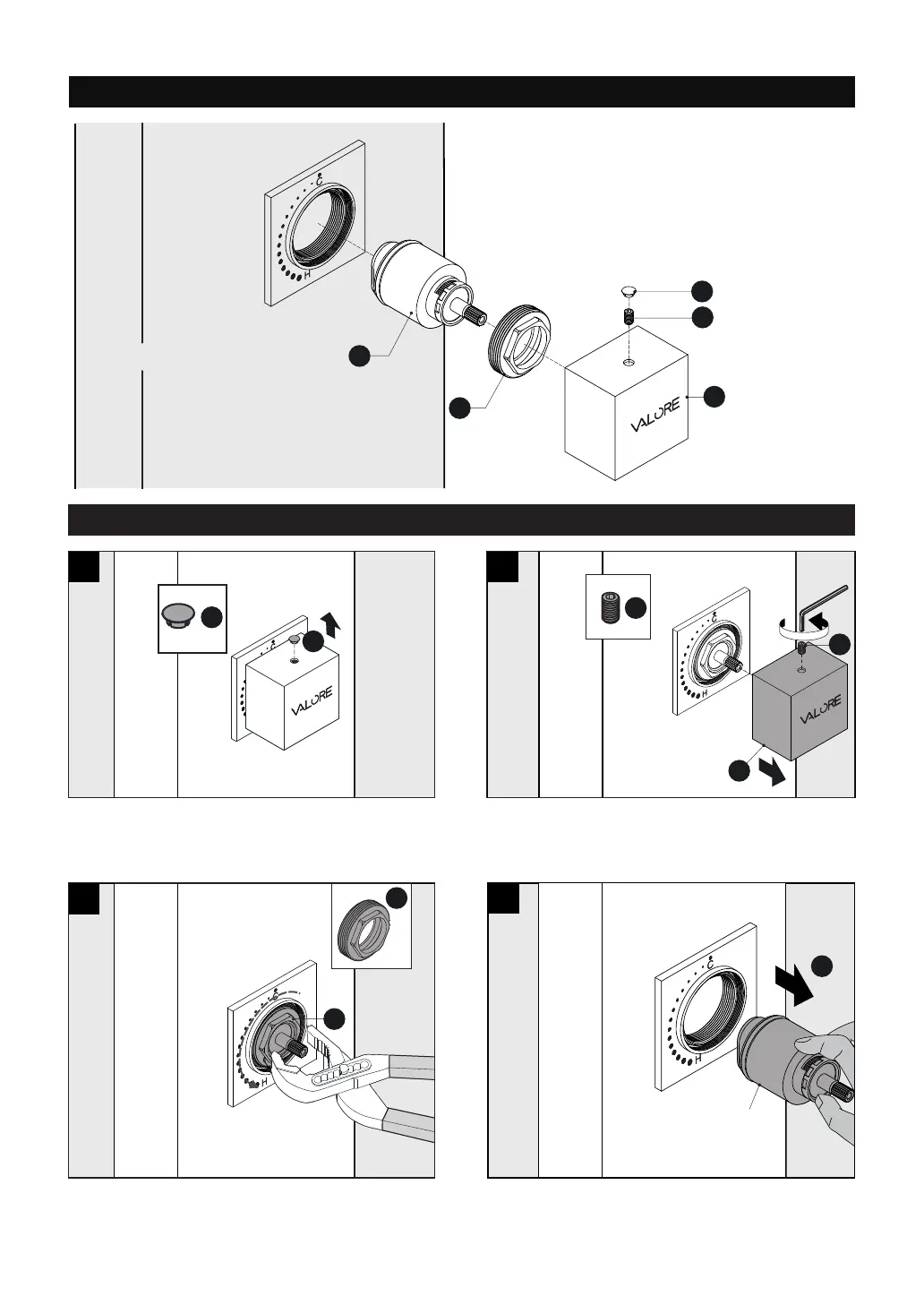

Comment retirer la soupape d’équilibrage de pression
Structure de la soupape d’équilibrage de pression
• Enlevez la poignée pour ouvrir l’orice d’accès à la vis
de réglage.
• Dévissez partiellement la vis de réglage (no 1) de la tige
de la soupape et tirez sur la commande (no 8) pour
l’enlever.
• Dévissez partiellement l’écrou libre (no 10) et enlevez-le.
• Tirez la soupape d’équilibrage de pression (no 10)
pour l’enlever.
- 30 -
9
10
3
1
8
Soupape d’équilibrage de pression
3
9
9
4
10
1
3
3
2
8
1
1
(3/32 po)
Soupape d’équilibrage de pression
