• Serrez la poignée (no 3) et terminez l’installation.
• Serrez la vis de réglage (no 1) pour la fixer en place.
Ne serrez pas trop.
• Placez la soupape d’équilibrage de pression (no 10) dans
l’ouverture de la soupape. Notez que l’une des tiges de la
partie inférieure de la soupape d’équilibrage de pression
(no 10) doit être alignée avec le trou se trouvant à l’arrière
de l’ouverture.
• À l’aide de la commande (no 8), faites tourner la soupape
dans le sens antihoraire jusqu’à ce qu’elle soit dans la
position totalement fermée.
• Réinstallez la commande (no 8) avec la poignée pointant
vers la position « C ».
- 31 -
1
10
2
9
9
• Serrez l’écrou libre (no 9). Prenez garde de ne pas
égratigner la plaque d’enjolivement. Ne serrez pas trop.
4
3
8
8
8
C
6
5
1
3
3
1
(3/32 po)
Soupape d’équilibrage de pression

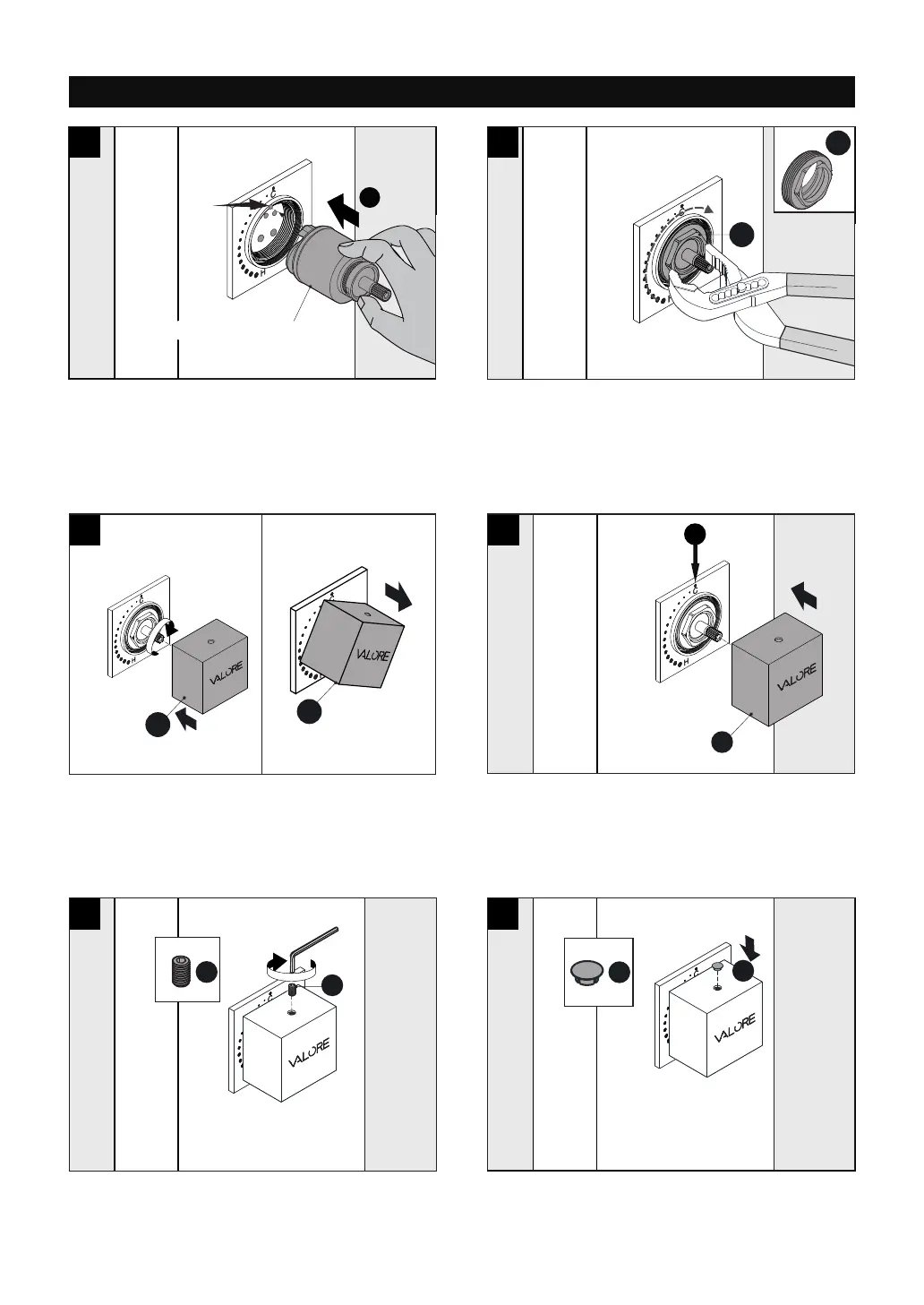

Comment installer la soupape d’équilibrage de pression
