26
7.4.1
CANNA FUMARIA
COLLEGATA SOTTO CAPPA
TIPO A1
Nel caso di installazione del forno sotto cappa,
bisogna prevedere una tubazione che sia
inserita nella cappa aspirante.
L’apparecchio deve essere alimentato tramite
una elettrovalvola asservita alla cappa in modo
da poter interrompere il flusso del gas in caso di
non funzionamento della cappa stessa.
La parte terminale del condotto di scarico del
forno deve trovarsi ad almeno 180 cm dalla
superficie di appoggio dell’apparecchio, ( dal
pavimento) al sezione di sblocco del condotto
di scarico dei prodotti della combustione deve
essere disposta entro il perimetro di base della
cappa stessa. La cappa aspirante deve avere
una portata di 1300 metri cubi ora.
Vedi figura (fig.7.4.1)
7.4.1
FLUE CONNECTED
BELOW HOOD
TYPE A1
In the case of oven installation below an
extractor hood, a pipeline must be inserted
into the extractor hood itself.
The equipment must be powered via a solenoid
valve connected to the hood to enable shut-o
of the gas flow in the event of extractor hood
malfunctions.
The terminal section of the oven discharge
pipeline must be placed at least 180 cm from
the equipment support surface (from the floor)
to the section of release on the combustion
product discharge pipeline and must be
positioned within the perimeter of the hood
base. The extractor hood must have a flow rate
of 1300 cubic metres per hour.
See figurea (fig.7.4.1)

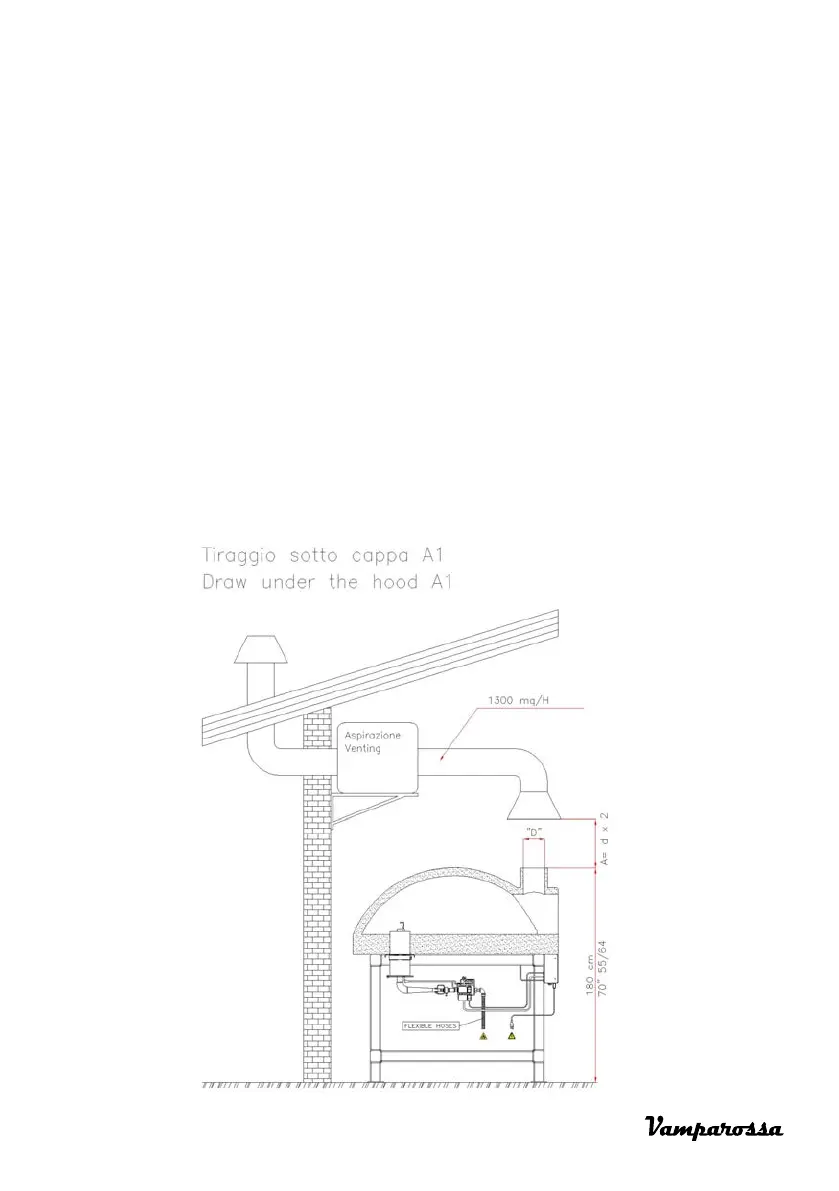

Fig.7.4.1
