47

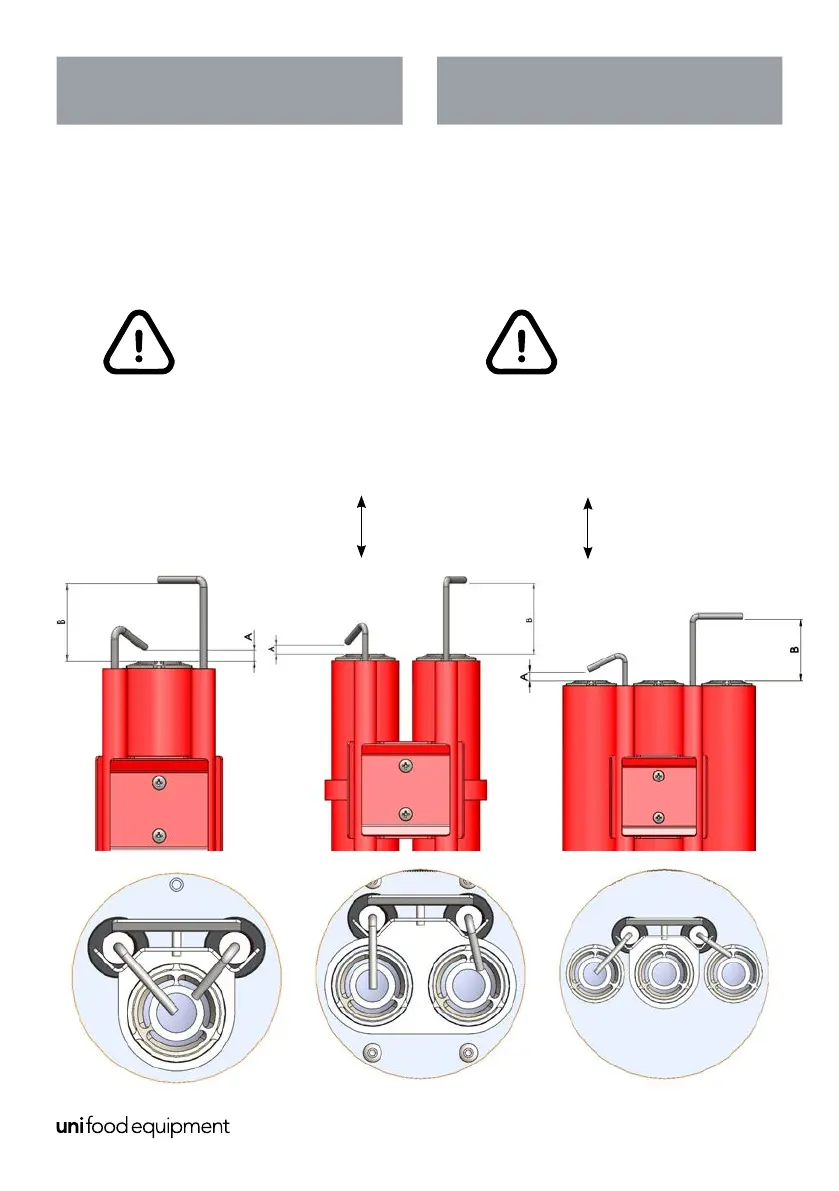

5 - POSIZIONANE
ELETTRODI BRUCIATORE
5 - BURNER ELECTRODE
POSITIONING
Elettrodo accensione fiamma,
la distanza tra l’elettrodo ed il filo bruciatore
deve essere di 3 mm
Elettrodo rilevazione fiamma bruciatore,
la distanza tra l’elettrodo ed il filo bruciatore
deve essere di 50 mm
IMPORTANTE !!!
ASSICURARSI CHE TRA GLI ELETTRODI
ED IL BRUCIATORE NON CI SIANO DETRITI
O REISIDUI DI ALCUN GENERE, ED INOLTRE
NON DEVONO TOCCARE PARTI METALLICHE.
Flame ignition electrode:
the distance between the electrode
and burner wire must be 3 mm
Burner flame detection electrode:
the distance between the electrode
and burner wire must be 50 mm
IMPORTANT !!!
ENSURE THAT THERE IS NO DIRT OR
RESIDUE BETWEEN THE ELECTRODES AND
THE BURNER, AND THAT THEY DO NOT COME
INTO CONTACT WITH ANY METAL PARTS.
3 mm
0.11 In
50 mm
1.96 In
A
B
