9. LED 显示屏
在初始化过程中红色指示灯会闪动 (图 1，项目 E )。发生警报时，LED 指示灯会亮起，持
续约 2.5 秒。只有拆下盖子后才可看到 LED 指示灯。
10. 调试
1. 加载电源电压。
指示灯会闪动 10 秒（图 1，项目 E )。
2. 开启探测器，持续 20 秒钟。
探测器现已运行。
3. 验证已通过 DIP 开关或 SensTool 选择正确的半径和材料类型。
如无法使用 SensTool ，可使用万用表检查 (Ri ≥ 20 kΩ) 终端 1 (0 伏) 和测试点 (图 1，项
目 D ) 干扰以监测模拟集成信号:
4. 使用 SensTool 中的分析选项检查干扰。设置选项卡中的数字滤波器选项可有助于减
少固有干扰。如需了解其他信息，请参阅 SensTool 软件及相关手册。
10.1. 功能检查
可按如下步骤执行功能检查:
拆下盖子后，用螺丝刀在探测器金属壳上划动直到指示灯(图 1，项目 E )确认报警。
向终端 4 加载适当输入以激活 GMXS1 内部测试发射机（如有提供）。
加载适当输入以激活 GMXS5 外部测试发射机（如有提供）。
模拟对受保护的空间进行攻击。
小心地盖上盖子，上紧螺钉。
11. 检修
至少每年一次检查探测器的工作情况以及其是否安装牢固，具体如下所示：
按照第 10.1 节所述对探测器进行功能测试。
通过 GMSW7 SensTool 软件或 DIP 开关来验证该探测器的设置。
检查探测器的安装以确保探测器连接牢固。
探测器和安装面之间必须直接固定。涂料、油漆、脏物、硅脂或类似材料会影响声学
效果。
如需获得此问题的指导意见，请向当地认证机构咨询。

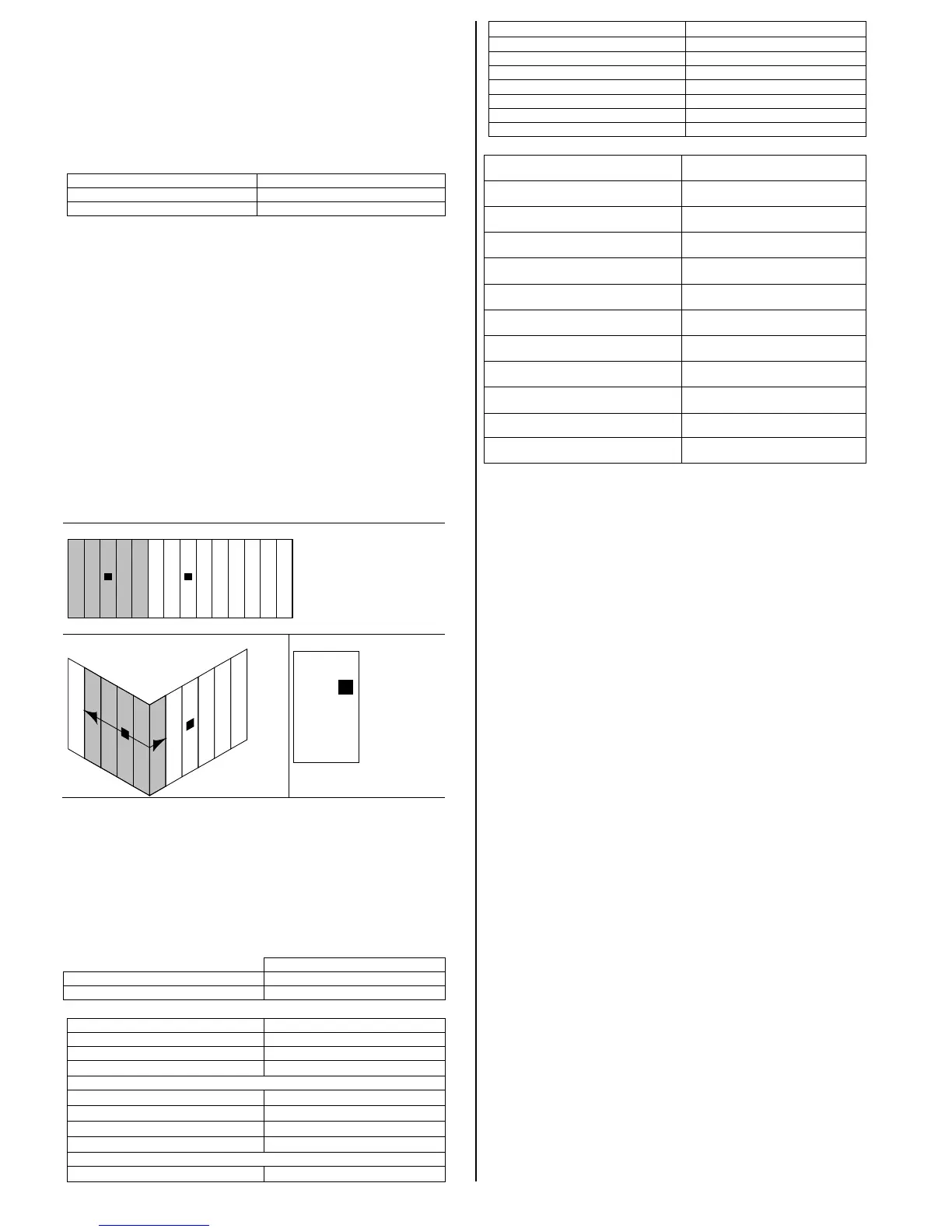

12. 模块金库
当在由钢或混凝土制成的模块金库内使用地震探测器时，必须严格遵循下列原则。
厚度范围 100 到 400 毫米
宽度达 1000 毫米
长度达 6500 毫米
当在由钢或混凝土制成的模块金库内使用地震探测器时，必须严格遵循下列原则：
1. 一个探测器最多对应 5 个模块墙。探测器必须安装在中间模块上。
2. 除应采用螺栓连接外，所有的模块之间的接口必须每 400 − 500 毫米焊接一次，接缝
长 30 − 40 毫米。
3. 如果覆盖区域超出角落，模块墙之间的拐角接头必须无缝焊接。
4. 当模块墙配备探测器时，如果相应的对接接头无缝焊接，则可将直接相邻地板和天花
板模块包括在覆盖区域内。
5. 建筑金库使用不同厚度的模块时，必须将接头无缝焊接。
6. 避免将探测器安装到装有用于盒式运输升降机、通风机或其它机械设备的导轨的模块。
7. 必须为装有存/取款槽的组件配备探测器。探测器可以监视相邻模块。
8. 所有的门都必须配备一个探测器。
9. 编程:
低压小于 1.5V DC / 高压大于 3.5 V DC
低压小于 1.5V DC / 高压大于 3.5 V DC
GMXD7
防钻金属片(10x) — — GM730/760/775
GMSW7
SensTool-SW — — GM730/760/775
GMXC2
连接套筒 (16 毫米) — GM7xx
1 2 3 4 5 1 2 3 4 5 . . . .
