8
FATTORE DI SERVIZIO FS SERVICE FACTOR FS
Il fattore di servizio FS è il parametro che traduce in un valore
numerico la gravosità del servizio che il variatore è chiamato a
svolgere, tenendo in considerazione, con sufciente approssi-
mazione della variabilità del carico e degli eventuali urti cui è
sottoposto il variatore per un determinato tipo di servizio.
Il graco della tabella, permette di scegliere il fattore di servizio
FS una volta stabilito i seguenti parametri:
• natura del carico in funzione del fattore di accelerazione
delle masse K: A-B-C
• durata di funzionamento giornaliero: ore/giorno (h/d)
• frequenza di avviamento: avviamenti/ora
• classe di carico:
A - K ≤ 0.30 (
carico uniforme)
B - 0.30<K≤3.0 (carico con urti moderati)
C - 3<K≤10 (
carico con forti urti)
Eventuali valori intermedi di FS potranno essere ottenuti per
interpolazione.
Fattore di accelerazione delle masse K
Serve per la determinazione del tipo di carico, e si ricava dalla
relazione:
dove:
Ju [Kgm
2
]: momento d’inerzia dinamico delle masse esterne
Jm [Kgm
2
]: momento d’inerzia del motore elettrico

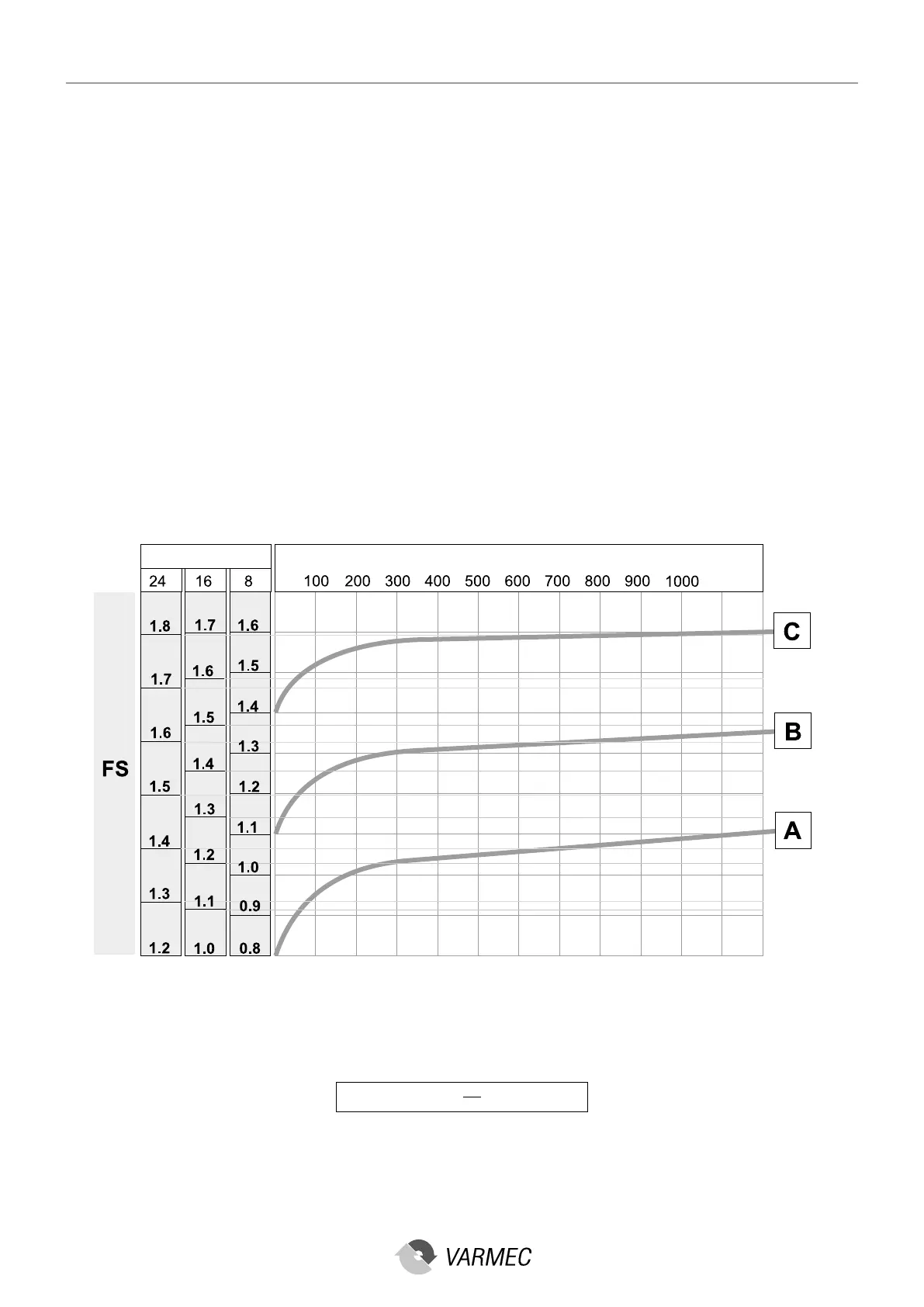

Numero avviamenti/ora - Number of starts and stops hour
h/d
Tab.1
The service factor FS is a parameter that translates the op-
erational burden of the variator when running into a numerical
value, at the same time taking into consideration (with sufcient
approximation) any load variations or eventual shocks that the
variator might incur for a certain type of duty.
The graph below will allow you to choose the service factor FS
once you have established the following facts:
• type of load based on the acceleration factor of the masses
K: A-B-C
• operational running times in hours per day: h/d
• number of starts and stops per hour
• type of load:
A - K ≤ 0.30 (
uniform load)
B - 0.30<K≤3.0 (moderate shock load)
C - 3<K≤10 (
heavy shock load)
Any eventual FS intermediate values can be obtained by
interpolation.
Acceleration factor of masses K
Used to determine the type of load, it can be obtained from the
following equation:
where:
Ju [Kgm
2
]: dynamic moment of inertia of the external masses
Jm [Kgm
2
]: electric motor moment of inertia
Ju
Jm
K =
