Vasner Standline Mini 12 - Page 7

VASNER
7

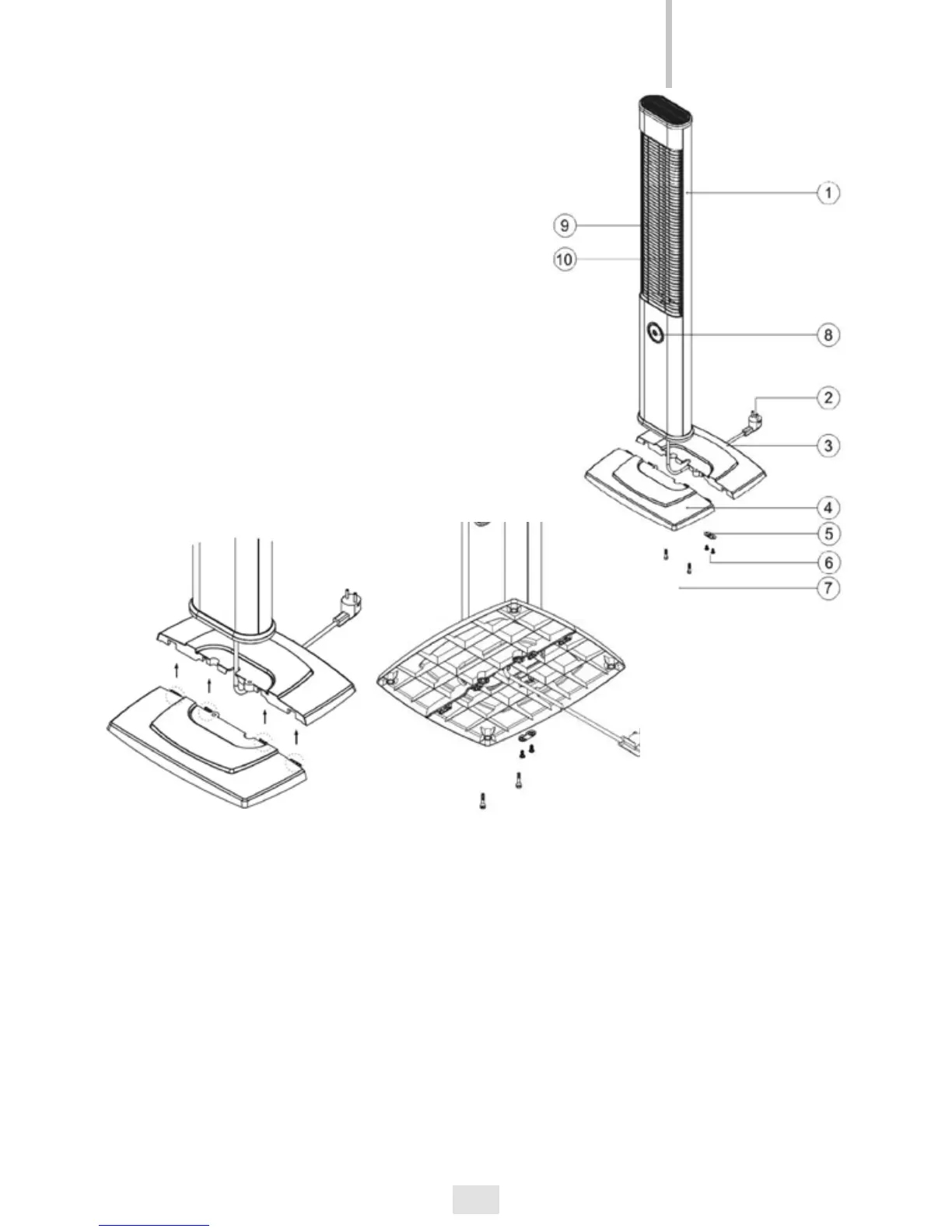

Bauteile
(1) - Gerätekörper
(2) - Netzstecker
(3) - vordere Platte Standfuß
(4) - hintere Platte Standfuß
(5) - Kabelhalterung
(6) - Schrauben für Kabelhalterung
(7) - Schrauben für den Standfuß
(8) - Thermostatdrehschalter / EIN / AUS / Thermostat
(9) - Drahtgitter / Schutzgitter
(10) - Infrarot-Carbonröhre
Schnelle Montage des StandLine Mini 12
• Führen Sie zunächst das Stromkabel zwischen den beiden Bodenplatten
des Standfußes mittig durch.
• Danach stecken Sie die beiden Bodenplatten zusammen. Das Kabel führt
durch die mittlere Önung nach unten durch.
• Setzen Sie nun den StandLine auf die Bodenplatte in die Aussparung und
verschrauben den Strahler mit den zwei Unterlegscheiben und Schrauben.
• Führen Sie das Kabel unter der Bodenplatte durch die Klemmen und sichern
es mit der Kabelhalterung und den zwei kleinen Schrauben.
• Der StandLine Mini ist jetzt einsatzbereit.
D
