7.4. Descripción de la interfaz
de usuario
7.4.1. Panel de teclado
1) ON/OFF
Enciende y apaga el aparato (con la indicación del
LED).
2) CAL
Calibra el contra-ángulo para garantizar la
precisión del torque cada vez que se reemplaza
o lubrica esta pieza.
3) ASR – En modo de rotación
LED verde: En rotación continua, modo automático
de parada e inversión de sentido de rotación
cuando se alcanza el torque predefinido.
LED rojo: En rotación continua, inversión de sentido
de rotación sin limitación de torque y con control
de pedal.
LED apagado: En rotación continua, cuando se
alcanza el torque predefinido, el micromotor se
detiene.
ASR está inhabilitado en el modo reciprocante
(LED apagado).
4) LED DE BATERÍA
Muestra el estado de la batería; advierte sobre la
necesidad de recarga (para más detalles, véase el
capítulo 7.3.3.).
5) ✓ CONFIRMAR
Para confi rmar las modifi caciones de los ajustes
de torque o velocidad en cada sistema (donde es
posible realizar modifi caciones). Además, permite
restablecer los parámetros de fábrica cuando se
utiliza junto con la tecla de encendido/apagado.
La tecla CONFIRMAR ✓ también puede ser
utilizada para iniciar el funcionamiento del micro-
motor sin el pedal.
6+8) I◄/►I
Para desplazarse hacia la derecha/izquierda en la
línea inferior de la pantalla a través de los campos
correspondientes a sistema de limas, lima, torque
y velocidad. El campo activo se marca con una
fl echa (posible sólo en modo de rotación).
7+9) + / -
Las teclas + y - permiten desplazarse a través de
los sistemas de limas y las limas, con la posibilidad
de modifi car individualmente los valores de torque
o velocidad en todos los sistemas de limas
rotatorias.
7.4.2. Pantalla
Al conectar el aparato, se encienden todos los
LED y aparece una pantalla de bienvenida. En los
usos posteriores, aparecerá la primera lima en el
sistema utilizado en último lugar antes de apagar
o la última lima utilizada antes de pasar al modo
standby.
Línea superior:
Indica cuál es el modo seleccionado: rotación
(ROTARY) o reciprocación (RECIPROCATION).
Línea inferior:
1. En el modo de rotación, 4 campos indican el
sistema, el tamaño de la lima y los valores de
torque y velocidad predefinidos.
2. En reciprocación, la pantalla muestra el
sistema correspondiente que se está utilizando.
sys
Muestra el sistema de limas seleccionado
(RECIPROC para RECIPROC
®
, FM para FlexMaster
®
,
DR’S para DR’S CHOICE, etc.).
file
Muestra la lima seleccionada. ALL indica que to-
das las limas del sistema serán utilizadas con los
mismos ajustes.
gcm
Muestra el límite de torque predefinido (inhabilitado
en rec ipr ocaci ón). El t orque se indi ca e n g /cm ( gramo s
fuerza por centímetro: 1 gcm = 0,0981 Nmm).
rpm
Muestra la velocidad de rotación del instrumento en
revoluciones por minuto (inhabilitado en recipro-
cación).
sys fi le gcm rpm
1 6 7 35 9 8 42

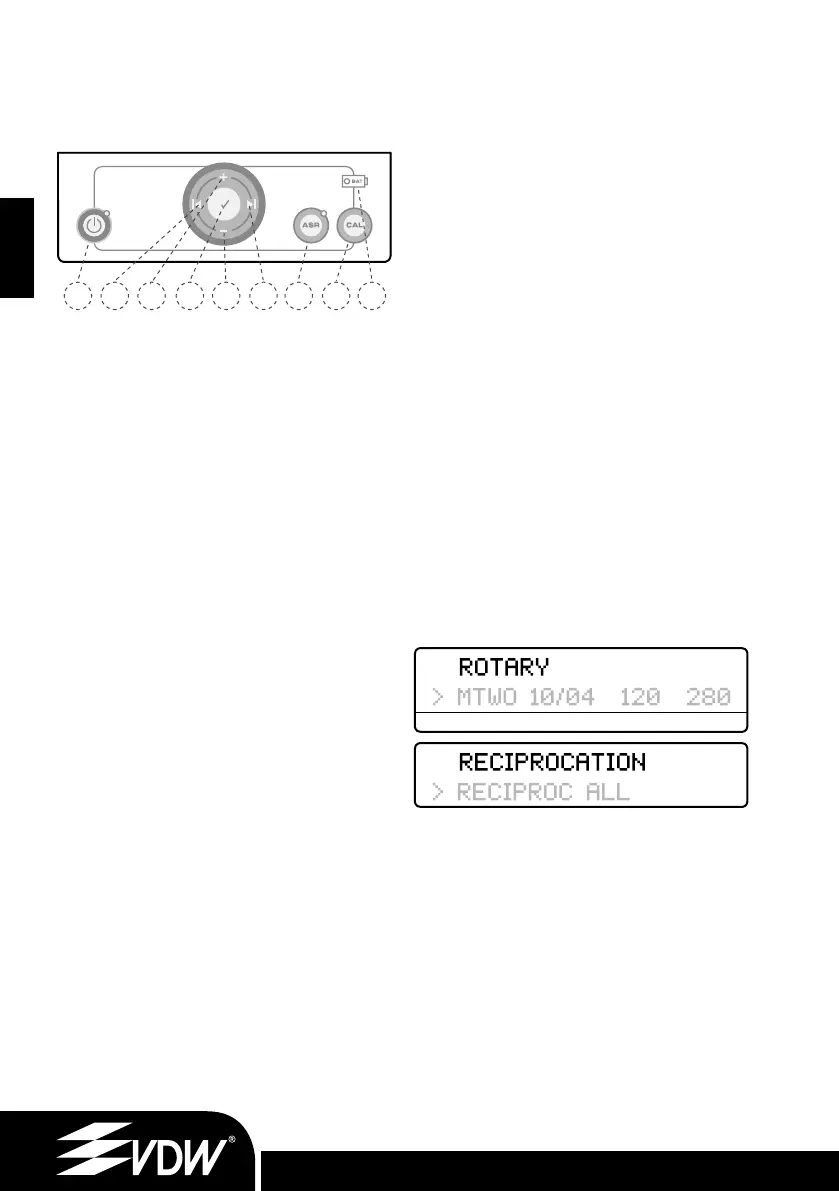

Fig. 4 Panel de teclado
