VFLPG/VFL/VTL/VRA
ВНИМАНИЕ !
Контурная карта является проводником, когда на калорифер подается напряжение.

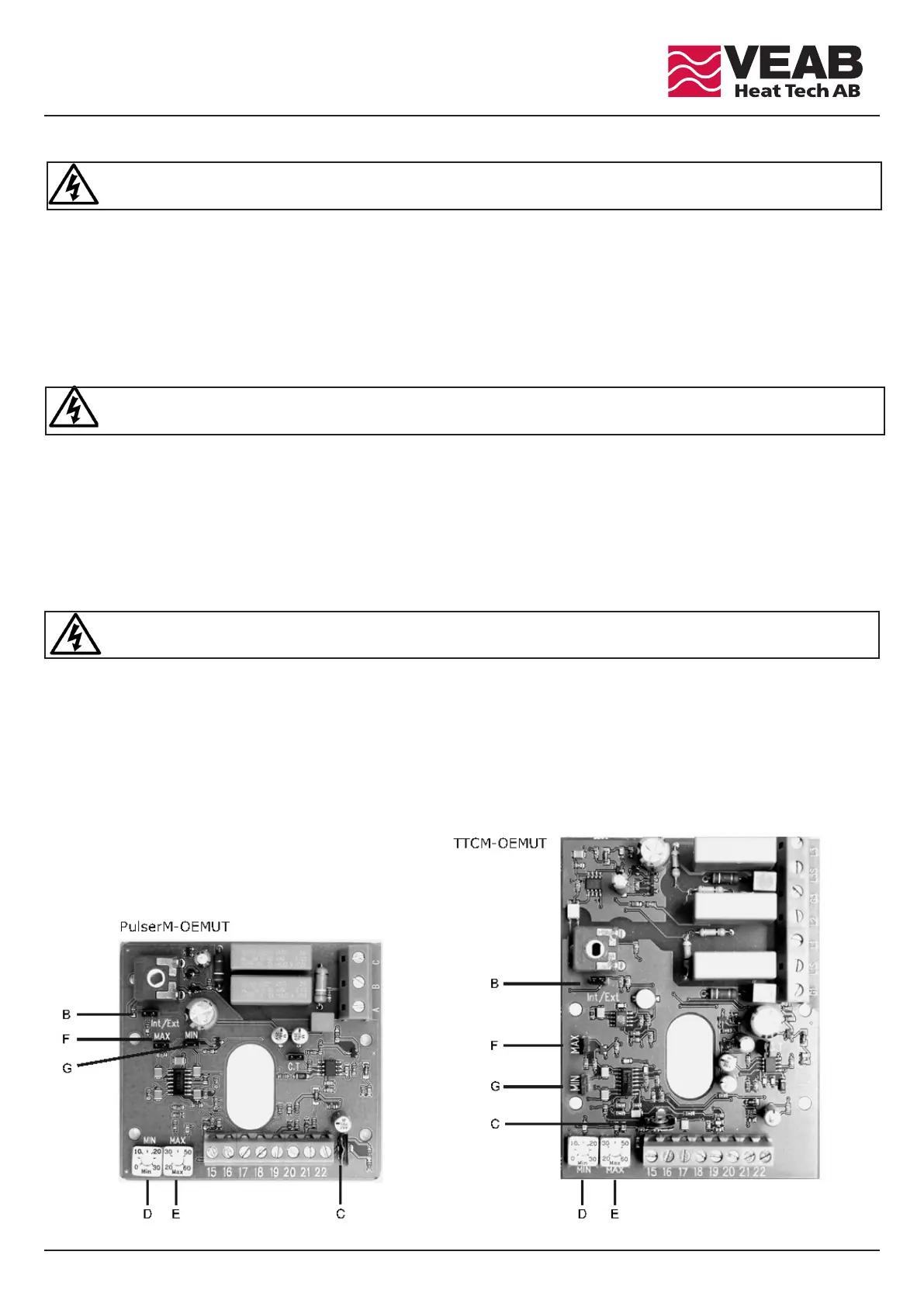

B = Скоба (Int/Ext) должна быть ЗАКРЫТА.
C = Потенциометр точной настройки отрегулирован при изготовлении регулятора. НЕ МЕНЯЙТЕ установку!
D = Потенциометр задающей функции ограничения MIN.
E = Потенциометр задающей функции ограничения MAX.
F = Скоба (MAX) должна быть ЗАКРЫТОЙ при активной функции ограничения MAX, и ОТКРЫТОЙ при НЕактивной функции ограничения MAX.
G = Скоба (MIN) должна быть ЗАКРЫТОЙ при активной функции ограничения MIN, и ОТКРЫТОЙ при НЕактивной функции ограничения MIN. Красный
светодиод (LED) при 1-ой и 2-х фазах или два красных светодиода (LED) при 3-х фазах указывают на нарастание мощности.
WAARSCHUWING !
De printplaat staat onder spanning, zodra de voedingsspanning aangesloten is.
B = Jumper (Int/Ext) moet KORTGESLOTEN zijn.
C = Trimpotentiometer is af fabriek ingesteld. NIET verstellen!
D = Setpoint voor MIN-begrenzing.
E = Setpoint voor MAX-begrenzing.
F = Jumper (MAX) moet KORTGESLOTEN zijn, om de functie voor MAX-begrenzing te activeren. OPEN jumper deactiveert deze functie.
G = Jumper (MIN) moet KORTGESLOTEN zijn, om de functie voor MIN-begrenzing te activeren. OPEN jumper deactiveert deze functie.
Een rood licht emitterende diode (LED) bij 1-fase en 2-fase wisselstroom of twee rood licht emitterende diodes (LED’s) bij 3-fase wisselstroom geeft aan dat het
vermogen wordt geregeld.
HUOM !
Piirikortti on jännitteinen, kun lämmittimen syöttöjännite on kytkettynä
B = Lenkin (Int/Ext) on oltava KIINNI.
C = Trimmeripotentiometrin asetukset on määritelty säätimen valmistuksen yhteydessä. ÄLÄ muuta asetuksia!
D = Asetusarvon säädin MIN-rajoitukselle.
E = Asetusarvon säädin MAX-rajoitukselle.
F = Lenkin (MAX) tulee olla KIINNI, kun MAX-rajoitusta aktivoidaan. Mikäli lenkki on AUKI, toiminto passivoituu.
G = Lenkin (MIN) tulee olla KIINNI, kun MIN-rajoitusta aktivoidaan. Mikäli lenkki on AUKI, toiminto passivoituu.
Punainen valodiodi (LED-valo) 1- ja 2-vaiheessa osoittaa, tai kaksi punaista valodiodia (LED-valoa) 3-vaiheessa osoittavat, että teho ohjataan ulos.
